申请日2018.04.01
公开(公告)日2018.07.31
IPC分类号C02F11/00; C02F11/12; C02F11/04; C02F11/10; C01B32/39; C01B32/324
摘要
本发明公开了一种基于厌氧热解的污泥资源化处理机构,其包括进料机构、压滤机构、平衡机构及热解装置,压滤机构内设有泥水混合腔和废水腔,进料机构与泥水混合腔连通,泥水混合腔的一端设置有一物料出口;平衡机构包括压块、平衡杆、转轴和配重小车,压块与泥水混合腔的内壁连接,并能够沿泥水混合腔上下滑动;平衡杆与转轴的侧周抵接,并能够在转轴的轴线两侧摆动;压块固定在平衡杆上,配重小车能够沿平衡杆的长度方向滚动上,且压块和配重小车分别位于转轴的两侧;热解装置位于压滤机构的一侧面下部。本发明节省能耗,污染低,效率高,成本低廉、零污染排放,在热解污泥的同时,能够变废为宝,产生大量性能优越的生物活性炭。
权利要求书

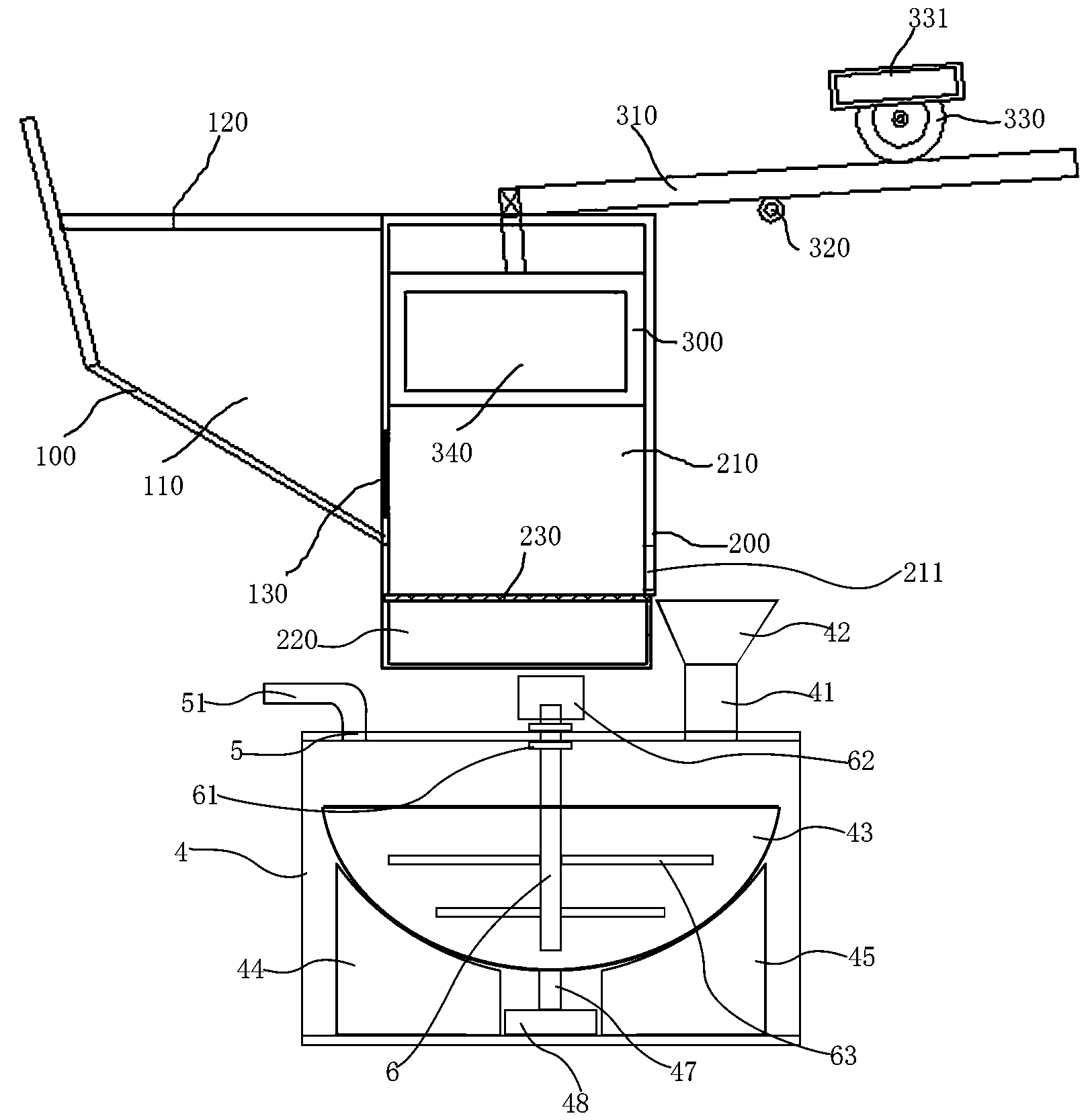

1.一种基于厌氧热解的污泥资源化处理机构,其特征在于:其包括进料机构、压滤机构、平衡机构及热解装置,所述进料机构设置在所述压滤机构的一侧;所述压滤机构内设有泥水混合腔和废水腔,所述进料机构与所述泥水混合腔连通,所述泥水混合腔的一端设置有一物料出口;所述平衡机构包括压块、平衡杆、转轴和配重小车,所述压块与所述泥水混合腔的内壁连接,并能够沿所述所述泥水混合腔上下滑动;所述平衡杆与所述转轴的侧周抵接,并能够在所述转轴的轴线两侧摆动;所述压块固定在所述平衡杆上,所述配重小车能够沿所述平衡杆的长度方向滚动上,且所述压块和所述配重小车分别位于所述转轴的两侧;所述热解装置位于所述压滤机构的一侧面下部,所述热解装置包括有一热解箱,所述热解箱的顶部设置有一开口,所述开口上设置有一传输管,所述传输管的顶部连接有一锥形漏斗,所述漏斗设置于所述泥水混合腔的一侧面且位于所述物料出口的顶部;所述热解箱内部设置有一热解锅,所述热解锅位于所述传输管的下部,所述热解箱的底部设置有对应设置的左加热器和右加热器,所述左加热器和所述右加热器均贴合所述热解锅的底部,所述热解箱的顶部一侧设置有一散热口,所述散热口顶部连接有一散热管。
2.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述污泥进料处理装置还包括支架,所述配重小车一端固定于支架、另一端抵接在所述平衡杆上。
3.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述进料机构包括进料腔,所述进料腔上部设有第一进料口,所述泥水混合腔设有第二进料口,所述进料腔通过所述第二进料口与所述泥水混合腔连通。
4.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述泥水混合腔和所述废水腔之间通过过滤网连通。
5.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述压块内设有第一配重空间。
6.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述配重小车内设有第二配重空间。
7.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述热解锅内设置有一搅拌装置;所述搅拌装置包括有一搅拌辊,所述搅拌辊通过轴承连接于所述热解箱的顶部并延伸出所述热解箱的顶部,所述搅拌辊的顶部连接有一驱动电机,所述驱动电机设置于所述热解箱的顶部,所述搅拌辊上套接有两组搅拌桨。
8.根据权利要求1所述的一种基于厌氧热解的污泥资源化处理机构,其特征在于:所述热解锅的底部中心开设通孔,通孔的下部连接有过滤管,所述过滤管的底部设置有集水槽。
说明书
一种基于厌氧热解的污泥资源化处理机构
技术领域
本发明涉及污泥处理技术领域,具体为一种基于厌氧热解的污泥资源化处理机构。
背景技术
市政污泥和工业污泥经高温厌氧热解,将重金属和炭固化,能够生成活性炭,不仅将污泥变废为宝,还实现了危废向普费的转变。由于污泥原料含水率高,污泥处理过程中需要去除水分,得到含水率较低的固态污泥。现有污泥除水方法主要使用加热法,并不采用其他辅助方法,这种单纯依靠加热的去除水分的方式不仅能耗大,效率低,还容易导致污泥中有机物挥发,容易造成二次污染。
发明内容
为了克服上述问题,本发明提供一种基于厌氧热解的污泥资源化处理机构。
本发明的技术方案是提供一种基于厌氧热解的污泥资源化处理机构,其特征在于:其包括进料机构、压滤机构、平衡机构及热解装置,所述进料机构设置在所述压滤机构的一侧;所述压滤机构内设有泥水混合腔和废水腔,所述进料机构与所述泥水混合腔连通,所述泥水混合腔的一端设置有一物料出口;所述平衡机构包括压块、平衡杆、转轴和配重小车,所述压块与所述泥水混合腔的内壁连接,并能够沿所述所述泥水混合腔上下滑动;所述平衡杆与所述转轴的侧周抵接,并能够在所述转轴的轴线两侧摆动;所述压块固定在所述平衡杆上,所述配重小车能够沿所述平衡杆的长度方向滚动上,且所述压块和所述配重小车分别位于所述转轴的两侧;所述热解装置位于所述压滤机构的一侧面下部,所述热解装置包括有一热解箱,所述热解箱的顶部设置有一开口,所述开口上设置有一传输管,所述传输管的顶部连接有一锥形漏斗,所述漏斗设置于所述泥水混合腔的一侧面且位于所述物料出口的顶部;所述热解箱内部设置有一热解锅,所述热解锅位于所述传输管的下部,所述热解箱的底部设置有对应设置的左加热器和右加热器,所述左加热器和所述右加热器均贴合所述热解锅的底部,所述热解箱的顶部一侧设置有一散热口,所述散热口顶部连接有一散热管。
进一步的,所述污泥进料处理装置还包括支架,所述配重小车一端固定于支架、另一端抵接在所述平衡杆上。
进一步的,所述进料机构包括进料腔,所述进料腔上部设有第一进料口,所述泥水混合腔设有第二进料口,所述进料腔通过所述第二进料口与所述泥水混合腔连通。
进一步的,所述泥水混合腔和所述废水腔之间通过过滤网连通。
进一步的,所述压块内设有第一配重空间。
进一步的,所述配重小车内设有第二配重空间。
进一步的,所述热解锅内设置有一搅拌装置;所述搅拌装置包括有一搅拌辊,所述搅拌辊通过轴承连接于所述热解箱的顶部并延伸出所述热解箱的顶部,所述搅拌辊的顶部连接有一驱动电机,所述驱动电机设置于所述热解箱的顶部,所述搅拌辊上套接有两组搅拌桨。
进一步的,所述热解锅的底部中心开设一通孔,所述通孔的下部连接有一过滤管,所述过滤管的底部设置有一集水槽。
本发明的有益效果是:本发明的一种基于厌氧热解的污泥资源化处理机构设置有进料机构、压滤机构、平衡机构及热解装置,污泥原料经进料机构进入到泥水混合腔,然后被压块压滤,水分被压滤至废水腔中,固体污泥从泥水混合腔中排出,废水经废水腔被排出。压块和配重小车在平衡杆上形成杠杆系统,转轴做为支点,当配重小车沿平衡杆移动时,能够带动压块在泥水混合腔内的上下滑动,而其下滑时能够对污泥进行压滤,上升时便于加料;固体污泥而后进入热解装置进行热解,在热解箱中高温(300-400°C)下使污泥厌氧热解,将重金属和炭固化,最终产生生物活性炭。本发明无需加热处理就能够将液固混合态的污泥变成固体状污泥,节省能耗,污染低,效率高;本发明成本低廉、零污染排放,在热解污泥的同时,能够变废为宝,产生大量性能优越的生物活性炭。生物活性炭可进一步用于废水、废气等高排放工业企业。
