申请日2018.04.01
公开(公告)日2018.11.30
IPC分类号B01D29/01; B01D29/54
摘要
本实用新型公开了一种屠宰废水处理装置，包括处理桶，所述处理桶的上端设置有盖板，所述盖板的中部开设有圆形通槽，圆形通槽内活动插设有进水管，所述处理桶的下端中部连接有出水管，所述处理桶的内侧中部设置有圆形过滤板，所述圆形过滤板上贯穿开设有多个过水圆孔，每个过水圆孔中均设置有过滤网，所述盖板的两端均开设有通孔，两根拉杆的上端分别穿过两个通孔，且两根拉杆的上端通过提杆固定连接。该屠宰废水处理装置，初步过滤效果较好，过滤后，易对过滤出的动物毛发、有机物和悬浮物进行快速的清理，操作非常的方便，能够让废水的二次处理更加的快速和通畅，实用性强，利于推广。
权利要求书

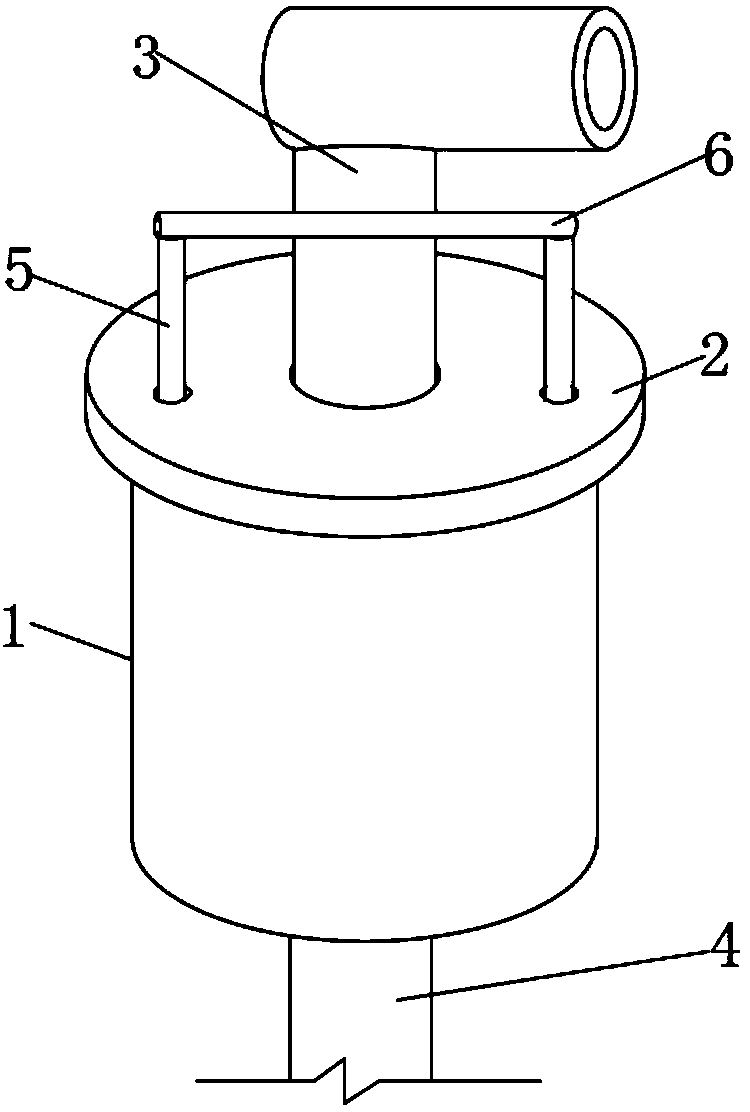

1.一种屠宰废水处理装置，包括处理桶(1)，其特征在于：所述处理桶(1)的上端设置有盖板(2)，所述盖板(2)的中部开设有圆形通槽，圆形通槽内活动插设有进水管(3)，且进水管(3)的下端延伸至处理桶(1)内，所述处理桶(1)的下端中部连接有出水管(4)，所述处理桶(1)的内侧中部设置有圆形过滤板(7)，所述圆形过滤板(7)上贯穿开设有多个过水圆孔(11)，每个过水圆孔(11)中均设置有过滤网(12)，所述处理桶(1)的两侧壁种均设置有一个拉杆滑槽(8)，拉杆滑槽(8)中均活动插设有一根拉杆(5)，所述拉杆滑槽(8)的一侧壁上均开设有滑道(9)，且滑道(9)均与处理桶(1)的内部连通，所述拉杆(5)一侧下端均连接有连接块(10)，两个连接块(10)分别与圆形过滤板(7)的两端连接，所述盖板(2)的两端均开设有通孔，两根拉杆(5)的上端分别穿过两个通孔，且两根拉杆(5)的上端通过提杆(6)固定连接。
2.根据权利要求1所述的一种屠宰废水处理装置，其特征在于：所述过水圆孔(11)的孔径均为4-6mm，且过水圆孔(11)的数量设置不少于15个。
3.根据权利要求1所述的一种屠宰废水处理装置，其特征在于：所述盖板(2)的下端设置有环形橡胶圈，所述环形橡胶圈插设在处理桶(1)的上端开口处，环形橡胶圈的外壁与处理桶(1)的内壁贴合。
说明书
一种屠宰废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种屠宰废水处理装置。
背景技术
目前主要产生污水的有宰前圈栏排放的畜粪冲洗水、屠宰车间排放的含血污和畜粪的地面冲洗水、烫毛时排放的含大量猪毛的高温水，剖解车间排放的含肠胃内容物的废水，该废水主要污染物为有机物和悬浮物等，污染类型为典型的有机污染。随着环境保护执法力度的加大，环境质量的进一步恶化，污水对环境的污染已日渐严重，对排污单位的污染整治是非常必要。
实用新型内容
本实用新型的目的在于提供一种屠宰废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种屠宰废水处理装置，包括处理桶，所述处理桶的上端设置有盖板，所述盖板的中部开设有圆形通槽，圆形通槽内活动插设有进水管，且进水管的下端延伸至处理桶内，所述处理桶的下端中部连接有出水管，所述处理桶的内侧中部设置有圆形过滤板，所述圆形过滤板上贯穿开设有多个过水圆孔，每个过水圆孔中均设置有过滤网，所述处理桶的两侧壁种均设置有一个拉杆滑槽，拉杆滑槽中均活动插设有一根拉杆，所述拉杆滑槽的一侧壁上均开设有滑道，且滑道均与处理桶的内部连通，所述拉杆一侧下端均连接有连接块，两个连接块分别与圆形过滤板的两端连接，所述盖板的两端均开设有通孔，两根拉杆的上端分别穿过两个通孔，且两根拉杆的上端通过提杆固定连接。
优选的，所述过水圆孔的孔径均为4-6mm，且过水圆孔的数量设置不少于15个。
优选的，所述盖板的下端设置有环形橡胶圈，所述环形橡胶圈插设在处理桶的上端开口处，环形橡胶圈的外壁与处理桶的内壁贴合。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设计合理，该屠宰废水处理装置，是用于对屠宰后废水中含有的动物毛发、有机物和悬浮物进行初步过滤处理，该处置装置，初步过滤效果较好，过滤后，易对过滤出的动物毛发、有机物和悬浮物进行快速的清理，操作非常的方便，能够让废水的二次处理更加的快速和通畅，实用性强，利于推广。
