申请日2018.04.01
公开(公告)日2018.11.30
IPC分类号C02F1/52; B01D21/02; B01D21/24; C02F103/28
摘要
本实用新型公开了一种造纸废水处理装置,包括废水处理池和载泥仓，废水处理池呈矩形框体结构，废水处理池的底部固定连接有沉淀滑泥座，沉淀滑泥座的两侧均设置有升降槽，升降槽呈矩形柱体结构，且升降槽贯穿废水处理池的内壁设置，升降槽的内部设置有载泥仓，载泥仓呈内部中空的矩形柱体结构，载泥仓的表面设置有进料口，进料口呈矩形柱体结构，进料口与弹簧插板相配合，弹簧插板插接在沉淀滑泥座的表面设置的插槽中，在废水处理池中设置载泥仓，载泥仓配合沉淀滑泥座和网格架，将池底淤泥提升上来的同时，将水中的可见性漂浮物搭载至水面之上，便于工人直接清理，相较于打捞漂浮物，工作效率得到很大提升。
权利要求书

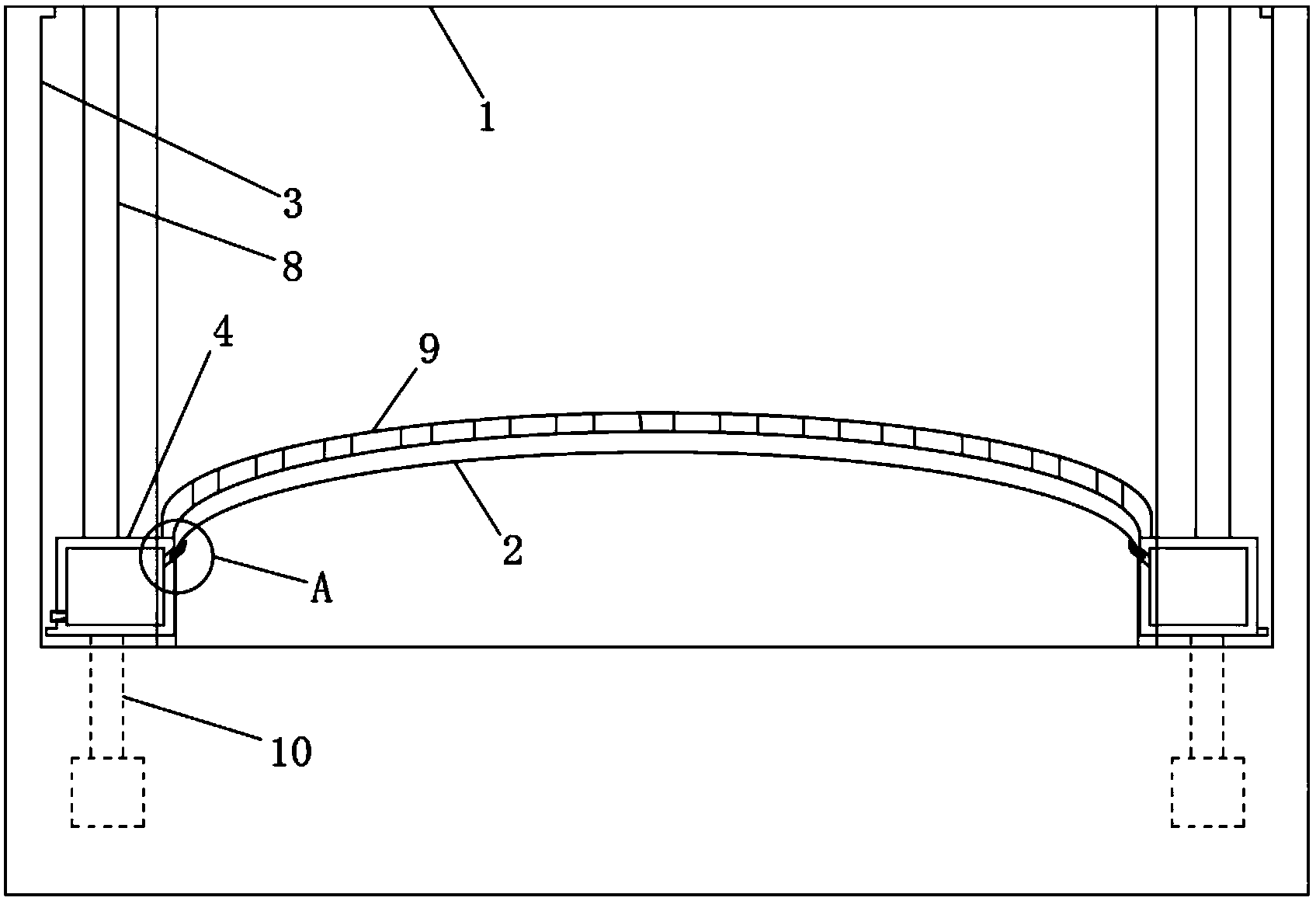

1.一种造纸废水处理装置,包括废水处理池(1)和载泥仓(4)，其特征在于：所述废水处理池(1)呈矩形框体结构，废水处理池(1)的底部固定连接有沉淀滑泥座(2)，所述沉淀滑泥座(2)的两侧均设置有升降槽(3)，所述升降槽(3)呈矩形柱体结构，且升降槽(3)贯穿废水处理池(1)的内壁设置，升降槽(3)的内部设置有载泥仓(4)，所述载泥仓(4)呈内部中空的矩形柱体结构，载泥仓(4)的表面设置有进料口(5)，所述进料口(5)呈矩形柱体结构，进料口(5)与弹簧插板(6)相配合，所述弹簧插板(6)插接在沉淀滑泥座(2)的表面设置的插槽中，且载泥仓(4)的表面设置有滑块(7)，所述滑块(7)滑动连接在升降槽(3)的表面设置的滑槽(8)中，所述沉淀滑泥座(2)的上部设置有网格架(9)，所述网格架(9)固定连接在两个载泥仓(4)的外壁上，且载泥仓(4)的底端设置有电动推杆(10)。
2.根据权利要求1所述的一种造纸废水处理装置，其特征在于：所述沉淀滑泥座(2)的顶面呈圆弧曲面结构，圆弧曲面结构自中部向两侧高度递减，且沉淀滑泥座(2)与载泥仓(4)相接触。
3.根据权利要求1所述的一种造纸废水处理装置，其特征在于：所述滑槽(8)呈矩形柱体结构，滑槽(8)设置有两个，两个滑槽(8)关于载泥仓(4)对称分布，载泥仓(4)的外壁设置有挡块，所述挡块与升降槽(3)的底端设置的挡块相配合，且载泥仓(4)的底部开设有出料口，出料口内部插接有堵塞。
4.根据权利要求1所述的一种造纸废水处理装置，其特征在于：所述电动推杆(10)设置在废水处理池(1)的内部，且电动推杆(10)设置有多个，多个电动推杆(10)呈等距离等大小排列在载泥仓(4)的底面上。
说明书
一种造纸废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种造纸废水处理装置。
背景技术
造纸一直是工业用水大户，原料及生产工艺决定其特性为：一种水量大、色度高、悬浮物含量大、有机物浓度高、组分复杂的难处理有机废水，目前造纸废水纸浆回收主要有气浮、过滤和沉淀，传统的废水处理池需要较长的停留时间，占地面积大，自动化程度低，满足不了工业生产中对造纸废水处理的实际需要，其底部沉淀的淤泥需人工挖出，工作量较大，且池中的恶臭气体对人体危害较大，且需对废水中的漂浮物进行打捞，费时费力，为此，本实用新型提出一种造纸废水处理装置。
实用新型内容
本实用新型的目的在于提供一种造纸废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种造纸废水处理装置,包括废水处理池和载泥仓，所述废水处理池呈矩形框体结构，废水处理池的底部固定连接有沉淀滑泥座，所述沉淀滑泥座的两侧均设置有升降槽，所述升降槽呈矩形柱体结构，且升降槽贯穿废水处理池的内壁设置，升降槽的内部设置有载泥仓，所述载泥仓呈内部中空的矩形柱体结构，载泥仓的表面设置有进料口，所述进料口呈矩形柱体结构，进料口与弹簧插板相配合，所述弹簧插板插接在沉淀滑泥座的表面设置的插槽中，且载泥仓的表面设置有滑块，所述滑块滑动连接在升降槽的表面设置的滑槽中，所述沉淀滑泥座的上部设置有网格架，所述网格架固定连接在两个载泥仓的外壁上，且载泥仓的底端设置有电动推杆。
优选的，所述沉淀滑泥座的顶面呈圆弧曲面结构，圆弧曲面结构自中部向两侧高度递减，且沉淀滑泥座与载泥仓相接触。
优选的，所述滑槽呈矩形柱体结构，滑槽设置有两个，两个滑槽关于载泥仓对称分布，载泥仓的外壁设置有挡块，所述挡块与升降槽的底端设置的挡块相配合，且载泥仓的底部开设有出料口，出料口内部插接有堵塞。
优选的，所述电动推杆设置在废水处理池的内部，且电动推杆设置有多个，多个电动推杆呈等距离等大小排列在载泥仓的底面上。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设置合理，功能性强，具有以下优点：
在废水处理池中设置载泥仓，载泥仓配合沉淀滑泥座和网格架，将池底淤泥提升上来的同时，将水中的可见性漂浮物搭载至水面之上，便于工人直接清理，相较于打捞漂浮物，工作效率得到很大提升。
