申请日2018.04.02
公开(公告)日2019.01.22
IPC分类号C02F3/28
摘要
污水处理池刮泥搅拌器，其搅拌架下端安装有刮泥胶皮，搅拌架的转轴通过变速器与驱动电机连接，转轴的下端安装有固定盘，固定盘的外沿上安装有四条钢绳，钢绳的下端安装在搅拌架的中前端，转轴的上端安装在污水处理池上口支架中心设计的平板轴承上，平板轴承上端的转轴通过皮带轮与变速器连接。采用本技术方案，当电机通过变速器带动搅拌架转动时，转轴上的固定盘带动钢绳转动，钢绳转动产生的扭力带动搅拌架转动。由于钢绳在产生一定程度的弹性变形时才带动搅拌架，搅拌架启动和停止的缓冲时间延长，电机和转轴在启动和停止时受到的瞬时阻力减少，电机和转轴得到保护不容易因瞬时冲击力过大而损坏。
权利要求书

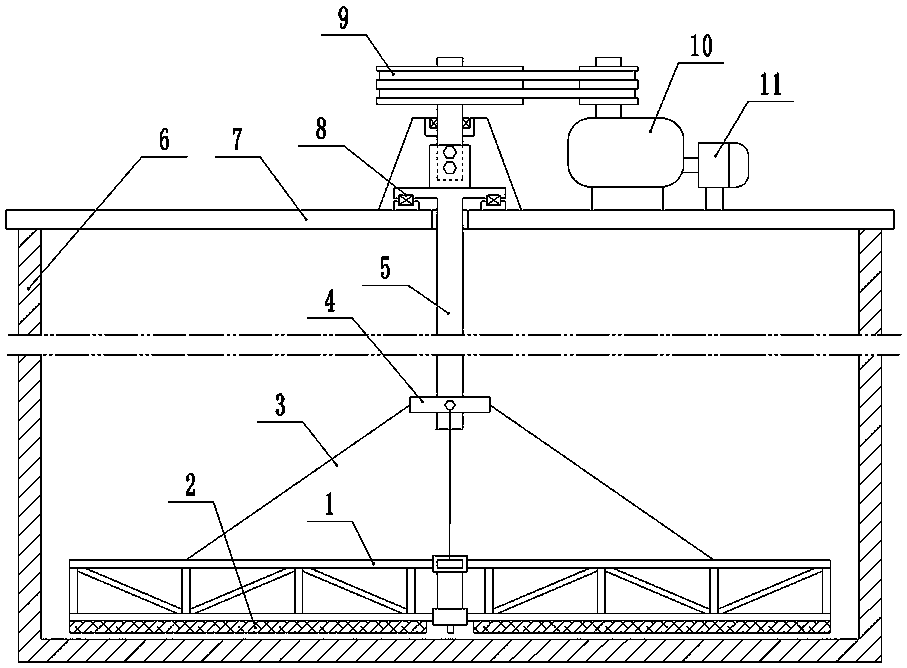

1.污水处理池刮泥搅拌器，安装在污水处理池(6)内，其“十”字形的搅拌架(1)下端安装有刮泥胶皮(2)，搅拌架(1)与转轴(5)连接，转轴(5)通过变速器(10)与驱动电机(11)连接，其特征在于，转轴(5)的下端安装有固定盘(4)，在固定盘(4)的外沿上安装有四条钢绳(3)，钢绳(3)的下端安装在搅拌架(1)的中前端，转轴(5)的上端安装在污水处理池上口支架(7)中心设计的平板轴承(8)上，平板轴承(8)上端的转轴上安装有皮带轮(9)，皮带轮(9)通过皮带与变速器(10)连接。
说明书
污水处理池刮泥搅拌器
技术领域
本技术属于污水处理设施技术领域，涉及一种污水处理池刮泥搅拌器。
背景技术
现有技术中，很多污水处理池的体积较大，在进行污水的厌氧发酵处理时需要对底部的活性污泥进行适当的搅刮处理，搅刮是通过安装在处理池内的“十”字形的搅拌架进行的，搅拌架的中心转轴经过支撑轴承，连接在池子上部的变速器上，变速器连接驱动电机。这种污水处理池的刮泥搅拌器，由于搅拌架体形较大，池子内的污水阻力较大，在搅拌架启动和停止时，惯性力对转轴、变速箱和电机的冲击较大，容易造成转轴变形和电机损坏。
发明内容
本实用新型的目的是提供一种污水处理池刮泥搅拌器，解决现有技术中，搅拌架在启动和停止时，对转轴、变速箱和电机的冲击较大，容易造成转轴变形和电机损坏的问题。
本实用新型的技术方案是：一种污水处理池刮泥搅拌器，安装在污水处理池内，其“十”字形的搅拌架下端安装有刮泥胶皮，搅拌架与转轴连接，转轴通过变速器与驱动电机连接，转轴的下端安装有固定盘，在固定盘的外沿上安装有四条钢绳，钢绳的下端安装在搅拌架的中前端，转轴的上端安装在污水处理池上口支架中心设计的平板轴承上，平板轴承上端的转轴上安装有皮带轮，皮带轮通过皮带与变速器连接。
采用本技术方案，当电机通过变速器带动搅拌架转动时，转轴上的固定盘带动钢绳转动，钢绳转动产生的扭力带动搅拌架转动。由于钢绳在产生一定程度的弹性变形时才带动搅拌架，搅拌架启动和停止的缓冲时间延长，电机和转轴在启动和停止时受到的瞬时阻力减少，电机和转轴得到保护不容易因瞬时冲击力过大而损坏。
