申请日2018.04.02
公开(公告)日2019.02.12
IPC分类号G01N1/10
摘要
本实用新型公开了一种便于污水测量的取样装置，包括固定座，所述固定座的顶部一侧固定有竖直设置的立柱，立柱的顶部固定有水平设置的支撑杆，支撑杆的底部沿长度方向安装有第一电动滑台，第一电动滑台的滑动端朝下设置并固定有第一滑动块，第一滑动块的下端固定在水平设置的第二电动滑台的顶部靠近第一电动滑台的一侧，第二电动滑台的滑动端朝下设置并固定有竖直设置的连接杆，连接杆的下端固定有安装座，安装座的底部固定有收卷箱，收卷箱的侧面安装有电机座，电机座的顶部安装有驱动电机，驱动电机的输出轴固定有转轴，转轴的一端延伸至收卷箱的内部并与收卷箱的内壁活动连接。本实用新型结构新颖，设计巧妙，结构合理，适合推广。
权利要求书

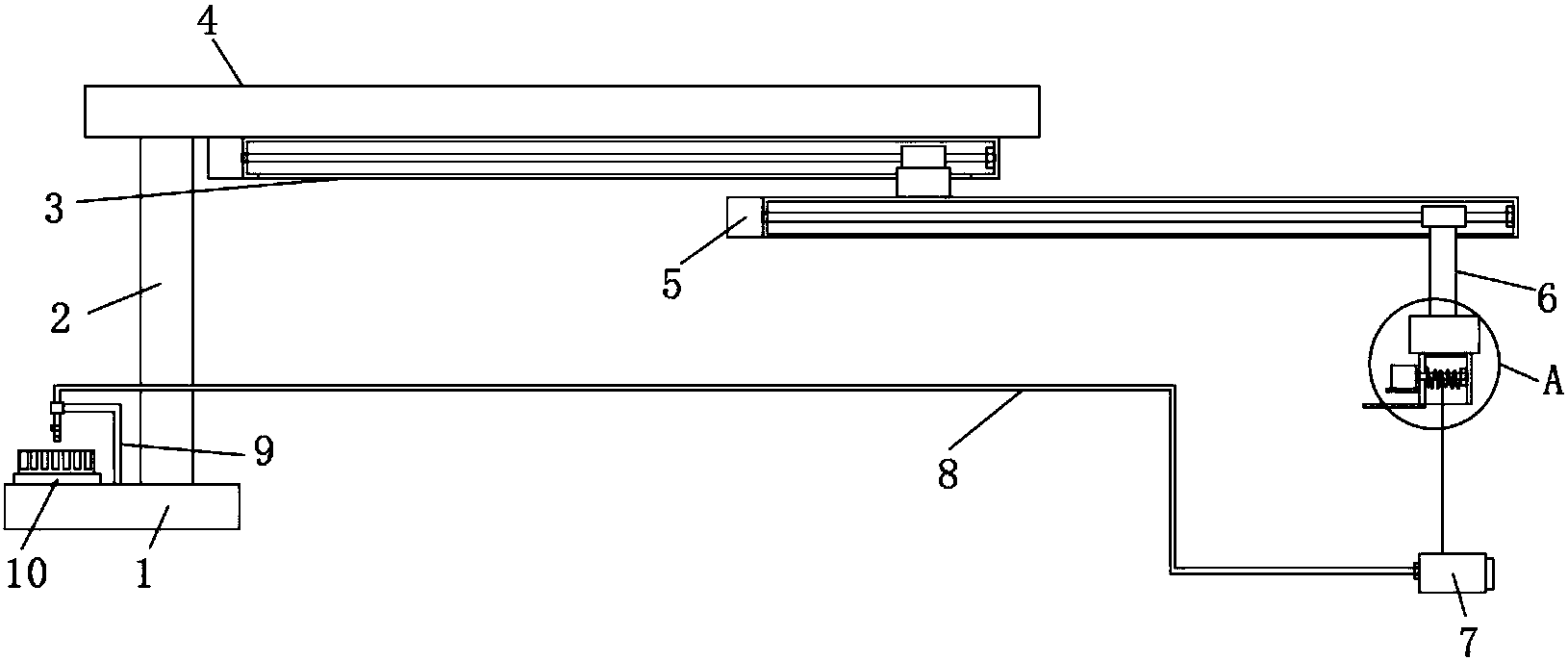

1.一种便于污水测量的取样装置，包括固定座(1)，其特征在于，所述固定座(1)的顶部一侧固定有竖直设置的立柱(2)，立柱(2)的顶部固定有水平设置的支撑杆(4)，支撑杆(4)的底部沿长度方向安装有第一电动滑台(3)，第一电动滑台(3)的滑动端朝下设置并固定有第一滑动块，第一滑动块的下端固定在水平设置的第二电动滑台(5)的顶部靠近第一电动滑台(3)的一侧，第二电动滑台(5)的滑动端朝下设置并固定有竖直设置的连接杆(6)，连接杆(6)的下端固定有安装座(12)，安装座(12)的底部固定有收卷箱(15)，收卷箱(15)的侧面安装有电机座，电机座的顶部安装有驱动电机(13)，驱动电机(13)的输出轴固定有转轴(14)，转轴(14)的一端延伸至收卷箱(15)的内部并与收卷箱(15)的内壁活动连接，位于收卷箱(15)内部的转轴(14)上固定有连接绳(11)，连接绳(11)的下端连接有污水泵(7)，污水泵(7)的出水端连接有水管(8)，固定座(1)的顶部远离立柱(2)的一侧固定有放置盘(10)，放置盘(10)的顶部均匀设有圆形限位槽。
2.根据权利要求1所述的一种便于污水测量的取样装置，其特征在于，所述固定座(1)的顶部中间位置固定有支撑架(9)，水管(8)的另一端固定在支撑架(9)的上端，而支撑架(9)呈L型结构。
3.根据权利要求1所述的一种便于污水测量的取样装置，其特征在于，所述水管(8)的下端处于放置盘(10)的上方，水管(8)的下端安装有水龙头。
4.根据权利要求1所述的一种便于污水测量的取样装置，其特征在于，所述收卷箱(15)的底部一侧铰接有箱盖。
说明书
一种便于污水测量的取样装置
技术领域
本实用新型涉及取样装置技术领域，尤其涉及一种便于污水测量的取样装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。人类生产活动造成的水体污染中，工业引起的水体污染最严重。如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难。工业废水，是工业污染引起水体污染的最重要的原因。它占工业排出的污染物的大部分。工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样。工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体。
被污染的河流需要对污水进行取样处理，现有的取样通过人工取样，取样范围有限，为此，本实用新型提出一种便于污水测量的取样装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种便于污水测量的取样装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种便于污水测量的取样装置，包括固定座，所述固定座的顶部一侧固定有竖直设置的立柱，立柱的顶部固定有水平设置的支撑杆，支撑杆的底部沿长度方向安装有第一电动滑台，第一电动滑台的滑动端朝下设置并固定有第一滑动块，第一滑动块的下端固定在水平设置的第二电动滑台的顶部靠近第一电动滑台的一侧，第二电动滑台的滑动端朝下设置并固定有竖直设置的连接杆，连接杆的下端固定有安装座，安装座的底部固定有收卷箱，收卷箱的侧面安装有电机座，电机座的顶部安装有驱动电机，驱动电机的输出轴固定有转轴，转轴的一端延伸至收卷箱的内部并与收卷箱的内壁活动连接，位于收卷箱内部的转轴上固定有连接绳，连接绳的下端连接有污水泵，污水泵的出水端连接有水管，固定座的顶部远离立柱的一侧固定有放置盘，放置盘的顶部均匀设有圆形限位槽。
优选的，所述固定座的顶部中间位置固定有支撑架，水管的另一端固定在支撑架的上端，而支撑架呈L型结构。
优选的，所述水管的下端处于放置盘的上方，水管的下端安装有水龙头。
优选的，所述收卷箱的底部一侧铰接有箱盖。
与现有技术相比，本实用新型的有益效果是：通过支撑杆的底部沿长度方向安装有第一电动滑台，第一电动滑台的滑动端朝下设置并固定有第一滑动块，第一滑动块的下端固定在水平设置的第二电动滑台的顶部靠近第一电动滑台的一侧，通过两个电动滑台的设计，可以增加取样的范围，通过收卷箱的设计，运行驱动电机，可以收放连接绳，从而调节污水泵的高度，进一步提高取样范围，本实用新型结构新颖，设计巧妙，结构合理，适合推广。
