河道水处理系统

发布时间:2019-4-5 9:42:39  中国污水处理工程网

  申请日2018.04.02

  公开(公告)日2019.01.04

  IPC分类号C02F3/34; C02F101/10; C02F101/16

  摘要

  本实用新型涉及一种河道水处理系统包括:围堰,所述围堰设于河道受污染水体处;投料输送通道,所述投料输送通道设置于所述围堰的上游,所述投料输送通道上连通有多个位于水位线以上的上喷头和多个位于水位线以下的下喷头;投料房,所述投料房设置于河岸上,通过至少两个连接管道与投料输送通道连通,所述连接管道上均设有流量控制阀。本实用新型的河道水处理系统设置多个围堰限制河道污染物的流动,集中进行处理,从水上和水下喷洒不同的微生物对水体进行治理,不仅能够快速、高效的去除水体中磷和悬浮颗粒物,而且对水体没有二次污染,提高了水体透明度和治理效果。

  权利要求书

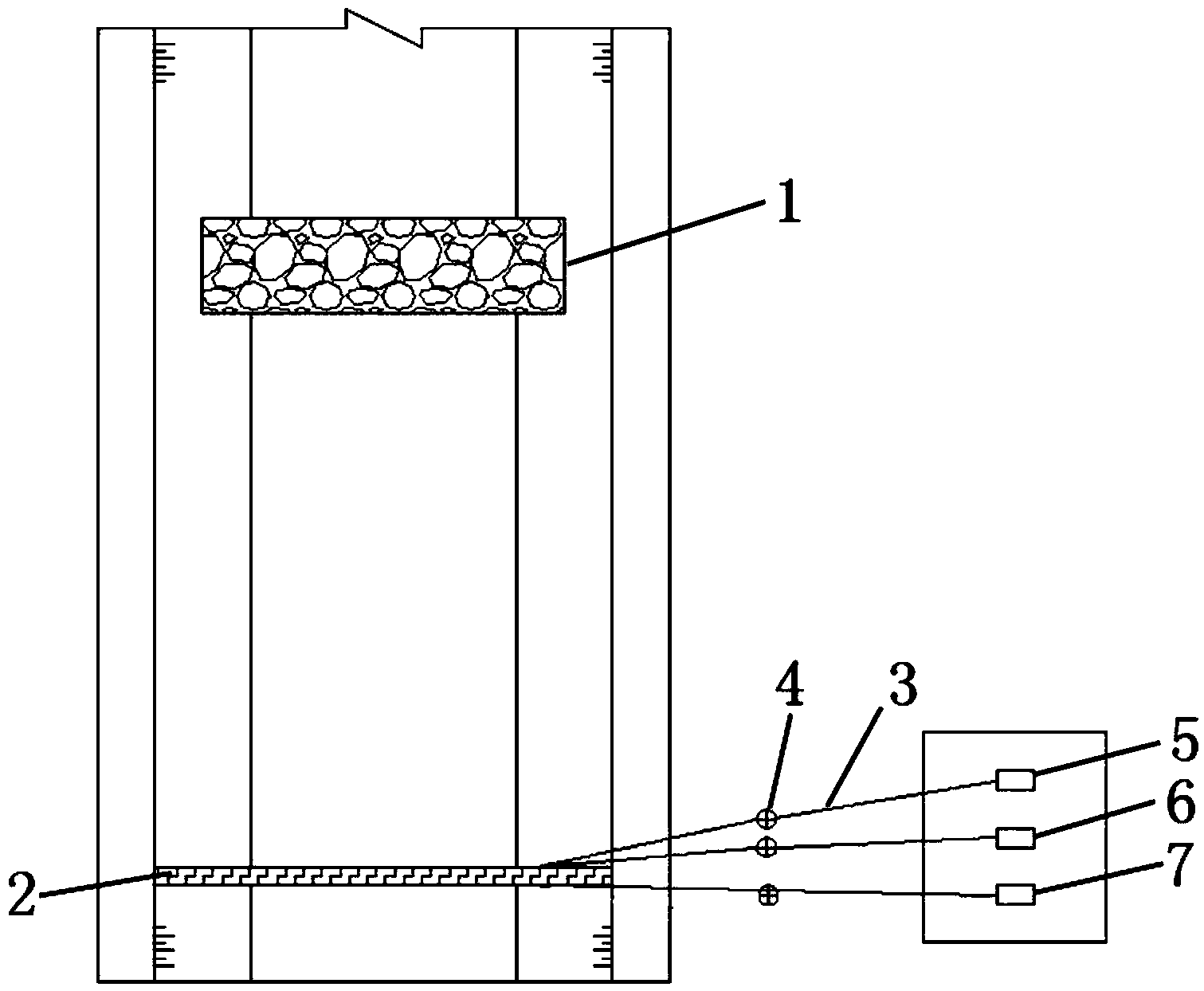

  1.一种河道水处理系统,其特征在于,包括:

  围堰(1),所述围堰(1)设于河道受污染水体处;

  投料输送通道(2),所述投料输送通道(2)设置于河道内所述围堰(1)的上游;所述投料输送通道(2)上连通有多个位于水位线以上的上喷头和多个位于水位线以下的下喷头;

  投料房,所述投料房设置于河岸上,通过至少两个连接管道(3)与投料输送通道(2)连通,所述连接管道(3)上均设有流量控制阀(4)。

  2.根据权利要求1所述的一种河道水处理系统,其特征在于,所述围堰(1)低于水位线0.5-1.5m。

  3.根据权利要求1所述的一种河道水处理系统,其特征在于,所述围堰(1)为铅丝石笼围堰、麻袋石块围堰、橡胶坝围堰的一种或几种。

  4.根据权利要求1所述的一种河道处理系统,其特征在于,所述投料输送通道(2)为喷头安装管,包括上喷头安装管和下喷头安装管,多个所述上喷头在所述上喷头安装管上依次等间距排列;多个所述下喷头在所述下喷头安装管上依次等间距排列。

  5.根据权利要求4所述的一种河道水处理系统,其特征在于,还包括投料桥,所述上喷头安装管和下喷头安装管均与所述投料桥固定连接。

  6.根据权利要求1至5任一项所述的一种河道水处理系统,其特征在于,所述投料房设有纳米材料搅拌罐(5)、营养剂搅拌罐(6)和菌群搅拌罐(7),所述纳米材料搅拌罐(5)和所述营养剂搅拌罐(6)分别通过所述连接管道(3)与所述上喷头连通,所述菌群搅拌罐(7)通过所述连接管道(3)与所述下喷头连通。

  7.根据权利要求6所述的一种河道水处理系统,其特征在于,所述菌群搅拌罐(7)包括好氧菌搅拌罐、厌氧菌搅拌罐和兼性厌氧菌搅拌罐的一种或几种。

  说明书

  一种河道水处理系统

  技术领域

  本实用新型属于环境保护领域,涉及一种河道水处理系统。

  背景技术

  黑臭状态是水体的一个极端状态,其本身的特点也与其他状态有很大不同。其理化环境表现为强还原性质,有机无机污染极其严重,水体有异味,已经不适合水生生物生存,水生植被退化甚至灭绝,浮游植物、浮游动物、底栖动物只有少量耐污种存在。食物链断裂,食物网支离破碎,生态系统结构严重失衡,功能严重退化甚至丧失。目前我国大部分城市河道已演变为黑臭河道。在我国许多城市,河道有机污染普遍存在且日益突出,城市污水直排河道,流经城镇河段污染严重,水体出现季节性或终年黑臭,均成为我国目前城市河道污染问题中亟待解决的水环境问题。

  现阶段处理黑臭水体的方法包括:外源阻断、内源控制、水质净化、水动力改善和生态恢复等,但是目前的水处理系统无法彻底解决水污染问题,不仅处理时间长,处理方式复杂,耗费大量人力物力,且处理后的水体易反弹。

  因此,现有技术中需要一种能够解决由于河道水体污染而导致河道水的水质降低的问题的方案。

  发明内容

  有鉴于此,本实用新型提供了一种河道水处理系统,以解决现有技术中河道污水治理无法彻底解决水污染问题且处理时间长,处理方法繁琐复杂的问题。

  本实用新型解决上述技术问题的技术方案如下:

  一种河道水处理系统,包括:

  围堰,所述围堰设于河道受污染水体处;

  投料输送通道,所述投料输送通道设置于河道内所述围堰的上游;所述投料输送通道为喷头安装管,包括上喷头安装管和下喷头安装管,多个所述上喷头在所述上喷头安装管上依次等间距排列;多个所述下喷头在所述下喷头安装管上依次等间距排列。

  投料房,所述投料房设置于河岸上,通过至少两个连接管道与投料输送通道连通,所述连接管道上均设有流量控制阀。

  进行水处理时一般在受污染水体处设置多个河道水处理系统,所设置的河道水处理系统的个数根据河道长度和污染指标确定,优选为2-3个。

  本实用新型的有益效果在于:设置多个围堰限制河道污染物的流动,集中进行处理,从水上和水下喷洒不同的微生物对水体进行治理,不仅能够快速、高效的去除水体中磷和悬浮颗粒物,而且对水体没有二次污染,提高了水体透明度和治理效果。

  进一步,还包括投料桥,所述上喷头安装管和下喷头安装管均与所述投料桥固定连接。

  采用上述进一步的有益效果是:避免了喷头受水流波动而对投料产生影响。

  进一步,所述围堰低于水位线0.5-1.5m;

  所述围堰为铅丝石笼围堰、麻袋石块围堰、橡胶坝围堰的一种或几种。

  采用上述进一步的有益效果是:克服了传统围堰施工周期长的弊端,本实用新型提供的多种组合围堰安装速度快,易于实施且结构安全可靠。

  进一步,所述投料房设有纳米材料搅拌罐、营养剂搅拌罐和菌群搅拌罐,所述纳米材料搅拌罐和所述营养剂搅拌罐分别通过所述连接管道与所述上喷头连通,所述菌群搅拌罐通过所述连接管道与所述下喷头连通;

  所述菌群搅拌罐包括好氧菌搅拌罐、厌氧菌搅拌罐和兼性厌氧菌搅拌罐的一种或几种。

  采用上述进一步的有益效果是:针对河道水上和水下喷洒不同的微生物,利用微生物分解降低水中污染物的浓度,降低水体氨氮和磷总体含量,分解有害物质,明显提高水体透明度,净化能力好,明显善水体发黑发臭的问题。
