申请日2018.04.02
公开(公告)日2019.03.29
IPC分类号A47L11/40; A47L11/26
摘要
本实用新型公开了一种手推式洗地机用污水箱结构，涉及手推洗地机技术领域，旨在解决污水箱中设置的电机装卸麻烦且占用空间大的问题，其技术要点在于：包括具有污水腔的箱体，以及封盖于所述箱体顶部的盖体，所述盖体包括一侧与箱体转动连接且其另一侧与箱体卡扣连接的顶盖，所述顶盖内侧通过螺栓固定有底盖，所述顶盖与底盖两者抵接形成中间腔，所述中间腔连通有抽水装置以及过滤装置，所述箱体内设有水位感应器，所述水位感应器通信连接有控制端，所述控制端控制所述抽水装置动作。本实用新型通过将抽水装置和过滤装置与盖体一体连接，为箱体的污水腔预留了足够的排水空间，且便于安装在箱体内的抽水装置和过滤装置拆卸。
权利要求书

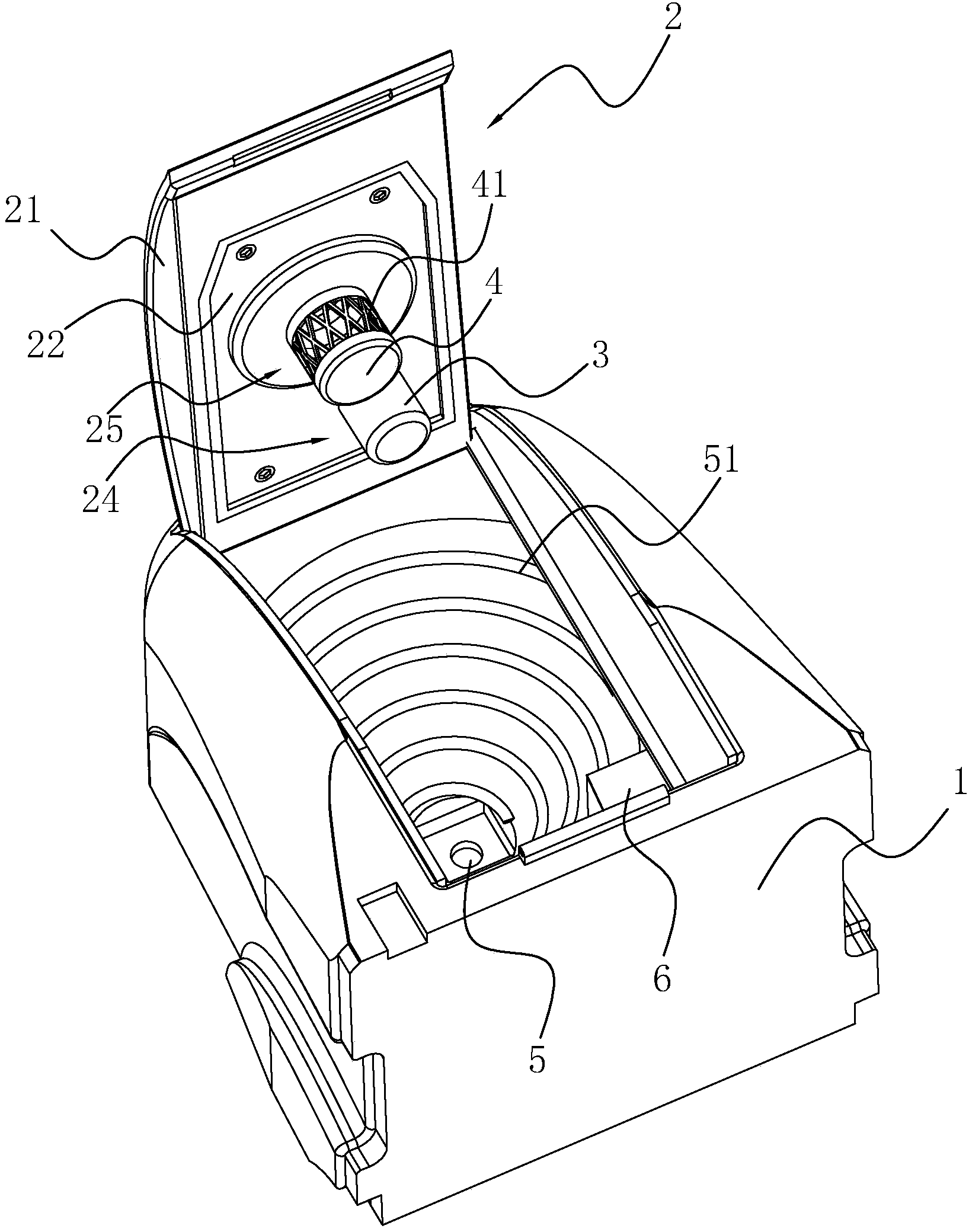

1.一种手推式洗地机用污水箱结构，包括具有污水腔的箱体(1)，以及封盖于所述箱体(1)顶部的盖体(2)，其特征在于：所述盖体(2)包括一侧与箱体(1)转动连接且其另一侧与箱体(1)卡扣连接的顶盖(21)，所述顶盖(21)内侧通过螺栓固定有底盖(22)，所述顶盖(21)与底盖(22)两者抵接形成中间腔(23)，所述中间腔(23)连通有抽水装置(24)以及过滤装置(25)。
2.根据权利要求1所述的一种手推式洗地机用污水箱结构，其特征在于：所述抽水装置(24)包括套接在底盖(22)上的吸水电机(3)，所述吸水电机(3)与所述底盖(22)的连接处设有O型密封圈(31)。
3.根据权利要求2所述的一种手推式洗地机用污水箱结构，其特征在于：所述顶盖(21)上设有吸水口(32)，并且所述中间腔(23)内放置有直径大于所述吸水口(32)直径的吸水口密封圈(33)。
4.根据权利要求3所述的一种手推式洗地机用污水箱结构，其特征在于：所述过滤装置(25)包括设置在底盖(22)正中央的沉淀盒(4)，所述沉淀盒(4)周侧设有由网状层和活性炭重叠而成的过滤网(41)。
5.根据权利要求4所述的一种手推式洗地机用污水箱结构，其特征在于：所述沉淀盒(4)与所述底盖(22)通过螺纹连接。
6.根据权利要求1所述的一种手推式洗地机用污水箱结构，其特征在于：所述箱体(1)底部设有排污口(5)，位于所述排污口(5)周侧的箱体(1)为锥形。
7.根据权利要求6所述的一种手推式洗地机用污水箱结构，其特征在于：所述箱体(1)的侧壁上设有螺旋状的导流棱(51)。
8.根据权利要求1所述的一种手推式洗地机用污水箱结构，其特征在于：所述箱体(1)内设有水位感应器(6)，所述水位感应器(6)通信连接有控制端，所述控制端控制所述抽水装置(24)动作。
说明书
一种手推式洗地机用污水箱结构
技术领域
本实用新型涉及手推洗地机技术领域，尤其涉及一种手推式洗地机用污水箱结构。
背景技术
随着科学技术的不断发展进步，人们越来越享受高科技发展带来的生活便利，拿清洁来说，随着洗地机的出现，人们再也不用弯腰一遍一遍的拿着扫帚去清扫地面，只需要推动或按动几个键就可以实现地面的清扫，大大降低了保洁人员的工作强度，而手推式洗地机便是目前最常见的洗地机的一种。
现有公布号为CN103603301A的中国专利公开了一种手推式洗地机，包括操作手柄，洗地机盘刷，净水储水箱，污水储水箱，吸水耙，净水储水箱连接进水管，吸水耙连接污水管，污水管连接污水储水箱;洗地机安装蓄电池，蓄电池连接吸水耙和控制电路;洗地机上还设置抽风管，抽风管连接离心电机，离心电机连接操作手柄上的控制电路;污水储水箱连接一个排污管。通过设置在洗地机底部的污水收集装置，能够保证在清扫洗地时及时收集地上的污水，由吸水耙吸入污水送进污水储存箱。
通常污水存储箱中会设置电机以便于将吸水耙收集的污水抽吸上来，并采用螺栓固定的方式，不但装卸麻烦，而且占用空间大，容易影响排水效果。
实用新型内容
本实用新型的目的是提供一种手推式洗地机用污水箱结构，在满足吸水效果的基础上，占用空间小，装卸方便快捷。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种手推式洗地机用污水箱结构，包括具有污水腔的箱体，以及封盖于所述箱体顶部的盖体，所述盖体包括一侧与箱体转动连接且其另一侧与箱体卡扣连接的顶盖，所述顶盖内侧通过螺栓固定有底盖，所述顶盖与底盖两者抵接形成中间腔，所述中间腔连通有抽水装置以及过滤装置。
通过采用上述技术方案，设置由顶盖与底盖组成的盖体，其中顶盖一侧与箱体转动连接，其另一侧与箱体卡扣连接，而底盖与顶盖利用螺栓固定，两者抵接形成中间腔，因此既可以利用中间腔来增长排水时间，又可以在实现抽吸过滤后将污水导入箱体效果的基础上，使抽水装置和过滤装置同盖体一体连接，从而为箱体的污水腔预留了足够多的排水空间，若出现抽水装置或过滤装置需要更换维修的情况，打开顶盖即可，装卸简单方便快捷。
进一步地，所述抽水装置包括套接在底盖上的吸水电机，所述吸水电机与所述底盖的连接处设有O型密封圈。
通过采用上述技术方案，将吸水电机套接在底盖上，并在连接处设置O型密封圈，一方面以便于吸水电机的装卸维护，另一方面利用O型密封圈保证中间腔真空状态的同时，有效避免漏水导致吸水电机的损坏。
进一步地，所述顶盖上设有吸水口，并且所述中间腔内放置有直径大于所述吸水口直径的吸水口密封圈。
通过采用上述技术方案，在中间腔内放置直径大于吸水口直径的吸水口密封圈，使其可以在吸水口下方自由滑动，当水位上升，吸水口密封圈也随之上升且滑至吸水口下方的最顶部时，可将吸水口完全封闭。
进一步地，所述过滤装置包括设置在底盖正中央的沉淀盒，所述沉淀盒周侧设有由网状层和活性炭重叠而成的过滤网。
通过采用上述技术方案，吸入中间腔的污水会首先在沉淀盒内沉淀，然后经过滤网导入箱体内，只需要定时清理沉淀盒就能保证污水中的杂质不会附着在箱体的侧壁上，还能避免杂质堵塞箱体排污现象的发生。
进一步地，所述沉淀盒与所述底盖通过螺纹连接。
通过采用上述技术方案，沉淀盒与底盖之间的螺纹连接使沉淀盒的装卸更加方便，易于定时清理更换过滤网。
进一步地，所述箱体底部设有排污口，位于所述排污口周侧的箱体为锥形。
通过采用上述技术方案，利用排污口周侧的锥形结构能大幅度提升排水速度，缩短排水时间，从而提高安装有本污水箱的洗地机工作效率。
进一步地，所述箱体的侧壁上设有螺旋状的导流棱。
通过采用上述技术方案，在箱体侧壁上设置螺旋状的导流棱，为污水起到引流的作用，而且可依靠螺旋结构不断增大向心力以提高排水效果，将依附在箱体侧壁上的杂质冲走且不会引起排污口堵塞。
进一步地，所述箱体内设有水位感应器，所述水位感应器通信连接有控制端，所述控制端控制所述抽水装置动作。
通过采用上述技术方案，当污水位高度达到水位感应器的高度即将满溢时，由水位感应器发送信号给控制端，提醒工作人员进而控制吸水装置停止工作，此时箱体排污。
综上所述，本实用新型具有以下有益效果：
1、通过将抽水装置和过滤装置同盖体一体连接，为箱体的污水腔预留了足够多的排水空间，并且打开顶盖即可完成对抽水装置或过滤装置的更换维修;
2、通过设置吸水口密封圈，使其可以在吸水口下方自由滑动，从而当中间腔内水位达到最顶部时，可封闭吸水口;
3、通过设置水位感应器，可提醒工作人员箱体内污水的水位，从而控制吸水装置工作，协调排污口排污。
