申请日2018.04.02
公开(公告)日2018.12.25
IPC分类号C02F9/08
摘要
本实用新型公开了一种便捷可靠水处理装置，包括初步过滤箱，所述初步过滤箱的左下角固定安装有进水管，所述初步过滤箱上方左侧固定安装有排水管，所述排水管上方固定安装有液面传感器，所述初步过滤箱右侧固定安装有砂石过滤器，所述紫外线消毒箱内部固定安装有紫外线消毒管;它可以实现自动控制水处理，远程监控水处理装置状态，可以初步实现水的过滤，抽去底部的砂石及排去液面上层的漂浮物，实现检测管道内水量流速的检测，比较进水和出水的流速来判断其内部的堵塞情况，以便及时清理，且可以检测活性炭过滤器出水端水的质量是否达标，若不达标，传感器发出电信号，通过控制系统控制回水管的打开，进一步对水的处理。
权利要求书

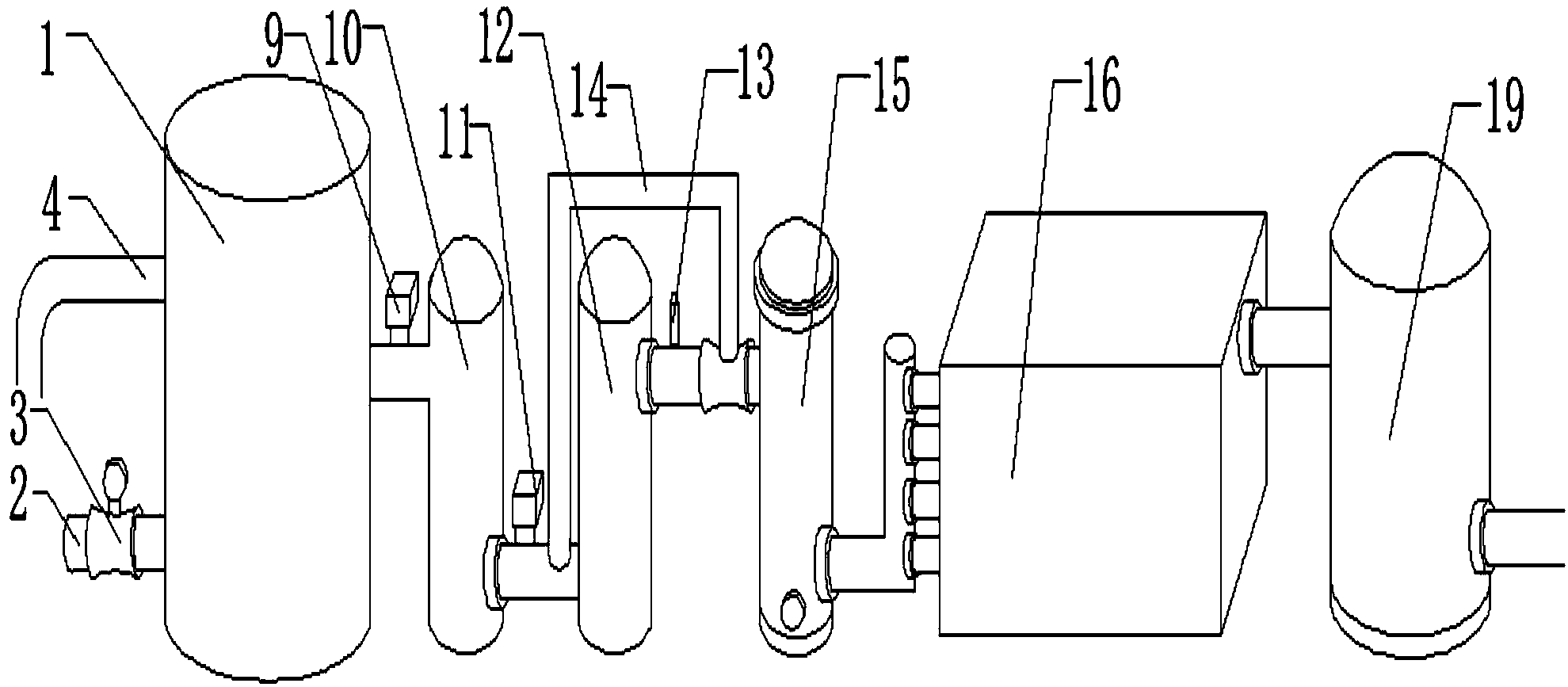

1.一种便捷可靠水处理装置，包括初步过滤箱(1)，其特征在于：所述初步过滤箱(1)的左下角固定安装有进水管(2)，所述初步过滤箱(1)上方左侧固定安装有排水管(4)，所述排水管(4)上方固定安装有液面传感器(8)，所述初步过滤箱(1)右侧固定安装有砂石过滤器(10)，所述砂石过滤器(10)右侧固定安装有活性炭过滤器(12)，所述活性炭过滤器(12)右侧固定安装有保安过滤器(15)，所述保安过滤器(15)右侧固定反渗透装置箱(16)，所述反渗透装置箱(16)内部固定安装有反渗透管(17)，所述反渗透管(17)前侧固定安装有电机(18)，所述反渗透装置(16)右侧固定安装有紫外线消毒箱(19)，所述紫外线消毒箱(19)内部固定安装有紫外线消毒管(20)。
2.根据权利要求1所述的一种便捷可靠水处理装置，其特征在于：所述排水管(4)穿过初步过滤箱(1)末端固定安装有上层排水管(5)及下层排水管(6)，所述下层排水管(6)下方固定安装有水泵(7)。
3.根据权利要求1所述的一种便捷可靠水处理装置，其特征在于：所述进水管(2)末端固定安装有电阀门(3)。
4.根据权利要求1所述的一种便捷可靠水处理装置，其特征在于：所述初步过滤箱(1)与砂石过滤器(10)中间的管道上方固定安装有第一水量检测器(9)，所述砂石过滤器(10)与活性炭过滤器(12)中间的管道上方固定安装有第二水量检测器(11)。
5.根据权利要求1所述的一种便捷可靠水处理装置，其特征在于：所述活性炭过滤器(12)与保安过滤器(15)中间的管道上方左侧固定安装有液体质量传感器(13)，所述液体质量传感器(13)右侧固定安装有回水管(14)，末端连接到第二水量检测器(11)右侧的管道上方。
说明书
一种便捷可靠水处理装置
技术领域
本实用新型涉及水处理领域，更具体地说，涉及一种便捷可靠水处理装置。
背景技术
水，水是地球上最常见的物质之一，是人类赖以生存的资源，也是生物体最重要的组成部分，因此水的质量尤为重要。水处理目的是提高水质，使之达到某种水质标准，按处理方法的不同，有物理水处理、化学水处理、生物水处理等多种，按处理对象或目的的不同，有给水处理和废水处理两大类。给水处理包括生活饮用水处理和工业用水处理两类;废水处理又有生活污水处理和工业废水处理之分，水处理对发展工业生产、提高产品质量，保护人类环境、维护生态平衡具有重要的意义。
而大多数水处理的构建还是采取较为传统的构建方式，这样的构建方式存在以下缺点：一，初步过滤水中砂石的方法较为繁琐，且无法保障水中漂浮物的过滤;二，在第二步砂石过滤中，因为过滤的砂石堆积阻挡了水的流量，但无法得知水流量减少了多少，降低了工作效率;三，不能确保经过活性炭过滤器流出的水的质量是否达标，影响后续水处理的质量。
实用新型内容
1.要解决的技术问题
针对现有技术中存在装置进行水处理时，自动控制水处理，简单便捷，初步实现水的过滤，安装下层排水管抽去底部的砂石及上层排水管排去液面上层的漂浮物，液面传感器检测液面的变化通过系统反馈控制电阀门的变化，通过安装第一水量检测器与第二水量检测器，实现检测管道内水量流速的检测，比较进水管和出水管的流速来判断其内部的堵塞情况，以便及时清理，利用液体质量传感器检测活性炭过滤器出水端水的质量是否达标，若不达标，传感器发出电信号，通过控制系统控制回水管的打开，进一步对水的处理。
2.技术方案
为解决上述问题，本实用新型采用如下的技术方案。
一种便捷可靠水处理装置，包括初步过滤箱，所述初步过滤箱的左下角固定安装有进水管，所述初步过滤箱上方左侧固定安装有排水管，所述排水管上方固定安装有液面传感器，所述初步过滤箱右侧固定安装有砂石过滤器，所述砂石过滤器右侧固定安装有活性炭过滤器，所述活性炭过滤器右侧固定安装有保安过滤器，所述保安过滤器右侧固定反渗透装置箱，所述反渗透装置箱内部固定安装有反渗透管，所述反渗透管前侧固定安装有电机，所述反渗透装置右侧固定安装有紫外线消毒箱，所述紫外线消毒箱内部固定安装有紫外线消毒管。
优选的，所述排水管穿过初步过滤箱末端固定安装有上层排水管及下层排水管，所述下层排水管下方固定安装有水泵。
优选的，所述进水管末端固定安装有电阀门。
优选的，所述初步过滤箱与砂石过滤器中间的管道上方固定安装有第一水量检测器，所述砂石过滤器与活性炭过滤器中间的管道上方固定安装有第二水量检测器。
优选的，所述活性炭过滤器与保安过滤器中间的管道上方左侧固定安装有液体质量传感器，所述液体质量传感器右侧固定安装有回水管，末端连接到第二水量检测器右侧的管道上方。
3.有益效果
相比于现有技术，本实用新型的优点在于：
(1)本实用新型通过设置的上层排水管及下层排水管，下端排水管可实现简易便捷的排去底部的砂石，上端排水管可以实现排去液面上层的漂浮物，液面传感器检测液面的变化通过系统反馈控制电阀门的变化。
(2)本实用新型通过设置的电阀门，水泵在间隔一段时间后，通过定时器打开，液面下降，液面传感器检测液面的变化通过系统反馈控制电阀门的变化。
(3)本实用新型通过设置的第一水量检测器和第二水量检测器，可以实现检测管道内水量流速的检测，比较砂石过滤器的进水管和出水管的流速来判断其内部的堵塞情况，以便及时清理。
(4)本实用新型通过设置的液体质量传感器，可以检测活性炭过滤器出水端水的质量是否达标，若不达标，液体质量传感器发出电信号，通过控制系统控制回水管的打开，进一步对水的处理。
