申请日2018.04.02
公开(公告)日2018.12.28
IPC分类号C02F11/12; F23G7/06; F23G7/00; F23G5/46
摘要
本实用新型提供一种污泥废水净化系统，包括密闭空腔、污泥脱水模块、污泥输送模块、干化模块和供热模块，污泥输送模块包括接料仓、螺旋进料机和污泥泵，供热模块包括太阳能集热器、集热水箱、恒温水箱、蒸汽发生器和控制器，干化模块包括干化室、置物台、污泥摊铺机、螺旋喂料机、干料收集机和干料仓。本技术方案在前期的处理上完全处于在密封空腔内，放置污泥产生的污染气体直接排放到空气中，以及防止污泥产生的废水渗透到地表内，直接造成污染。在进行干燥和保温时，通过太阳能来来进行提供，节省大量的能源，将底生产成本。
权利要求书
1.一种污泥废水净化系统，其特征在于：包括密闭空腔、污泥脱水模块、污泥输送模块、干化模块和供热模块;
所述污泥输送模块包括接料仓、螺旋进料机和污泥泵，所述接料仓设置在螺旋进料机的起始端，污泥泵的进料端与螺旋进料机的输出口管连接，所述污泥脱水模块设置在密闭空腔内，污泥泵的出料端贯穿密闭空腔的侧壁与污泥脱水模块管连接;
所述供热模块包括太阳能集热器、集热水箱、恒温水箱、蒸汽发生器和控制器，所述太阳能集热器设置在密闭空腔的外侧面上，太阳能集热器与集热水箱电连接，集热水箱的出水端与恒温水箱管连接，集热水箱设置在密闭腔室的一侧，恒温水箱与集热水箱并排设置在密闭腔室的一侧，控制器与太阳能集热器电连接，控制器与恒温水箱电连接，所述蒸汽发生器的进水端与恒温水箱的出水口管连接，蒸汽发生器的输出端与密闭空腔管连接;
所述干化模块包括干化室、置物台、污泥摊铺机、螺旋喂料机、干料收集机和干料仓，置物台设置在干化室内，污泥摊铺机设置在置物台上，所述螺旋喂料机的一端设置在密闭腔室的出料口，螺旋喂料机的另一端设置在干化室内，螺旋喂料机位于干化室内的一端用于将污泥输送到污泥摊铺机的集料斗中;干料收集机的入料口设置在置物台的末端，干料收集机的出料口设置在干料仓的入口处。
2.根据权利要求1所述的一种污泥废水净化系统，其特征在于：所述污泥泵与污泥脱水模块之间的管道设置有插板阀门。
3.根据权利要求1所述的一种污泥废水净化系统，其特征在于：所述污泥脱水模块为泥浆分离脱水机、卧螺离心机或带式污泥脱水机。
4.根据权利要求1所述的一种污泥废水净化系统，其特征在于：所述控制器为单片机或PLC。
5.根据权利要求1所述的一种污泥废水净化系统，其特征在于：所述干化模块还包括有毒气体探测仪，有毒气体探测仪设置有多个，多个有毒气体探测仪等间距设置在干化室的内部。
6.根据权利要求1所述的一种污泥废水净化系统，其特征在于：还包括焚烧室，所述焚烧室包括焚烧输送台、余热循环管道和引流风机，所述焚烧室设置在干化室与干料仓之间，焚烧输送台的起始端设置在干化室的污泥摊铺机的干燥台末端，焚烧输送台的末端设置在干化室的入口上，余热循环管道设置在焚烧室与干化室之间，所述引流风机与余热循环管道的入口管连接，引流风机位于焚烧室的内部。
7.根据权利要求6所述的一种污泥废水净化系统，其特征在于：所述余热循环管道设置有调节阀，调节阀与控制器电连接。
8.根据权利要求6所述的一种污泥废水净化系统，其特征在于：所述焚烧室的侧壁设置有排风机，排风机与控制器电连接。
说明书
一种污泥废水净化系统
技术领域
本实用新型涉及污泥净化领域，尤其涉及一种污泥废水净化系统。
背景技术
通过不同方式而产生的污泥，可以分类为：生活污水污泥、工业废水污泥和给水污泥;如果通过处理方法和分离的过程进行分类，则具有：初沉污泥、活性污泥、腐殖污泥、化学污泥和沉淀污泥。因此对污泥的处理上不同的污泥具有不同的处理方法。而现有的污泥的处理设备在使用时，其耗能较大，处理的成本较高，而且处理的不够彻底，会有一些有害物质残留。
实用新型内容
为此，需要提供一种污泥废水净化系统，解决现有污泥废水净化装置处理成本高且不完全的问题。

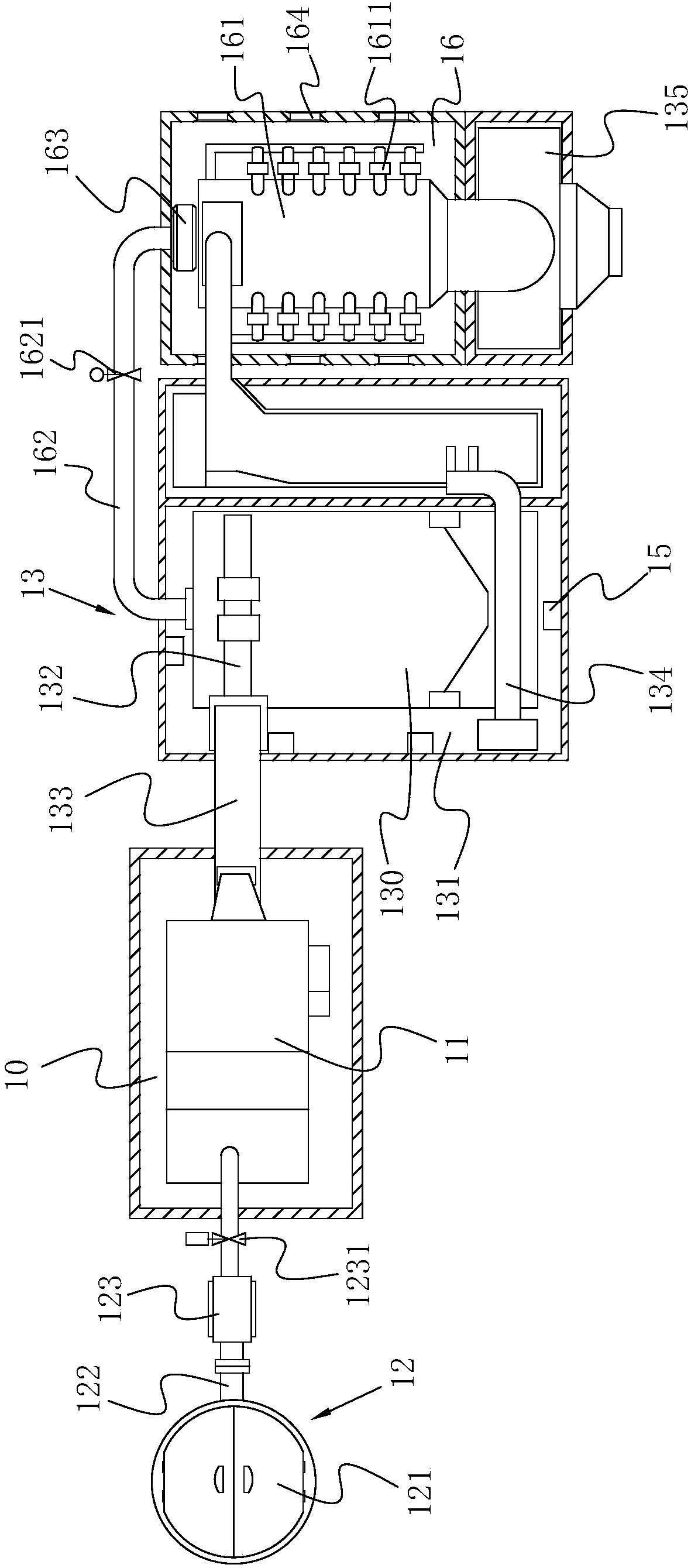

为实现上述目的，发明人提供了一种污泥废水净化系统，包括密闭空腔、污泥脱水模块、污泥输送模块、干化模块和供热模块;
所述污泥输送模块包括接料仓、螺旋进料机和污泥泵，所述接料仓设置在螺旋进料机的起始端，污泥泵的进料端与螺旋进料机的输出口管连接，所述污泥脱水模块设置在密闭空腔内，污泥泵的出料端贯穿密闭空腔的侧壁与污泥脱水模块管连接;
所述供热模块包括太阳能集热器、集热水箱、恒温水箱、蒸汽发生器和控制器，所述太阳能集热器设置在密闭空腔的外侧面上，太阳能集热器与集热水箱电连接，集热水箱的出水端与恒温水箱管连接，集热水箱设置在密闭腔室的一侧，恒温水箱与集热水箱并排设置在密闭腔室的一侧，控制器与太阳能集热器电连接，控制器与恒温水箱电连接，所述蒸汽发生器的进水端与恒温水箱的出水口管连接，蒸汽发生器的输出端与密闭空腔管连接;
所述干化模块包括干化室、置物台、污泥摊铺机、螺旋喂料机、干料收集机和干料仓，置物台设置在干化室内，污泥摊铺机设置在置物台上，所述螺旋喂料机的一端设置在密闭腔室的出料口，螺旋喂料机的另一端设置在干化室内，螺旋喂料机位于干化室内的一端用于将污泥输送到污泥摊铺机的集料斗中;干料收集机的入料口设置在置物台的末端，干料收集机的出料口设置在干料仓的入口处。
进一步地，所述污泥泵与污泥脱水模块之间的管道设置有插板阀门。
进一步地，所述污泥脱水模块为泥浆分离脱水机、卧螺离心机或带式污泥脱水机。
进一步地，所述控制器为单片机或PLC。
进一步地，所述干化模块还包括有毒气体探测仪(FLIR GF306)，有毒气体探测仪设置有多个，多个有毒气体探测仪等间距设置在干化室的内部。
进一步地，还包括焚烧室，所述焚烧室包括焚烧输送台、余热循环管道和引流风机，所述焚烧室设置在干化室与干料仓之间，焚烧输送台的起始端设置在干化室的污泥摊铺机的干燥台末端，焚烧输送台的末端设置在干化室的入口上，余热循环管道设置在焚烧室与干化室之间，所述引流风机与余热循环管道的入口管连接，引流风机位于焚烧室的内部。
进一步地，所述余热循环管道设置有调节阀，调节阀与控制器电连接。
进一步地，所述焚烧室的侧壁设置有排风机，排风机与控制器电连接。
区别于现有技术，上述技术方案在前期的处理上完全处于在密封空腔内，放置污泥产生的污染气体直接排放到空气中，以及防止污泥产生的废水渗透到地表内，直接造成污染。在进行干燥和保温时，通过太阳能来来进行提供，节省大量的能源，将底生产成本。
