申请日2018.04.02
公开(公告)日2019.01.01
IPC分类号C02F9/02; G21F9/12; C02F103/16; C02F101/20
摘要
本实用新型公开了稀土冶炼废水一体化除去重金属和放射性元素的装置，包括过滤箱，所述过滤箱的底部开设有通孔，通孔内插设有电机的输出端，电机的输出端套接有旋转轴，旋转轴的两侧焊接有连接杆，连接杆胶合有转动杆，转动杆套接有推动杆，推动杆的一侧焊接有固定杆，固定杆栓接有支撑杆，支撑杆的底端的中部插设有旋转轴，且支撑杆的顶端接触有滤网，电机带动旋转轴旋转，使连接杆带动转动杆旋转，使支撑杆和推动杆将滤网带动向上，直到高于过滤箱的顶部，方便滤网更换，且更换滤网后会使过滤速度加快并使过滤效率提高，避免废渣堵塞滤网，吸附箱内填充的活化沸石沙可吸附重金属离子，且吸附池内填充的软锰矿沙或重晶石沙便于吸附放射性元素。
权利要求书

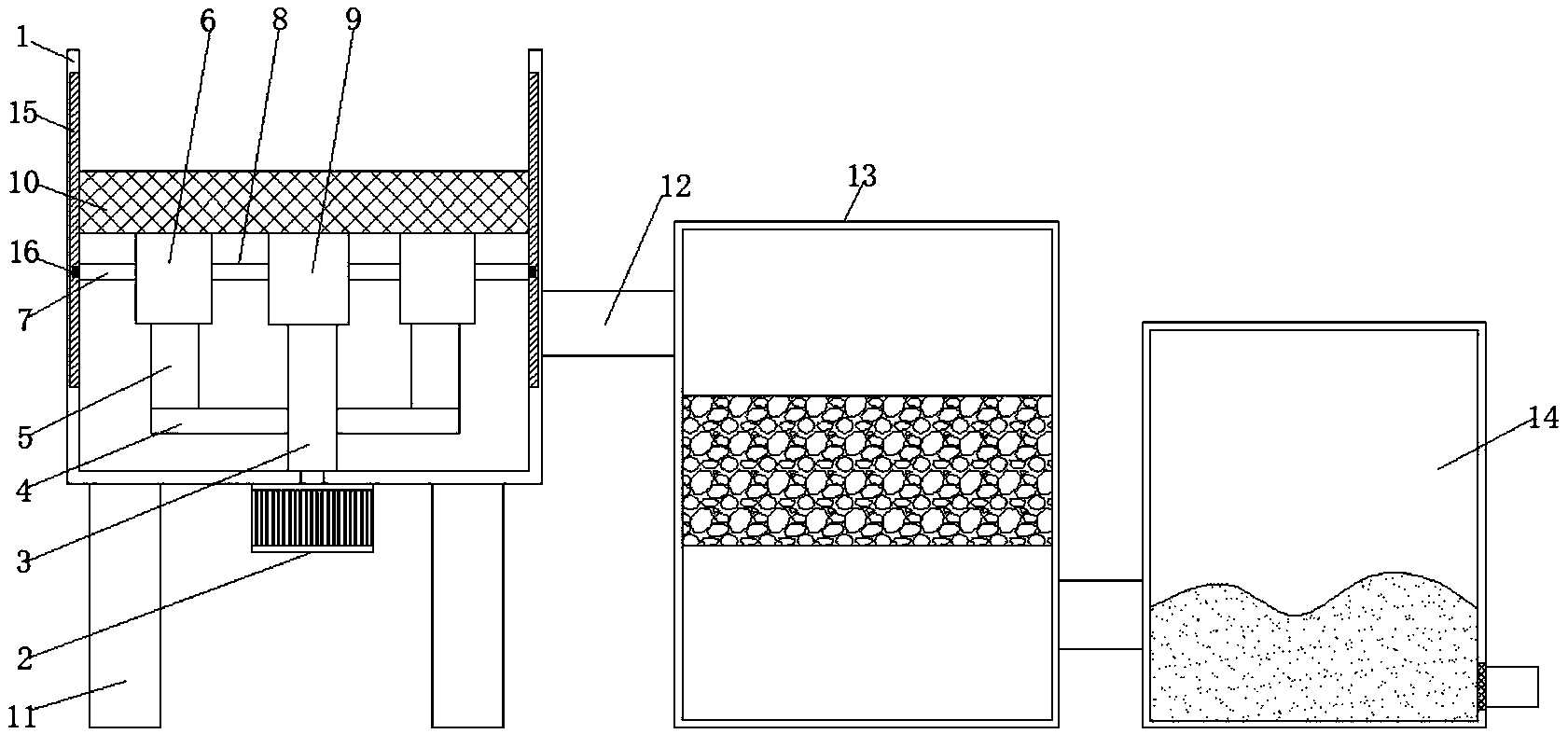

1.稀土冶炼废水一体化除去重金属和放射性元素的装置，包括过滤箱(1)，其特征在于，所述过滤箱(1)的底部开设有通孔，通孔内插设有电机(2)的输出端，所述电机(2)的输出端套接有旋转轴(3)，所述旋转轴(3)的两侧焊接有连接杆(4)，所述连接杆(4)胶合有转动杆(5)，所述转动杆(5)套接有推动杆(6)，所述推动杆(6)的一侧焊接有横杆(7)，且推动杆(6)的另一侧焊接有固定杆(8)，所述固定杆(8)栓接有支撑杆(9)，所述支撑杆(9)的底端的中部插设有旋转轴(3)，且支撑杆(9)的顶端接触有滤网(10)，所述过滤箱(1)的底部焊接有底座(11)，且过滤箱(1)的一侧开设有出水口(12)，所述出水口(12)连接有吸附箱(13)。
2.根据权利要求1所述的稀土冶炼废水一体化除去重金属和放射性元素的装置，其特征在于，所述连接杆(4)关于旋转轴(3)的中轴线对称设置。
3.根据权利要求1所述的稀土冶炼废水一体化除去重金属和放射性元素的装置，其特征在于，所述过滤箱(1)的两侧的内壁开设有竖直方向的滑槽(15)，滑槽(15)内壁滑动连接有滑块(16)，滑块(16)远离滑槽(15)的一端焊接有横杆(7)。
4.根据权利要求1所述的稀土冶炼废水一体化除去重金属和放射性元素的装置，其特征在于，所述电机(2)的输出端套接有密封圈，密封圈为圆环形。
5.根据权利要求1所述的稀土冶炼废水一体化除去重金属和放射性元素的装置，其特征在于，所述支撑杆(9)和推动杆(6)的顶端都安装有磁铁，磁铁与滤网(10)相接触。
6.根据权利要求1所述的稀土冶炼废水一体化除去重金属和放射性元素的装置，其特征在于，所述吸附箱(13)内填充有活化沸石沙，吸附箱(13)的一侧通过水管连接有吸附池(14)，吸附池(14)内填充有软锰矿沙或重晶石沙。
说明书
稀土冶炼废水一体化除去重金属和放射性元素的装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及稀土冶炼废水一体化除去重金属和放射性元素的装置。
背景技术
稀土,是化学周期表中镧系元素和钪、钇共十七种金属元素的总称，人们通过将稀土冶炼，来得到这些金属，因需求变大，所得的废水也就越多，只有经过处理达标的废水才能排放，不然对人类有极大危害，废水处理中有一道处理工序为除去废水中重金属和放射性元素。因悬浮物会影响吸附效果，故在此工序处理废水之前需要经过过滤，将一些悬浮物除去，然而滤网会因渣滓堆积而堵塞，极度影响过滤效率，最终影响重金属和放射性元素的去除效果。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的稀土冶炼废水一体化除去重金属和放射性元素的装置。
为了实现上述目的，本实用新型采用了如下技术方案：
稀土冶炼废水一体化除去重金属和放射性元素的装置，包括过滤箱，所述过滤箱的底部开设有通孔，通孔内插设有电机的输出端，所述电机的输出端套接有旋转轴，所述旋转轴的两侧焊接有连接杆，所述连接杆胶合有转动杆，所述转动杆套接有推动杆，所述推动杆的一侧焊接有横杆，且推动杆的另一侧焊接有固定杆，所述固定杆栓接有支撑杆，所述支撑杆的底端的中部插设有旋转轴，且支撑杆的顶端接触有滤网，所述过滤箱的底部焊接有底座，且过滤箱的一侧开设有出水口，所述出水口连接有吸附箱，所述吸附箱的一侧通过水管连接有吸附池。
优选的，所述连接杆关于旋转轴的中轴线对称设置。
优选的，所述过滤箱的两侧的内壁开设有竖直方向的滑槽，滑槽内壁滑动连接有滑块，滑块远离滑槽的一端焊接有横杆。
优选的，所述电机的输出端套接有密封圈，密封圈为圆环形。
优选的，所述支撑杆和推动杆的顶端都安装有磁铁，磁铁与滤网相接触。
本实用新型的有益效果是：
将废水从过滤箱的顶部通入，启动电机，使电机带动旋转轴旋转，使连接杆带动转动杆旋转，支撑杆的两侧栓接有固定杆,固定杆焊接有推动杆，推动杆连接有横杆，横杆胶合的滑块卡接在滑槽内部，使支撑杆和推动杆无法旋转，只能在滑槽的竖直方向上移动，电机运转，使支撑杆和推动杆将滤网带动向上，直到高于过滤箱的顶部，此时可将滤网更换，将新的滤网放置在支撑杆上，使电机转向与之前相反，支撑杆和推动杆的顶端都安装有磁铁，磁铁与滤网吸合，使支撑杆和推动杆带动滤网下降，直到合适的位置，关闭电机，更换了滤网后，会加速过滤的速度，使过滤效率提高，避免废渣堵塞滤网，消除废水中悬浮物对下一步重金属和放射性元素的吸附去除的影响，提高去除效率。
