申请日2018.04.02
公开(公告)日2019.01.11
IPC分类号C02F9/04
摘要
本实用新型公开了一种低碳环保污水处理设备，属于建筑环保领域，包括入水管、水箱、出水管、过滤箱、消毒箱、净化箱和罐体，所述的过滤箱、消毒箱、净化箱自上至下依次设置在罐体内，所述的罐体底端接通出水管，所述的入水管、过滤箱、消毒箱、净化箱和水管依次相接通，所述的过滤箱内横置有滤网，位于过滤箱之间消毒箱设置有电机，电机上配装有转轴，转轴穿过消毒箱延伸至箱体内，所述转轴7的表面通过固定有搅拌桨叶，净化箱与出水管相连接的管路内配装有电磁阀。该装置，处理污水速度快，效率高，便于推广使用。
权利要求书

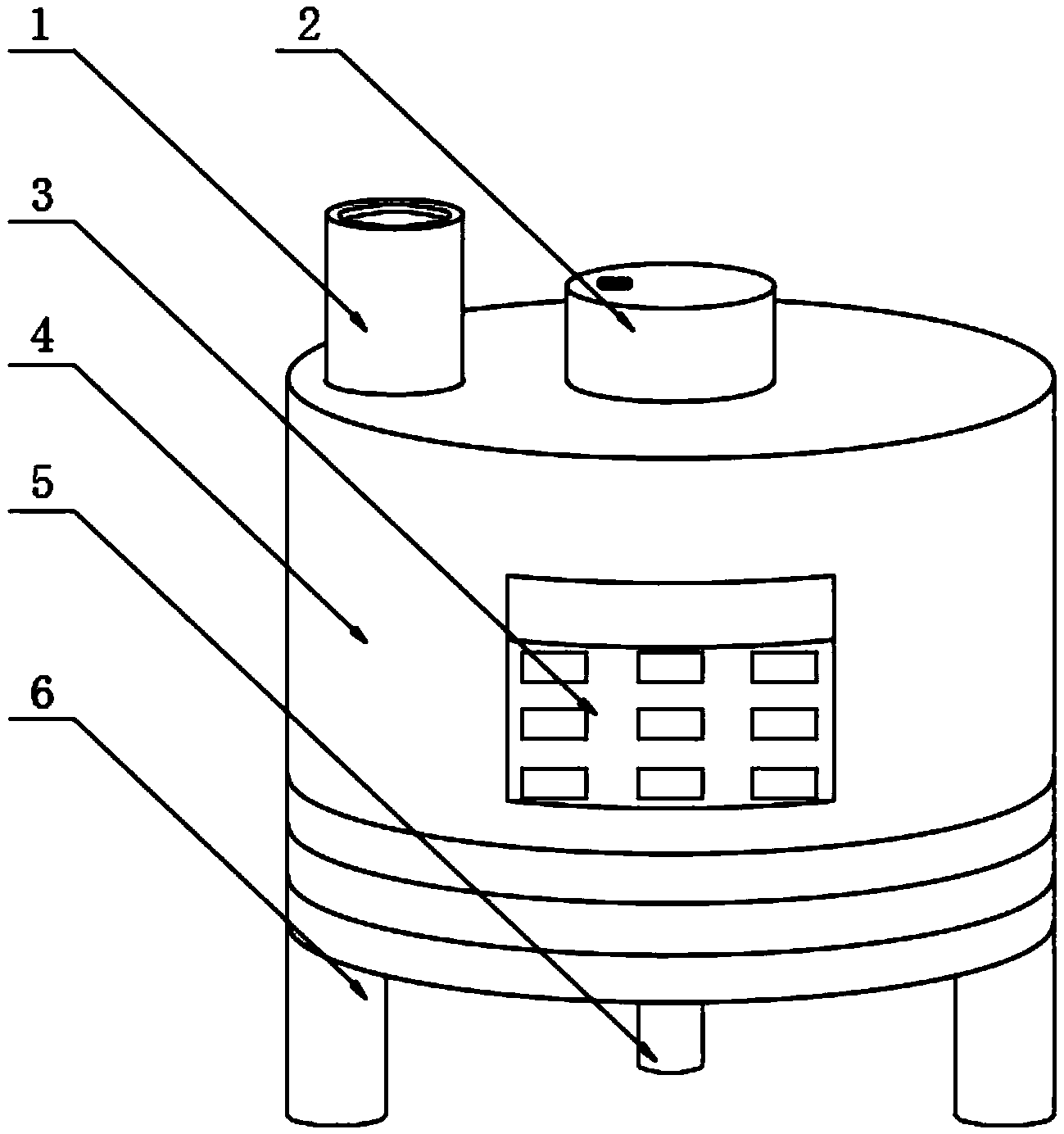

1.一种低碳环保污水处理设备，其特征在于：包括入水管(1)、水箱(2)、出水管(6)、过滤箱(10)、消毒箱(13)、净化箱(17)和罐体(4)，所述的过滤箱(10)、消毒箱(13)、净化箱(17)自上至下依次设置在罐体内，所述的罐体(4)底端接通出水管(6)，所述的入水管(1)、过滤箱(10)、消毒箱(13)、净化箱(17)和出水管(6)依次相接通，所述的过滤箱(10)内横置有滤网(9)，位于过滤箱(10)之间消毒箱(13)设置有电机(8)，电机(8)上配装有转轴(7)，转轴(7)穿过消毒箱(13)延伸至箱体内，所述转轴(7)的表面通过固定有搅拌桨叶(12)，净化箱(17)与出水管(6)相连接的管路内配装有电磁阀。
2.根据权利要求1所述的一种低碳环保污水处理设备，其特征在于：所述的罐体(4)的底部设置有一个支撑柱(5)和两个出水管(6)，两个出水管(6)和一个支撑柱(5)三角形均匀分布。
3.根据权利要求2所述的一种低碳环保污水处理设备，其特征在于：位于净化箱(17)内横置有中空纤维超滤膜(15)。
4.根据权利要求3所述的一种低碳环保污水处理设备，其特征在于：还包括臭氧器(16)，臭氧器(16)设置在净化箱(17)内，净化箱(17)位于中空纤维超滤膜(15)下方。
5.根据权利要求1所述的一种低碳环保污水处理设备，其特征在于：还包括喷嘴(18)，所述喷嘴(18)的内配装有第二电磁阀(20)。
6.根据权利要求5所述的一种低碳环保污水处理设备，其特征在于：还包括输水管，所述的输水管一端与水箱(2)相连通，输水管的另一端与消毒箱(13)相接通。
7.根据权利要求1所述的一种低碳环保污水处理设备，其特征在于：所述过滤箱(10)、消毒箱(13)和净化箱(17)之间均通过导管连接。
说明书
一种低碳环保污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种低碳环保污水处理设备。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，但目前的污水处理不仅过程复杂，而且对环境污染较严重，因此，需要一种新型的低碳环保污水处理设备来解决上述问题。
实用新型内容
本实用新型的目的在于提供一种低碳环保污水处理设备，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：一种低碳环保污水处理设备，其特征在于：包括入水管、水箱、出水管、过滤箱、消毒箱、净化箱和罐体，所述的过滤箱、消毒箱、净化箱自上至下依次设置在罐体内，所述的罐体底端接通出水管，所述的入水管、过滤箱、消毒箱、净化箱和水管依次相接通，所述的过滤箱内横置有滤网，位于过滤箱之间消毒箱设置有电机，电机上配装有转轴，转轴穿过消毒箱延伸至箱体内，所述转轴7的表面通过固定有搅拌桨叶，净化箱与出水管相连接的管路内配装有电磁阀。
进一步的，所述的罐体的底部设置有一个支撑柱和两个出水管，两个出水管和一个支撑柱三角形均匀分布。
进一步的，位于净化箱内横置有中空纤维超滤膜。
进一步的，还包括臭氧器，臭氧器16设置在净化箱内，净化箱位于中空纤维超滤膜下方。
进一步的，还包括喷嘴，所述喷嘴的内配装有第二电磁阀。
进一步的，还包括输水管，所述的输水管一端与水箱2相连通，输水管的另一端与消毒箱相接通。
进一步的，所述的输水管由水箱。
进一步的，还包括加热器，所述的加热器。
进一步的，所述过滤箱、消毒箱和净化箱之间均通过导管连接。
与现有技术相比，本实用新型所达到的有益效果是：
该低碳环保污水处理设备，使用时，将污水从入水管倒入过滤箱内，污水首先会经过滤网，从而除去水中的大颗粒杂质，再让污水在过滤箱内静置一段时间，使水内的漂浮物沉淀下来，再打开过滤箱底部内壁的第一电磁阀，使污水流入消毒箱内，同时打开电机和第二电磁阀，第二电磁阀打开即会使得喷嘴喷出消毒水，从而对污水进行杀菌处理，完成了杀菌预处理，一体性较好，自动化程度高，
电机则会搅动污水和消毒水，从而加快消毒的速率，消毒后，再打开消毒箱底部内壁的第一电磁阀，使得污水流入净化箱内，污水首先会通过中空纤维超滤膜，中空纤维超滤膜会滤去水内的悬浮物质和胶体物质，再打开臭氧器，除去水内的异味，此时，整个污水的处理过程完成，整体装置简单高效。
