申请日2018.04.02
公开(公告)日2019.01.18
IPC分类号C02F1/40
摘要
本实用新型提供了一种分离废水中油类或其它碳氢化合物的设备，其特征在于，它包括罐体，罐体的前后两侧开口呈管状，罐体底部设有排水口，罐体两侧与密封外罩连接，密封外罩上部设有出油口，密封外罩设有污水入口，密封外罩前侧设有净水出口，罐体中设有波形板组，波形板组包括若干波形板，波形板相互平行布置，波形板组外部套接旋转体，旋转体与罐体之间设有隔板，旋转体中央设有旋转轴;本实用新型的优点在于：装置包括有一个固定罐体，该罐体中含有一个可以在罐中旋转的波形板组，这一设计使得在清洗波形板组期间，只需要转动波形板组，而不是将其整个拆下来，结构灵活，易于清洗。
权利要求书

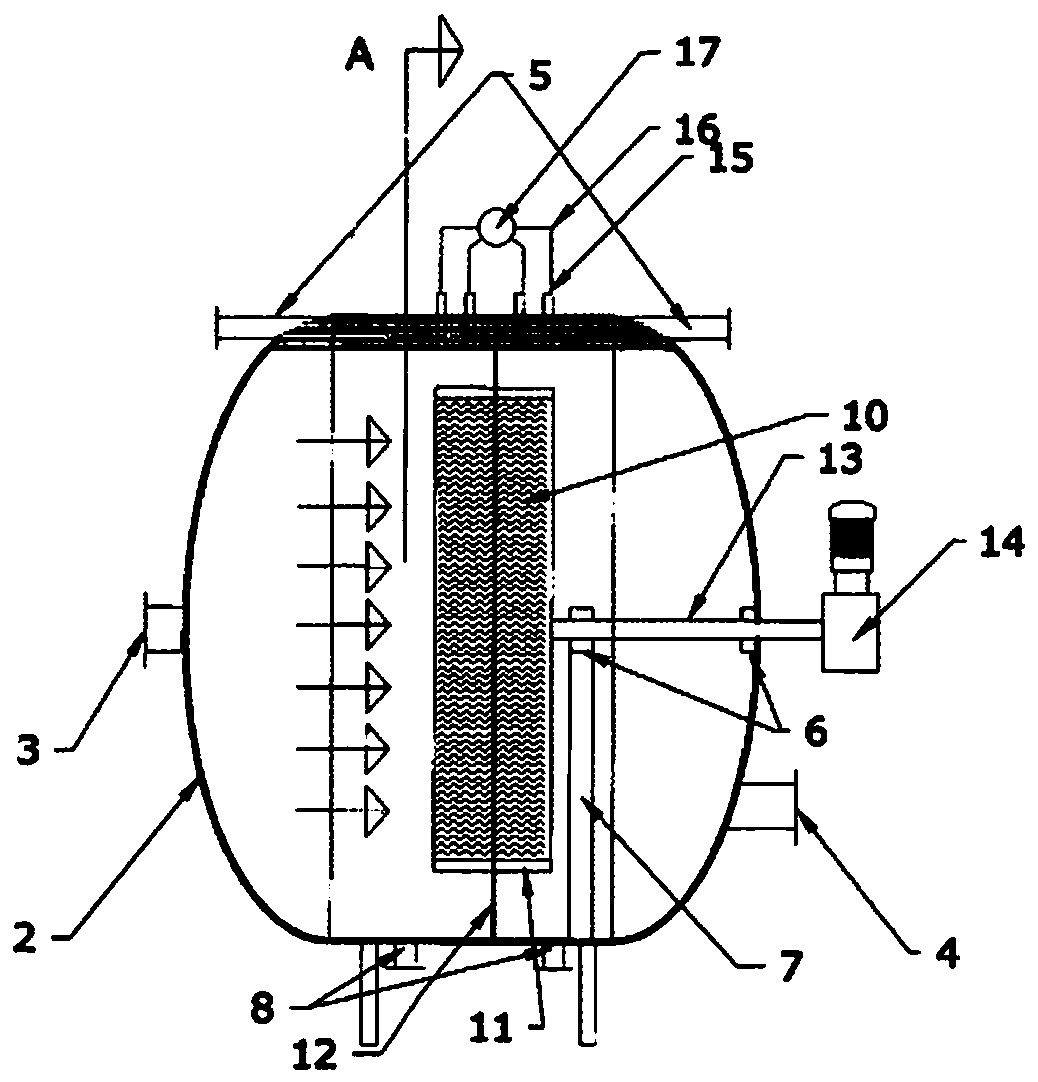

1.一种分离废水中油类或其它碳氢化合物的设备，其特征在于，它包括罐体，所述罐体的前后两侧开口呈管状，所述罐体沿水平方向设置，所述罐体的底部设有排水口，所述罐体的上方设有供水器，所述供水器通过供水管道与清洗喷嘴连接，所述清洗喷嘴的下部穿过罐体的上端延伸至罐体内，所述罐体的两侧均与密封外罩连接，所述密封外罩的上部设有出油口，后侧的密封外罩设有污水入口，前侧的密封外罩设有净水出口，所述罐体中设有波形板组，所述波形板组的外缘轮廓呈矩形块状，所述波形板组包括若干波形板，所述波形板相互平行布置，所述波形板组的外部套接旋转体，所述旋转体的外壁与罐体的内壁之间设有隔板，所述隔板的内缘与旋转体的外壁固定连接，所述隔板的外缘贴近罐体的内壁，所述旋转体的中央设有旋转轴，所述旋转轴沿水平方向设置，所述旋转轴沿罐体中轴线方向设置，所述旋转轴凸出于前侧的密封外罩设置，所述旋转轴的前端设有齿轮转动马达，所述波形板组的前方设有支撑件，所述支撑件沿竖直方向设置，所述支撑件的顶端设有轴承，所述旋转轴贯穿轴承设置。
2.根据权利要求1所述的一种分离废水中油类或其它碳氢化合物的设备，其特征在于，所述出油口的数目为两个，所述出油口于两侧密封外罩的上部对称设置，所述净水出口位于密封外罩的下部。
3.根据权利要求1所述的一种分离废水中油类或其它碳氢化合物的设备，其特征在于，所述出油口的数目为一个，所述罐体的前部设有挡板，所述挡板沿竖直方向设置，所述挡板的底端延伸至罐体的中部，所述挡板的顶端与罐体上端的内壁固定连接，所述净水出口位于密封外罩的上部。
4.根据权利要求2或3任意一项所述的一种分离废水中油类或其它碳氢化合物的设备，其特征在于，所述波形板组的侧截面呈正方形。
5.根据权利要求1所述的一种分离废水中油类或其它碳氢化合物的设备，其特征在于，所述罐体的底部设有气体喷嘴。
说明书
一种分离废水中油类或其它碳氢化合物的设备
技术领域
本实用新型涉及废水处理领域，尤其涉及一种分离废水中油类或其它碳氢化合物的设备。
背景技术
该种类型的装置通常被称为油类分离器或聚结过滤器，可用于石油工业，也可用于净化含油或含碳氢化合物的废水或雨水。它包括一个水平放置的，可以在竖直方向上将含油废水从一个波形板上传递到另一个波形板的装置，其中这些波形板相互间有一个固定的间距。传递期间，这些油滴会有上浮的趋势，会在波浪的上部聚集，形成越来越大的油滴，最后在波浪上部的钻孔被去除。
因此，当污水通过一组波形板后，油滴会脱离水。同时，油被收集到震动的波形板上方的空间中，形成油层，浮在水面上方。然后通过定期清洗或者简单的溢流就可以轻易地去除这一油层。
目前已经有许多使用这种分离技术的设备。只要污水中只含有浮液(油等)，它们的运行操作模式都是可靠的，结果也都令人满意。这些浮液很容易就会集中在波浪的上部，并通过位于波形板顶部的孔向上排出。 但现有设备的使用过程中，悬浮固体(SS)的存在却有时会导致在通过波形板上小孔的时候在这里逐渐淤积以致波形板上的小孔完全堵塞。由于波形板是水平放置的，因此淤积在波形板底部的SS难以消除，即使在排空装置时也是如此。
大多数这样类型的设备都是在罐体中安装用固定的波形板组。因此，清洁波形板间累积的沉积固体悬浮物的方法是从罐体中取出波形板组，拆出波形板将其90°摆动，通过使波形板倾斜，沉积物向下流动来达到清洗波形板的目的。
实用新型内容
本实用新型的目的是提供一种分离废水中油类或其它碳氢化合物的设备，结构灵活，易于清洗。
为了实现上述目的，本实用新型的技术方案是：
一种分离废水中油类或其它碳氢化合物的设备，其特征在于，它包括罐体，所述罐体的前后两侧开口呈管状，所述罐体沿水平方向设置，所述罐体的底部设有排水口，所述罐体的上方设有供水器，所述供水器通过供水管道与清洗喷嘴连接，所述清洗喷嘴的下部穿过罐体的上端延伸至罐体内，所述罐体的两侧均与密封外罩连接，所述密封外罩的上部设有出油口，后侧的密封外罩设有污水入口，前侧的密封外罩设有净水出口，所述罐体中设有波形板组，所述波形板组的外缘轮廓呈矩形块状，所述波形板组包括若干波形板，所述波形板相互平行布置，所述波形板组的外部套接旋转体，所述旋转体的外壁与罐体的内壁之间设有隔板，所述隔板的内缘与旋转体的外壁固定连接，所述隔板的外缘贴近罐体的内壁，所述旋转体的中央设有旋转轴，所述旋转轴沿水平方向设置，所述旋转轴沿罐体中轴线方向设置，所述旋转轴凸出于前侧的密封外罩设置，所述旋转轴的前端设有齿轮转动马达，所述波形板组的前方设有支撑件，所述支撑件沿竖直方向设置，所述支撑件的顶端设有轴承，所述旋转轴贯穿轴承设置。
进一步地，所述出油口的数目为两个，所述出油口于两侧密封外罩的上部对称设置，所述净水出口位于密封外罩的下部。
进一步地，所述出油口的数目为一个，所述罐体的前部设有挡板，所述挡板沿竖直方向设置，所述挡板的底端延伸至罐体的中部，所述挡板的顶端与罐体上端的内壁固定连接，所述净水出口位于密封外罩的上部。
进一步地，所述波形板组的侧截面呈正方形。
进一步地，所述罐体的底部设有气体喷嘴。
本实用新型的优点在于：装置包括有一个固定罐体，该罐体中含有一个可以在罐中旋转的波形板组，这一设计使得在清洗波形板组期间，只需要转动波形板组，而不是将其整个拆下来，结构灵活，易于清洗。
