申请日2018.04.02
公开(公告)日2019.01.18
IPC分类号C02F3/02; C02F101/16; C02F101/30
摘要
本实用新型公开了一种城镇新农村污水处理一体化装置。外壳体左侧上部设置有布水槽,布水槽外侧连接有进出水管,布水槽内侧连接有气提回流装置,外壳体顶部设置有多个检修口,检修口通过密封垫连接检修口连接管,检修口连接管顶部设置有检修井盖,外壳体内部纵向设置有第一间隔板,第一间隔板右侧横向设置有第二间隔板,第二间隔板下方设置有第三填料支架,第一间隔板上下穿设有第一填料支架、第二填料支架,曝气系统通过螺杆固定在外壳体内部,外壳体顶部还设置有与曝气系统相连的设备舱。本实用新型集去除BOD5、COD、NH3‑N于一身,具有技术性能稳定可靠,处理效果好,投资省,自动化运行,维护操作方便。
权利要求书

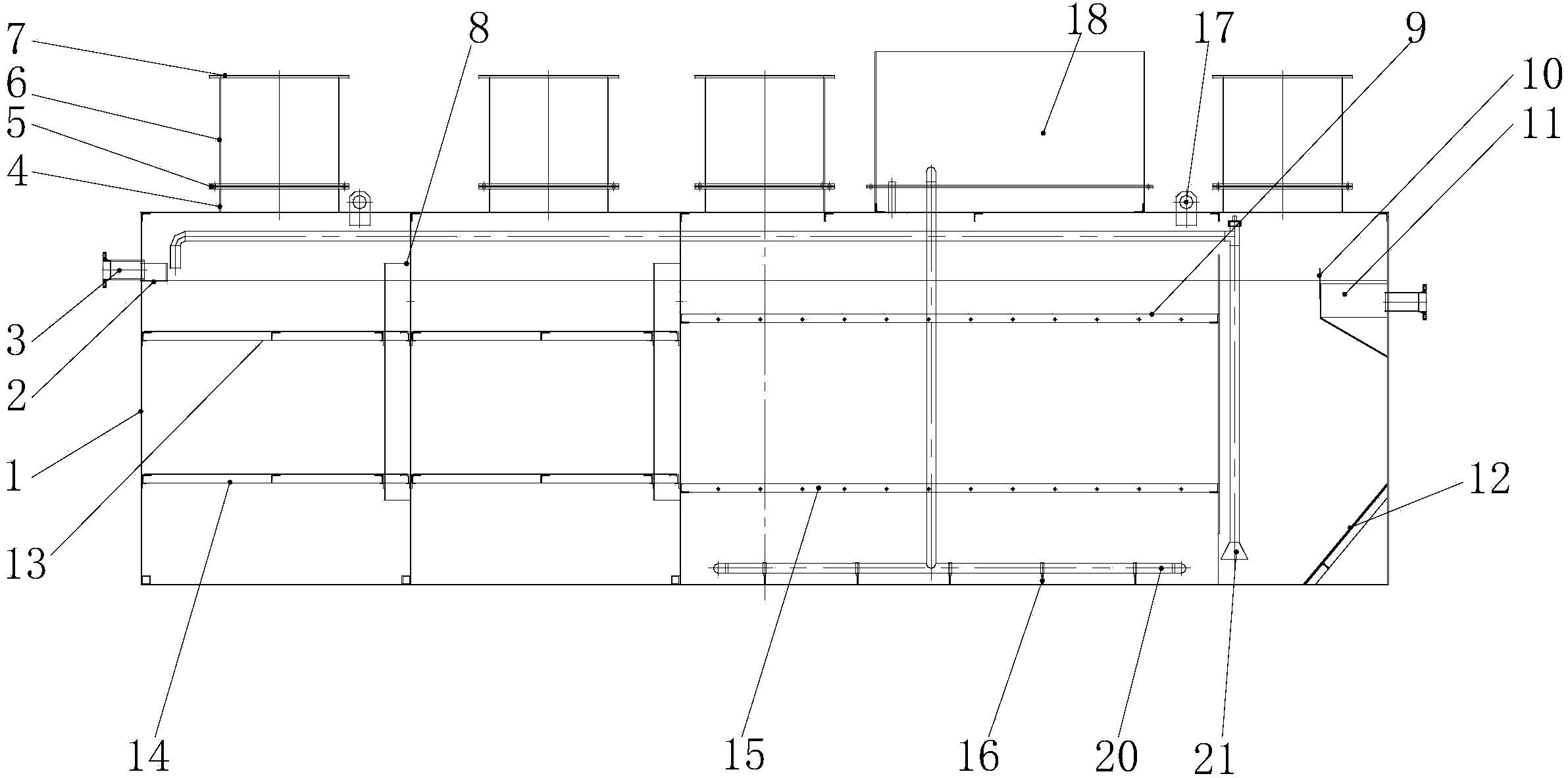

1.城镇新农村污水处理一体化装置,其特征在于,包括外壳体(1)、布水槽(2)、进出水管(3)、检修口(4)、密封垫(5)、检修口连接管(6)、检修井盖(7)、第一间隔板(8)、第二间隔板(9)、溢流板(10)、出水堰(11)、导板(12)、第一填料支架(13)、第二填料支架(14)、第三填料支架(15)、螺杆(16)、吊耳(17)、设备舱(18)、加强筋(19)、曝气系统(20)和气提回流装置(21),外壳体(1)左侧上部设置有布水槽(2),布水槽(2)外侧连接有进出水管(3),布水槽(2)内侧连接有气提回流装置(21),气提回流装置(21)底部右侧设置有导板(12),外壳体(1)顶部设置有多个检修口(4),检修口(4)通过密封垫(5)连接检修口连接管(6),检修口连接管(6)顶部设置有检修井盖(7),外壳体(1)内部纵向设置有第一间隔板(8),第一间隔板(8)右侧横向设置有第二间隔板(9),第二间隔板(9)下方设置有第三填料支架(15),第一间隔板(8)上下穿设有第一填料支架(13)、第二填料支架(14),曝气系统(20)通过螺杆(16)固定在外壳体(1)内部,外壳体(1)顶部还设置有与曝气系统(20)相连的设备舱(18),设备舱(18)与外壳体(1)连接处设置有加强筋(19),外壳体(1)上部右侧还设置有出水堰(11),出水堰(11)内侧设置有溢流板(10),外壳体(1)顶部还设置有吊耳(17)。
2.根据权利要求1所述的城镇新农村污水处理一体化装置,其特征在于,所述的第一填料支架(13)、第二填料支架(14)、第三填料支架(15)上设置有悬浮填料或组合填料。
说明书
城镇新农村污水处理一体化装置
技术领域
本实用新型涉及的是有机废水处理装置技术领域,具体涉及一种城镇新农村污水处理一体化装置。
背景技术
传统的农村污水处理装置存在污水处理不全面,处理效果不佳的问题,而且处理技术的稳定性差,投资大,运行维护不便,占地面积大,需要进行采暖保温措施,非常复杂,综上所述,本实用新型设计了一种城镇新农村污水处理一体化装置。
实用新型内容
针对现有技术上存在的不足,本实用新型目的是在于提供一种城镇新农村污水处理一体化装置,集去除BOD5、COD、NH3-N于一身,具有技术性能稳定可靠,处理效果好,投资省,自动化运行,维护操作方便,不占地表面积,不需盖房,不需采暖保温等优点。
为了实现上述目的,本实用新型是通过如下的技术方案来实现:城镇新农村污水处理一体化装置,包括外壳体、布水槽、进出水管、检修口、密封垫、检修口连接管、检修井盖、第一间隔板、第二间隔板、溢流板、出水堰、导板、第一填料支架、第二填料支架、第三填料支架、螺杆、吊耳、设备舱、加强筋、曝气系统和气提回流装置,外壳体左侧上部设置有布水槽,布水槽外侧连接有进出水管,布水槽内侧连接有气提回流装置,气提回流装置底部右侧设置有导板,外壳体顶部设置有多个检修口,检修口通过密封垫连接检修口连接管,检修口连接管顶部设置有检修井盖,外壳体内部纵向设置有第一间隔板,第一间隔板右侧横向设置有第二间隔板,第二间隔板下方设置有第三填料支架,第一间隔板上下穿设有第一填料支架、第二填料支架,曝气系统通过螺杆固定在外壳体内部,外壳体顶部还设置有与曝气系统相连的设备舱,设备舱与外壳体连接处设置有加强筋,外壳体上部右侧还设置有出水堰,出水堰内侧设置有溢流板,外壳体顶部还设置有吊耳。
作为优选,所述的第一填料支架、第二填料支架、第三填料支架上设置有悬浮填料或组合填料。
本实用新型的有益效果:集去除BOD5、COD、NH3-N于一身,具有技术性能稳定可靠,处理效果好,投资省,自动化运行,维护操作方便,不占地表面积,不需盖房,不需采暖保温等优点。本实用新型的城镇新农村污水处理一体化装置可设置成地埋式,地面之上可种花种草,不影响周围环境。
