申请日2018.04.02
公开(公告)日2019.01.22
IPC分类号C02F1/00
摘要
污水处理池布水器，安装在污水处理池的顶部，分水箱上安装有一根主进水管和多根分水管，在每根分水管上安装有多根下水管，下水管穿过污水处理池顶部，通过喇叭形插接口插入污水处理池内，管口位于池子底部，在每根下水管上端伸出污水处理池的管体上安装有带流量计的电磁阀，电磁阀通过信号线与总控制器连接。采用本技术方案，布水器设计在污水处理池的顶部，下水管通过喇叭形的插接口从上部插入污水处理池内，插装和取出均很方便，分水管和下水管的安装和维修在池子外部进行，比较方便;在下水管上安装的带流量计的电磁阀，通过流量计可以判断下水管和分水管的阻塞情况，通过电磁阀可以控制污水处理池内的进水情况。
权利要求书

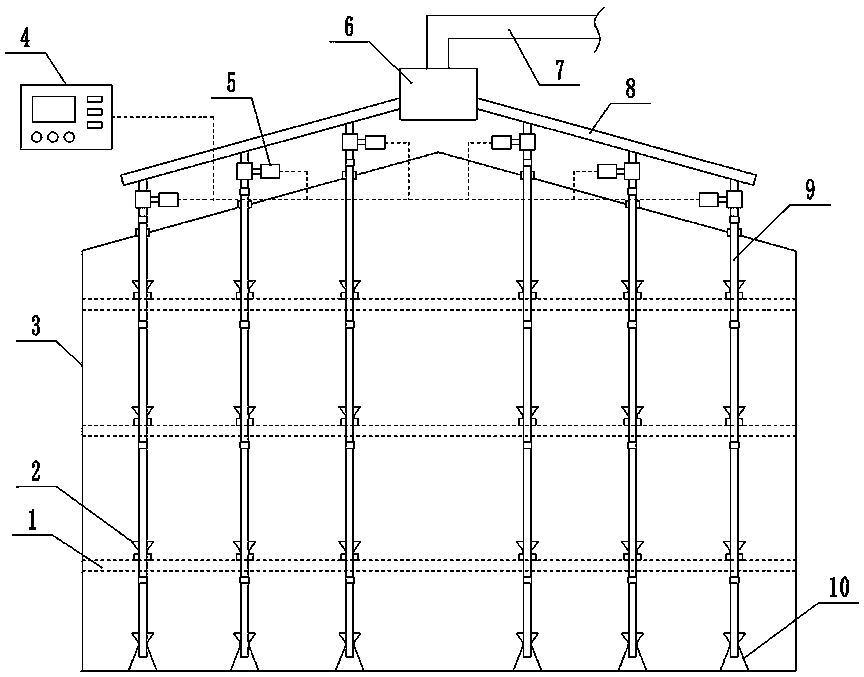

1.污水处理池布水器，其特征在于：布水器的分水箱(6)安装在污水处理池(3)的顶部，分水箱(6)上安装有一根主进水管(7)和多根分水管(8)，分水管(8)呈星形排布，在每根分水管(8)上安装有多根下水管(9)，下水管(9)穿过污水处理池顶部插入污水处理池(3)内，下水管(9)的下部活动插装在污水处理池(3)底部的喇叭形定位架(10)上，下水管(9)的出水口接近污水处理池(3)底部，在污水处理池(3)内的隔层板(1)上设计有与下水管位置对应喇叭形插接口(2)，下水管(9)活动套装在喇叭形插接口(2)内，在每根下水管(9)上端伸出污水处理池(3)的管体上安装有带流量计的电磁阀(5)，电磁阀(5)通过信号线与总控制器(4)连接。
说明书
污水处理池布水器
技术领域
本技术属于污水处理装置技术领域，涉及一种污水处理池布水器。
背景技术
现有技术中，污水处理池的污水布水管设计在污水处理池的底部，由总进水管、分水箱、分水管和出水管组成，出水管的管口位于污水处理池的底部。这种设计的污水布水管，深埋在地下，污水中的固定物质容易沉淀在分水管内阻塞管道，管道阻塞后不容易发现，并且管道的维修很不方便。
发明内容
本实用新型针对现有技术中，污水处理池的布水管安装在池子底部，其分水管容易阻塞，阻塞后检查和维修很不方便的问题，本实用新型提供一种污水处理池布水器，解决现有技术中存在的问题。
本实用新型的技术方案是：一种污水处理池布水器，布水器的分水箱安装在污水处理池的顶部，分水箱上安装有一根主进水管和多根分水管，分水管呈星形排布，在每根分水管上安装有多根下水管，下水管穿过污水处理池顶部插入污水处理池内，下水管的下部活动插装在污水处理池底部的喇叭形定位架上，下水管的出水口接近污水处理池底部，在污水处理池内的隔层板上设计有与下水管位置对应喇叭形插接口，下水管活动套装在喇叭形的插接口内，在每根下水管上端伸出污水处理池的管体上安装有带流量计的电磁阀，电磁阀通过信号线与总控制器连接。
采用本技术方案，布水器设计在污水处理池的顶部，下水管通过喇叭形的插接口从上部插入污水处理池内，插装和取出均很方便，分水管和下水管的安装和维修在池子外部进行，比较方便;在下水管上安装的带流量计的电磁阀，通过流量计可以判断下水管和分水管的阻塞情况，通过电磁阀可以控制在污水处理池内的进水情况。
