申请日2018.04.02
公开(公告)日2018.12.11
IPC分类号C02F1/04; C02F103/10
摘要
本实用新型公开了一种油田废水回收利用装置，包括蒸发罐，所述蒸发罐的内壁夹层内设置有镍铬电阻丝层，所述蒸发罐的一侧上端设有进水管，所述蒸发罐的另一侧上端设有出气管，所述蒸发罐的另一侧下端设置有出水管，所述蒸发罐的上方设置有支撑架，所述支撑架的上端设置有第一电机架，所述第一电机架内设置有第一电机，所述第一电机的输出轴一端通过联轴器和丝杆的一端轴接，所述丝杆上传动套接有丝杆螺母，该油田废水回收利用装置，在蒸发罐体内设置除垢机构，便捷快速的完成对蒸发罐内的除垢处理，使蒸馏装置始终保持良好的工作性能。
权利要求书

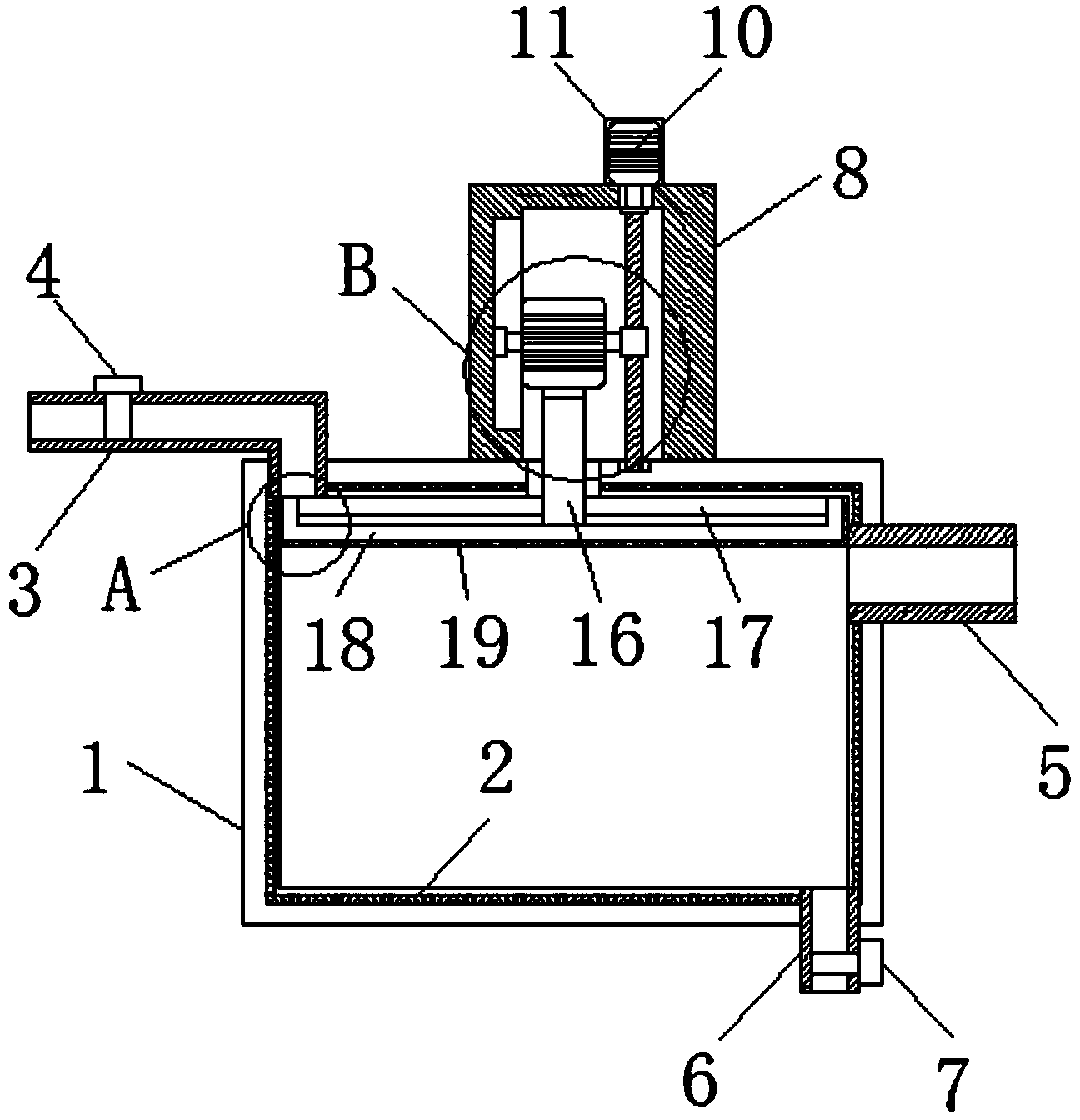

1.一种油田废水回收利用装置，包括蒸发罐(1)，其特征在于：所述蒸发罐(1)的内壁夹层内设置有镍铬电阻丝层(2)，所述蒸发罐(1)的一侧上端设有进水管(3)，所述蒸发罐(1)的另一侧上端设有出气管(5)，所述蒸发罐(1)的另一侧下端设置有出水管(6)，所述蒸发罐(1)的上方设置有支撑架(8)，所述支撑架(8)的上端设置有第一电机架(11)，所述第一电机架(11)内设置有第一电机(10)，所述第一电机(10)的输出轴一端通过联轴器和丝杆(12)的一端轴接，所述丝杆(12)上传动套接有丝杆螺母(13)，所述丝杆螺母(13)通过连接杆和第二电机(14)的一侧固定连接，所述第二电机(14)的另一侧通过滑块(15)和支撑架(8)的内侧滑动连接，所述第二电机(14)的输出轴一端通过联轴器和主轴(16)的一端固定连接，所述主轴(16)的另一端通过支杆(17)设置有除垢板(18)，所述除垢板(18)的侧面均设置有刮刀(19)。
2.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述进水管(3)上设置有第一阀门(4)，所述出水管(6)上设置有第二阀门(7)。
3.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述出气管(5)的另一端和外置冷凝装置连接。
4.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述第一电机(10)的输出轴通过轴承和支撑架(8)的上端贯穿套接。
5.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述丝杆(12)设置在支撑架(8)的内侧，且丝杆(12)的另一端通过轴套和蒸发罐(1)的上端外侧轴接。
6.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述支撑架(8)的内侧一侧设置有滑槽(9)，所述滑块(15)滑动卡接在滑槽(9)内。
7.根据权利要求1所述的一种油田废水回收利用装置，其特征在于：所述主轴(16)贯穿套接在蒸发罐(1)的上端。
说明书
一种油田废水回收利用装置
技术领域
本实用新型涉及油田废水处理设备技术领域，具体为一种油田废水回收利用装置。
背景技术
油田污水处理。国内外含油污水处理工艺是基本相同的，主要分为除油和过滤两级处理，处理污水进行回注。根据注水地层的地质特性，确定处理深度标准、选择净化工艺和设备。在石油的二次开采中，注水开发是主要的开发方式。目前我国各油田绝大部分开发井都采用注水开发。伴随着油田注水开发生产的进行，出现了两大问题，一是注入水的水源问题;二是注入水和油田采出水的处理及排放问题。
油田污水通常含有较高浓度的碳酸盐、硫酸盐、氯化物，具有形成碳酸钙、硫酸钙等垢的基本条件，因此，结垢是油田水质控制中遇到的最严重的问题之一。
目前对含油废水采用蒸馏的方式，分离出废水中的杂质，到达改善水质量的目的，然而现有的蒸馏装置，在对含有废水进行蒸馏过程中，容易结垢，导致装置损坏。
实用新型内容
本实用新型的目的在于提供一种油田废水回收利用装置，在蒸发罐体内设置除垢机构，便捷快速的完成对蒸发罐内的除垢处理，使蒸馏装置始终保持良好的工作性能，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种油田废水回收利用装置，包括蒸发罐，所述蒸发罐的内壁夹层内设置有镍铬电阻丝层，所述蒸发罐的一侧上端设有进水管，所述蒸发罐的另一侧上端设有出气管，所述蒸发罐的另一侧下端设置有出水管，所述蒸发罐的上方设置有支撑架，所述支撑架的上端设置有第一电机架，所述第一电机架内设置有第一电机，所述第一电机的输出轴一端通过联轴器和丝杆的一端轴接，所述丝杆上传动套接有丝杆螺母，所述丝杆螺母通过连接杆和第二电机的一侧固定连接，所述第二电机的另一侧通过滑块和支撑架的内侧滑动连接，所述第二电机的输出轴一端通过联轴器和主轴的一端固定连接，所述主轴的另一端通过支杆设置有除垢板，所述除垢板的侧面均设置有刮刀。
优选的，所述进水管上设置有第一阀门，所述出水管上设置有第二阀门。
优选的，所述出气管的另一端和外置冷凝装置连接。
优选的，所述第一电机的输出轴通过轴承和支撑架的上端贯穿套接。
优选的，所述丝杆设置在支撑架的内侧，且丝杆的另一端通过轴套和蒸发罐的上端外侧轴接。
优选的，所述支撑架的内侧一侧设置有滑槽，所述滑块滑动卡接在滑槽内。
优选的，所述主轴贯穿套接在蒸发罐的上端。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过第一电机控制丝杆螺母实现上下移动，从而实现除垢板的上下移动，配合第二电机，使除垢板上的刮刀和蒸发罐内侧接触完全，提高了除垢效果;
2、本实用新型在除垢板和刮刀对蒸发罐内除垢完成后，可通过进水管向罐体内进水，通过出水管将刮落的污垢冲洗清出罐体内，使装置始终保持良好的工作状态。
