申请日2018.04.02
公开(公告)日2018.12.07
IPC分类号A45B25/28; A45B25/00
摘要
本实用新型涉及环保领域，具体涉及一种带雨水处理结构的环保雨伞，包括伞柄、伞杆、伞面和伞骨，还包括雨水处理结构，雨水处理结构包括锥形前端、硅胶碗和封堵装置，锥形前端的上部边缘处固定连接有硅胶碗，硅胶碗倒扣于伞杆顶端，锥形前端的内部设有腔体，且其顶部开设有进水孔，锥形前端的底部设有出水孔，锥形前端的弧形外壁上对称开设有滑槽;封堵装置包括支撑杆和圆球，支撑杆的上端固定有滑块，滑块滑动卡接在滑槽内，支撑杆的下端之间连接有横杆，横杆的上侧面垂直固定有圆杆，圆杆的顶部固定有圆球，横杆的两端通过弹簧与锥形前端的底部相连接;本实用新型能够有效地解决现有技术的下雨天收伞时雨水污染地面的问题。
权利要求书
1.一种带雨水处理结构的环保雨伞，包括伞柄、伞杆、伞面和伞骨，其特征在于：还包括雨水处理结构，所述雨水处理结构包括锥形前端、硅胶碗和封堵装置，所述锥形前端的上部边缘处固定连接有硅胶碗，所述硅胶碗倒扣于所述伞杆顶端，所述锥形前端的顶部中心处与伞杆顶端固定相接，所述锥形前端的内部设有腔体，且其顶部开设有进水孔，所述锥形前端的底部设有出水孔，所述出水孔与腔体相通，所述锥形前端的弧形外壁上对称开设有滑槽;所述封堵装置包括支撑杆和圆球，所述支撑杆的上端固定有滑块，所述滑块滑动卡接在滑槽内，所述支撑杆的下端之间连接有横杆，所述横杆的上侧面垂直固定有圆杆，所述圆杆的顶部固定有圆球，所述圆球的球面与出水孔的边沿相接触，所述横杆的两端通过弹簧与锥形前端的底部相连接。
2.根据权利要求1所述的一种带雨水处理结构的环保雨伞，其特征在于，所述硅胶碗弧度大于伞面撑开时伞面顶端弧度，硅胶碗弧度为100°~140°。
3.根据权利要求1所述的一种带雨水处理结构的环保雨伞，其特征在于，所述支撑杆的外壁上固定有锥形套筒。
4.根据权利要求1所述的一种带雨水处理结构的环保雨伞，其特征在于，所述滑块为滑槽最顶端时，所述圆球顶紧在出水孔处。
5.根据权利要求1所述的一种带雨水处理结构的环保雨伞，其特征在于，所述伞面的材料为环保面料。
说明书
一种带雨水处理结构的雨伞
技术领域
本实用新型涉及环保领域，具体涉及一种带雨水处理结构的环保雨伞。
背景技术
伞是一种提供阴凉环境或遮蔽雨、雪的工具。中国是世界上最早发明雨伞的国家，伞是中国劳动人民一个重要的创造。 当时被人们称之为“簦”。上至皇帝出行的黄色罗伞，下至百姓的避雨工具，可以说伞与人们的生活息息相关。受中国文化影响，亚洲许多国家很早就有使用伞的传统，而欧洲至16世纪才开始风靡中国伞。伞的制作材料通常包括了具延展性的布料，和其它可用作骨架的材料与缠线。使用时以手将之举起，虽然伞在最初发明时的主要目的，是用来阻挡阳光，但是现在最常被当作雨天挡雨的雨具。
伞给人类生活带来方便的同时也给人类生活带来诸多不便，雨天由于伞布被雨水打湿，收伞时雨水污染室内地面，出行时雨水污染公共卫生区域。如申请公布号为CN201621175111.7公开的环保雨伞，伞柄顶端同轴设置且倒扣有接水机构，接水机构内设有多个挤水杆，挤水环，挤水绳，接水机构底部设有吸水海绵。但是该实用新型依旧存在许多问题，如用料较多，结构复杂不容易实现其功能，其次接水口较窄存在水溅出接水机构的现象，另外接水机构设有吸水海绵导致集水空间不够。
实用新型内容
针对现有技术所存在的上述缺点，本实用新型提供了一种带雨水处理结构的环保雨伞，能够有效地解决现有技术的雨伞在收伞时雨水淋湿地面问题，收集雨水不充分的问题，同时解决了收集雨水时伞尖雨水溅出的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：

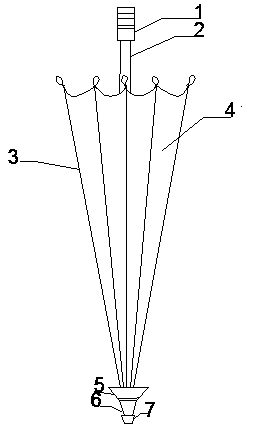

一种带雨水处理结构的环保雨伞，包括伞柄、伞杆、伞面和伞骨，还包括雨水处理结构，所述雨水处理结构包括锥形前端、硅胶碗和封堵装置，所述锥形前端的上部边缘处固定连接有硅胶碗，所述硅胶碗倒扣于所述伞杆顶端，所述锥形前端的顶部中心处与伞杆顶端固定相接，所述锥形前端的内部设有腔体，且其顶部开设有进水孔，所述锥形前端的底部设有出水孔，所述出水口与腔体相通，所述锥形前端的弧形外壁上对称开设有滑槽;所述封堵装置包括支撑杆和圆球，所述支撑杆的上端固定有滑块，所述滑块滑动卡接在滑槽内，所述支撑杆的下端之间连接有横杆，所述横杆的上侧面垂直固定有圆杆，所述圆杆的顶部固定有圆球，所述圆球的球面与出水孔的边沿相接触，所述横杆的两端通过弹簧与锥形前端的底部相连接。
更进一步地，所述硅胶碗弧度大于伞面撑开时伞面顶端弧度，硅胶碗弧度为100°~140°。
更进一步地，所述支撑杆的外壁上固定有锥形套筒。
更进一步地，所述滑块为滑槽最顶端时，所述圆球顶紧在出水孔处。
更进一步地，所述伞面的材料为环保面料。
采用本实用新型提供的技术方案，与已知的公有技术相比，具有如下有益效果：
本实用新型通过锥形前端进水孔的设计，可以快速简单地实现对伞面雨水的收集，使用方便，结构简单易操作;通过滑槽以及滑块的设计，使得放水操作更轻松省力;通过圆球以及弹簧的设计，使得非人力促使情况下，圆球始终顶紧在出水孔处，避免了漏水现象。本实用新型通过锥形前端的内部腔体的设计，使得存水空间较大，避免雨水过多而溢出。本实用新型通过硅胶碗的设计，可以有效增大集水体积，同时硅胶柔软有韧性，具有缓冲作用，避免收伞时雨水溅出污染地面。
