申请日2018.04.02
公开(公告)日2018.12.11
IPC分类号B01F7/18; B01F1/00; B01F11/00
摘要
本实用新型公开了一种污水处理设备的絮凝剂溶解装置，包括安装箱，安装箱的顶部安装有混合箱，安装箱的内侧壁安装有沿水平方向设置的推杆电机，推杆电机的推杆端连接有活动杆，活动杆远离推杆电机一端的外圈活动套接有与安装箱内壁固定连接的限位杆，活动杆伸出限位杆的一端焊接有挡块，活动杆的顶部铰接有等距设置的连接杆，连接杆远离活动杆的一端铰接有与安装箱活动套接的支撑杆，支撑杆伸入混合箱一端的外圈套接有与混合箱底部内壁固定连接的固定箱，本装置能够在絮凝剂溶解时，防止絮凝剂在溶解时聚集成的团在安装箱顶部积存形成块状体，觉少了配制搅拌时间，提高了污水处理剂的使用效率，符合市场需求。
权利要求书

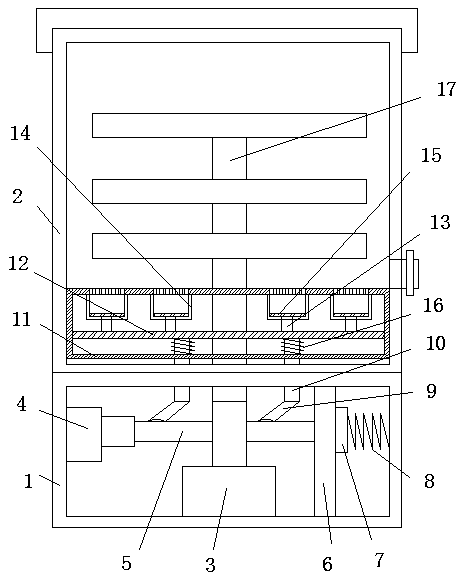

1.一种污水处理设备的絮凝剂溶解装置，包括安装箱(1)，其特征在于，所述安装箱(1)的顶部安装有混合箱(2)，所述安装箱(1)的内侧壁安装有沿水平方向设置的推杆电机(4)，所述推杆电机(4)的推杆端连接有活动杆(5)，所述活动杆(5)远离推杆电机(4)一端的外圈活动套接有与安装箱(1)内壁固定连接的限位杆(6)，所述活动杆(5)伸出限位杆(6)的一端焊接有挡块(7)，所述活动杆(5)的顶部铰接有等距设置的连接杆(9)，所述连接杆(9)远离活动杆(5)的一端铰接有与安装箱(1)活动套接的支撑杆(10)，所述支撑杆(10)伸入混合箱(2)一端的外圈套接有与混合箱(2)底部内壁固定连接的固定箱(11)，所述支撑杆(10)伸入固定箱(11)的一端焊接有第一活动板(12)，所述第一活动板(12)的底部连接有与支撑杆(10)套接的第二弹簧(16)，第二弹簧(16)的另一端与固定箱(11)底部内壁固定连接，所述第一活动板(12)的顶部焊接有呈阵列设置的支杆(13)，所述支杆(13)远离第一活动板(12)一端的外圈活动套接有与固定箱(11)顶部内壁固定连接的套筒(14)，所述支杆(13)伸入套筒(14)的一端焊接有与套筒(14)内壁滑动连接的第二活动板(15)。
2.根据权利要求1所述的一种污水处理设备的絮凝剂溶解装置，其特征在于，所述安装箱(1)的底部内壁安装有沿竖直方向设置的电动机(3)，所述电动机(3)的输出轴连接有转杆(17)，转杆(17)伸出固定箱(11)的一端安装有等距设置的搅拌棒。
3.根据权利要求2所述的一种污水处理设备的絮凝剂溶解装置，其特征在于，所述挡块(7)远离活动杆(5)的一侧连接有与安装箱(1)侧壁固定连接的第一弹簧(8)，所述活动杆(5)电动机(3)的输出轴错位分布。
4.根据权利要求1所述的一种污水处理设备的絮凝剂溶解装置，其特征在于，所述固定箱(11)的顶部开设有位于套筒(14)正上方的多孔网状结构的水孔，且水孔与套筒(14)的内部连通。
5.根据权利要求1所述的一种污水处理设备的絮凝剂溶解装置，其特征在于，所述混合箱(2)的顶部安装有密封盖，所述混合箱(2)的外侧壁开设有位于固定箱(11)上方的开口，开口的内壁安装有出液阀。
说明书
一种污水处理设备的絮凝剂溶解装置
技术领域
本实用新型涉及溶解装置技术领域，尤其涉及一种污水处理设备的絮凝剂溶解装置。
背景技术
污水处理剂，尤其是用于处理含金属离子污水的品种，一般包含有聚丙烯酰胺等絮凝剂，尽管这些絮凝剂及污水处理剂中的其他成分易溶于水，但如果将这种污水处理剂溶于水时加入水中过快、搅拌不均匀时，污水处理剂容易聚集成团，形成块状体，块状体表面将形成一层凝胶膜，阻碍块状体进一步溶解，不但延长配制搅拌时间、降低污水处理剂的使用效率，还容易堵塞管道、水泵等结构，为此我们提出了一种污水处理设备的絮凝剂溶解装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理设备的絮凝剂溶解装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理设备的絮凝剂溶解装置，包括安装箱，所述安装箱的顶部安装有混合箱，所述安装箱的内侧壁安装有沿水平方向设置的推杆电机，所述推杆电机的推杆端连接有活动杆，所述活动杆远离推杆电机一端的外圈活动套接有与安装箱内壁固定连接的限位杆，所述活动杆伸出限位杆的一端焊接有挡块，所述活动杆的顶部铰接有等距设置的连接杆，所述连接杆远离活动杆的一端铰接有与安装箱活动套接的支撑杆，所述支撑杆伸入混合箱一端的外圈套接有与混合箱底部内壁固定连接的固定箱，所述支撑杆伸入固定箱的一端焊接有第一活动板，所述第一活动板的底部连接有与支撑杆套接的第二弹簧，第二弹簧的另一端与固定箱底部内壁固定连接，所述第一活动板的顶部焊接有呈阵列设置的支杆，所述支杆远离第一活动板一端的外圈活动套接有与固定箱顶部内壁固定连接的套筒，所述支杆伸入套筒的一端焊接有与套筒内壁滑动连接的第二活动板。
优选的，所述安装箱的底部内壁安装有沿竖直方向设置的电动机，所述电动机的输出轴连接有转杆，转杆伸出固定箱的一端安装有等距设置的搅拌棒。
优选的，所述挡块远离活动杆的一侧连接有与安装箱侧壁固定连接的第一弹簧，所述活动杆电动机的输出轴错位分布。
优选的，所述固定箱的顶部开设有位于套筒正上方的多孔网状结构的水孔，且水孔与套筒的内部连通。
优选的，所述混合箱的顶部安装有密封盖，所述混合箱的外侧壁开设有位于固定箱上方的开口，开口的内壁安装有出液阀。
与现有的技术相比，本实用新型的有益效果是：
1、本实用新型中，通过安装有会安装箱、电动机、混合箱、转杆以及转杆上安装的多组搅拌棒，使絮凝剂在搅拌下能够最大程度的溶解。
2、本实用新型中，通过安装有推杆电机、活动杆、限位杆、挡块、第一弹簧、连接杆、支撑杆、固定箱、第一活动板、支杆、套筒、第二活动板、第二弹簧，本装置能够在絮凝剂溶解时，防止絮凝剂在溶解时聚集成的团在安装箱顶部积存形成块状体，觉少了配制搅拌时间，提高了污水处理剂的使用效率，使之不易堵塞管道、水泵等结构，符合市场需求。
