申请日2018.04.02
公开(公告)日2018.12.11
IPC分类号C02F9/14
摘要
本实用新型创造提供了一种新型污水处理罐，包括罐体，所述的罐体的内部设置有隔离板、外隔离室、内隔离室、MBR膜，所述的隔离板套于所述的外隔离室的外侧，并固定于所述的罐体的内壁上，所述的内隔离室的上部嵌入所述的外隔离室中，所述的内隔离室位于所述的隔离板的下方，所述的MBR膜套于所述的内隔离室的外侧，并位于所述的外隔离室的下方。本实用新型创造所述的新型污水处理罐同时设置有生物过滤腔、缓冲腔、净化腔、膜腔、成品腔，先对污水进行生物处理，然后进行过滤，过滤后的污水进行缓冲腔，进行一定时间的平衡，然后通过滤芯的净化以及MBR膜的处理，最终处理完成，多个步骤的组合实现了对污水的最有净化，提高了净化处理效果。
权利要求书

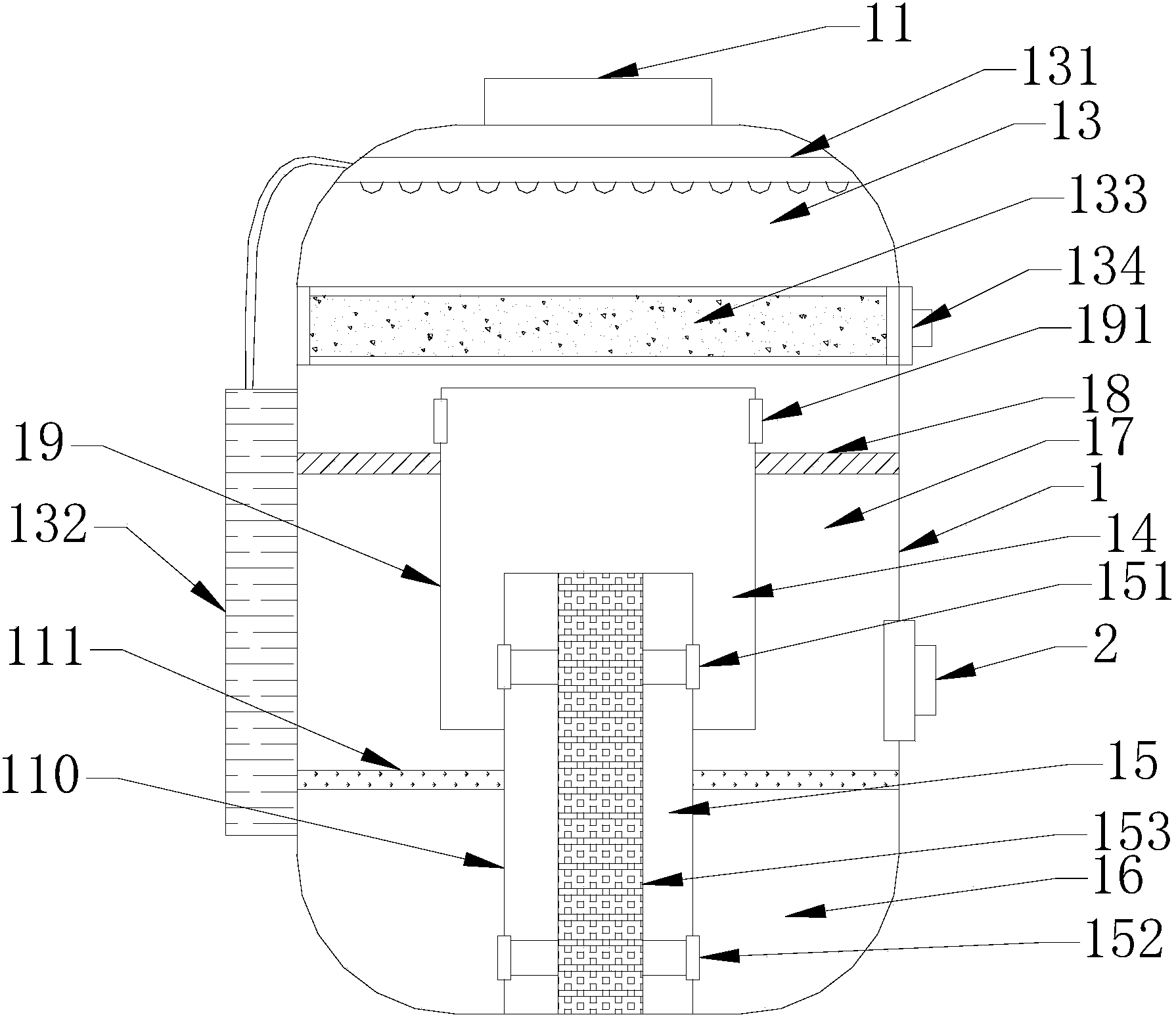

1.一种新型污水处理罐，其特征在于：包括罐体(1)，所述的罐体(1)的内部设置有隔离板(18)、外隔离室(19)、内隔离室(110)、MBR膜(111)，所述的隔离板(18)套于所述的外隔离室(19)的外侧，并固定于所述的罐体(1)的内壁上，所述的内隔离室(110)的上部嵌入所述的外隔离室(19)中，所述的内隔离室(110)位于所述的隔离板(18)的下方，所述的MBR膜套于所述的内隔离室(110)的外侧，并位于所述的外隔离室(19)的下方;
所述的罐体(1)、隔离板(18)与外隔离室(19)的上部包围形成生物过滤腔(13)，所述的外过滤室与内过滤室之间包围成缓冲腔(14)，所述的内过滤室的内部形成净化腔(15)，所述的内过滤室、罐体(1)与、MBR膜(111)之间包围成膜腔(16)，所述的MBR膜(111)、罐体(1)、外过滤腔与内过滤腔之间包围成成品腔(17);
所述的罐体(1)上设有进水口(11)、出水口(12)，所述的进水口(11)位于所述的罐体(1)的顶部，并位于所述的生物过滤腔(13)上，所述的出水口(12)位于所述的成品腔(17)的一侧。
2.根据权利要求1所述的新型污水处理罐，其特征在于：所述的生物过滤腔(13)的内部设置有布水器(131)、过滤网(133)，所述的布水器(131)固定于所述的罐体(1)上，并位于所述的进水口(11)的下方，所述的过滤网(133)位于所述的布水器(131)的下方，所述的罐体(1)上设置有生物剂箱(132)，所述的生物剂箱(132)通过管路与所述的布水器(131)相连通。
3.根据权利要求2所述的新型污水处理罐，其特征在于：所述的过滤网(133)可拆卸的固定于所述的罐体(1)的内壁上。
4.根据权利要求3所述的新型污水处理罐，其特征在于：所述的罐体(1)上设有替换出口(134)，所述的替换出口(134)位于所述的过滤网(133)的一侧。
5.根据权利要求1所述的新型污水处理罐，其特征在于：所述的外隔离室(19)上设有外隔离进口(191)，所述的外隔离进口(191)位于所述的隔离板(18)的上方。
6.根据权利要求1所述的新型污水处理罐，其特征在于：所述的内隔离室(110)上设有内隔离进口(151)、内隔离出口(152)，所述的内隔离进口(151)位于所述的外隔离室(19)的内部，所述的内隔离出口(152)位于所述的内隔离室(110)的下部，并位于所述的MBR膜的下方，所述的内隔离室(110)的内部设置有滤芯(153)。
说明书
一种新型污水处理罐
技术领域
本发明创造属于污水处理领域，尤其是涉及一种新型污水处理罐。
背景技术
现实生活中污水产生量越来越大，相应处理污水的设备也逐步被研发出来。对于一些中小型工厂，对用水要求不是很高，且污水产生量不是很大，目前没有很好地小型污水处理装置来满足这种情况。
对于这些工厂，一般只能采用工厂用水，用完后直接排放;这对水资源是一种浪费，同时排放也会造成环境污染。因此研发一种小型污水处理设备，处理后的废水符合一定使用标准，且自身容易处理，是非常必需的。
发明内容
有鉴于此，本发明创造旨在提出一种新型污水处理罐，水处理效率高。
为达到上述目的，本发明创造的技术方案是这样实现的：
一种新型污水处理罐，包括罐体，所述的罐体的内部设置有隔离板、外隔离室、内隔离室、生物反应器(MBR)膜，所述的隔离板套于所述的外隔离室的外侧，并固定于所述的罐体的内壁上，所述的内隔离室的上部嵌入所述的外隔离室中，所述的内隔离室位于所述的隔离板的下方，所述的MBR膜套于所述的内隔离室的外侧，并位于所述的外隔离室的下方;
所述的罐体、隔离板与外隔离室的上部包围形成生物过滤腔，所述的外过滤室与内过滤室之间包围成缓冲腔，所述的内过滤室的内部形成净化腔，所述的内过滤室、罐体与、MBR膜之间包围成膜腔，所述的MBR膜、罐体、外过滤腔与内过滤腔之间包围成成品腔;
所述的罐体上设有进水口、出水口，所述的进水口位于所述的罐体的顶部，并位于所述的生物过滤腔上，所述的出水口位于所述的成品腔的一侧。
进一步，所述的生物过滤腔的内部设置有布水器、过滤网，所述的布水器固定于所述的罐体上，并位于所述的进水口的下方，所述的过滤网位于所述的布水器的下方，所述的罐体上设置有生物剂箱，所述的生物剂箱通过管路与所述的布水器相连通。
进一步，所述的过滤网可拆卸的固定于所述的罐体的内壁上。
进一步，所述的罐体上设有替换出口，所述的替换出口位于所述的过滤网的一侧。所述的过滤网通过所述的替换出口进行拆卸。
进一步，所述的外隔离室上设有外隔离进口，所述的外隔离进口位于所述的隔离板的上方。
进一步，所述的内隔离室上设有内隔离进口、内隔离出口，所述的内隔离进口位于所述的外隔离室的内部，所述的内隔离出口位于所述的内隔离室的下部，并位于所述的MBR膜的下方，所述的内隔离室的内部设置有滤芯。
相对于现有技术，本发明创造所述的新型污水处理罐具有以下优势：
(1)本发明创造所述的新型污水处理罐同时设置有生物过滤腔、缓冲腔、净化腔、膜腔、成品腔，先对污水进行生物处理，然后进行过滤，过滤后的污水进行缓冲腔，进行一定时间的平衡，然后通过滤芯的净化以及MBR膜的处理，最终处理完成，多个步骤的组合实现了对污水的最有净化，提高了净化处理效果。
(2)本发明创造所述的新型污水处理罐的生物过滤腔内通过布水器对生物制剂的喷洒，使生物制剂有效的与进入罐内的污水进行混合，混合后通过过滤网的过滤，可以有效的出去初步的废物，为净化处理打下基础。
