申请日2018.04.02
公开(公告)日2018.12.25
IPC分类号C02F3/32
摘要
本实用新型公开了一种基于建筑物墙面人工湿地的污水处理系统，包括屋顶水池、螺栓、排污阀、污水排放管、化粪池、循环泵、地面水池、槽钢、人工湿地、不锈钢网和螺栓组件，所述屋顶水池设于建筑物顶部，建筑物下部设有地面水池，地面水池上方为人工湿地;所述地面水池内部最低点处设有循环泵，循环泵通过管路连接屋顶水池;所述槽钢通过螺栓固定在建筑物上，槽钢上置设有人工湿地，人工湿地外侧罩有不锈钢网，不锈钢网通过螺栓组件固定在槽钢上;所述屋顶水池下端通过污水排放管连接化粪池，污水排放管中设有排污阀，污水排放管侧边接入建筑物内的污水。本实用新型避免了水的水平流动、植物平面布置而产生的占地面积较大的问题。
权利要求书

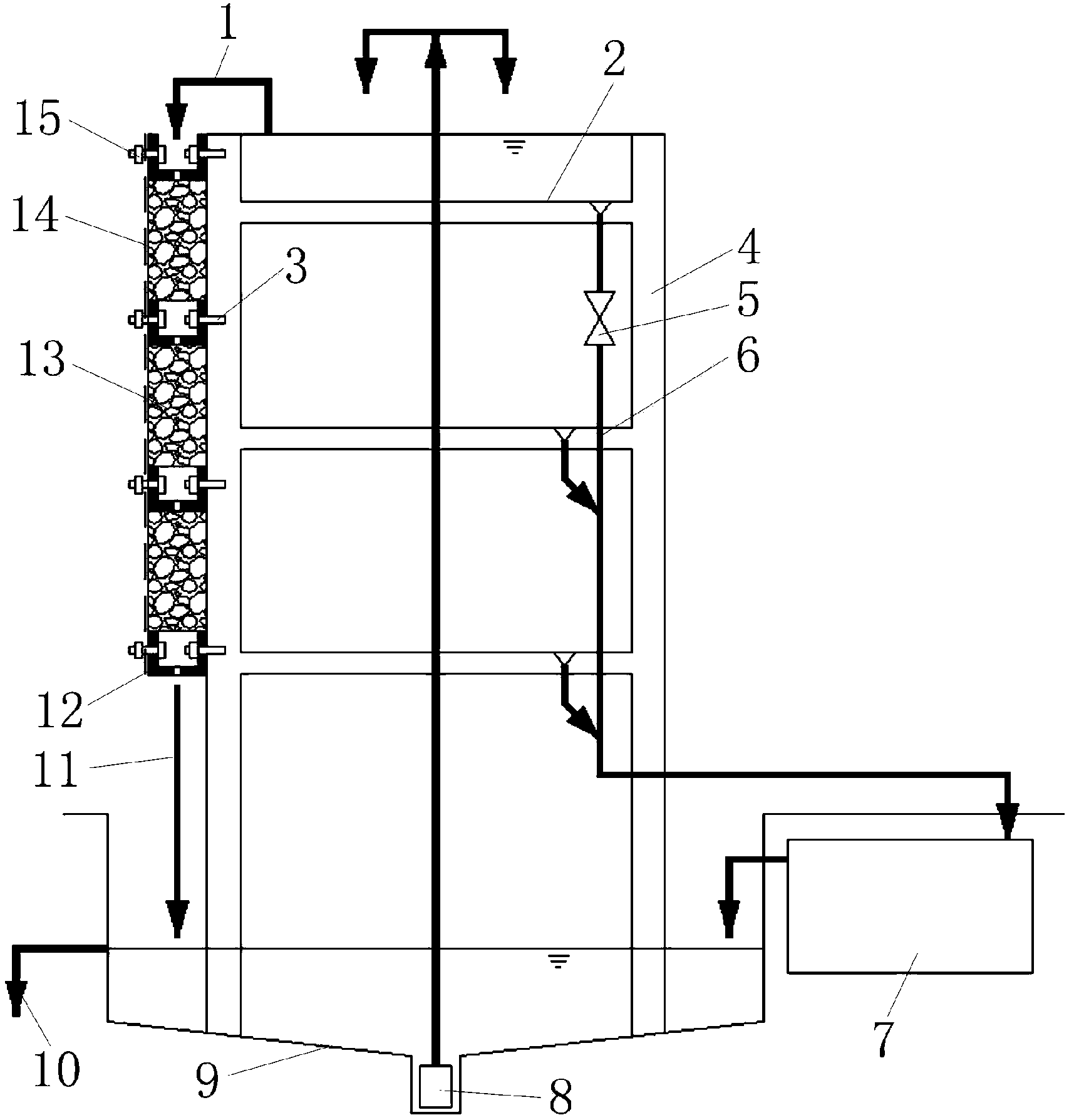

1.一种基于建筑物墙面人工湿地的污水处理系统，其特征在于：包括屋顶水池(2)、螺栓(3)、排污阀(5)、污水排放管(6)、化粪池(7)、循环泵(8)、地面水池(9)、槽钢(12)、人工湿地(13)、不锈钢网(14)和螺栓组件(15)，所述屋顶水池(2)设于建筑物(4)顶部，建筑物(4)下部设有地面水池(9)，地面水池(9)上方为人工湿地(13);所述地面水池(9)内部最低点处设有循环泵(8)，循环泵(8)通过管路连接屋顶水池(2);所述槽钢(12)通过螺栓(3)固定在建筑物(4)上，槽钢(12)上置设有人工湿地(13)，人工湿地(13)外侧罩有不锈钢网(14)，不锈钢网(14)通过螺栓组件(15)固定在槽钢(12)上;所述屋顶水池(2)下端通过污水排放管(6)连接化粪池(7)，污水排放管(6)中设有排污阀(5)，污水排放管(6)侧边接入建筑物(4)内的污水。
2.如权利要求1所述的一种基于建筑物墙面人工湿地的污水处理系统，其特征在于：所述螺栓(3)为不锈钢化学螺栓;所述螺栓组件(15)包括不锈钢螺栓和不锈钢螺母。
3.如权利要求1所述的一种基于建筑物墙面人工湿地的污水处理系统，其特征在于：所述地面水池(9)内培养有水生植物和动物。
4.如权利要求1所述的一种基于建筑物墙面人工湿地的污水处理系统，其特征在于：所述槽钢(12)为不锈钢槽钢，槽钢(12)中部设有排水孔，排水孔为圆形孔，排水孔直径至少为10mm。
5.如权利要求1所述的一种基于建筑物墙面人工湿地的污水处理系统，其特征在于：所述人工湿地(13)为陶粒蜂窝板人工湿地，人工湿地(13)由陶粒蜂窝板、植物培养基、微生物、水生植物组成，陶粒蜂窝板由陶粒通过粘合剂粘合组成。
说明书
一种基于建筑物墙面人工湿地的污水处理系统
【技术领域】
本实用新型涉及污水处理的技术领域，特别是一种基于建筑物墙面人工湿地的污水处理系统的技术领域。
【背景技术】
凡是有人、畜活动的建筑物都会产生污水，如何能就近处理所产生的污水是人们长期关注的课题，人工湿地是个不错的选择，但因其占地面积大而难以广泛推广利用。
人工湿地是由人工建造和控制运行的与沼泽类似的地面，将污水、污泥有控制的投配到经人工建造的湿地上，污水与污泥在沿一定方向流动的过程中，主要利用土壤、人工介质、植物、微生物的物理、化学、生物三重协同作用，对污水、污泥进行处理的一种技术。其作用机理包括吸附、滞留、过滤、氧化还原、沉淀、微生物分解、转化、植物遮蔽、残留物积累、蒸腾水分和养分吸收及各类动物的作用。
人工湿地是一个综合的生态系统，它应用生态系统中物种共生、物质循环再生原理，结构与功能协调原则，在促进废水中污染物质良性循环的前提下，充分发挥资源的生产潜力，防止环境的再污染，获得污水处理与资源化的最佳效益。人工湿地的植物还能够为水体输送氧气，增加水体的活性，在控制水质污染、降解有害物质上也起到了重要的作用;植物根系为微生物的吸附生长提供了更大的表面积，是微生物重要的栖息、附着和繁殖场所;湿地系统中的微生物是降解水体中污染物的主力军：好氧微生物通过呼吸作用，将废水中的大部分有机物分解成为二氧化碳和水，厌氧细菌将有机物质分解成二氧化碳和甲烷，硝化细菌将铵盐硝化，反硝化细菌将硝态氮还原成氮气;可沉淀固体通过颗粒间相互引力作用及植物根系的阻截作用而被去除，植物可吸收有机物、重金属、相当数量的氮和磷而将其去除，细菌和病毒处于不适宜环境中会引起自然衰败及死亡，植物根系分泌物对大肠杆菌和病原体有灭活作用;通过这一系列的作用，污水中的主要污染物都能得到降解、吸收，成为微生物和植物细胞的一部分，其余的变成对环境无害的无机物质回归到自然界中。
【实用新型内容】
本实用新型的目的就是解决现有技术中的问题，提出一种基于建筑物墙面人工湿地的污水处理系统，将人工湿地布置于建筑物的墙面上，水流垂直向下，可充分利用墙面空间、减小占地面积，还可起到降温、除尘、降噪的作用。相对于现有技术中的人工湿地，本实用新型避免了水的水平流动、植物平面布置而产生的占地面积较大的问题。
为实现上述目的，本实用新型提出了一种基于建筑物墙面人工湿地的污水处理系统，包括屋顶水池、螺栓、排污阀、污水排放管、化粪池、循环泵、地面水池、槽钢、人工湿地、不锈钢网和螺栓组件，所述屋顶水池设于建筑物顶部，建筑物下部设有地面水池，地面水池上方为人工湿地;所述地面水池内部最低点处设有循环泵，循环泵通过管路连接屋顶水池;所述槽钢通过螺栓固定在建筑物上，槽钢上置设有人工湿地，人工湿地外侧罩有不锈钢网，不锈钢网通过螺栓组件固定在槽钢上;所述屋顶水池下端通过污水排放管连接化粪池，污水排放管中设有排污阀，污水排放管侧边接入建筑物内的污水。
作为优选，所述螺栓为不锈钢化学螺栓;所述螺栓组件包括不锈钢螺栓和不锈钢螺母。
作为优选，所述地面水池内培养有水生植物和动物。
作为优选，所述槽钢为不锈钢槽钢，槽钢中部设有排水孔，排水孔为圆形孔，排水孔直径至少为10mm。
作为优选，所述人工湿地为陶粒蜂窝板人工湿地，人工湿地由陶粒蜂窝板、植物培养基、微生物、水生植物组成，陶粒蜂窝板由陶粒通过粘合剂粘合组成。
本实用新型的有益效果：本实用新型将人工湿地布置于建筑物的墙面上，水流垂直向下，可充分利用墙面空间、减小占地面积，还可起到降温、除尘、降噪的作用。相对于现有技术中的人工湿地，本实用新型避免了水的水平流动、植物平面布置而产生的占地面积较大的问题。
