申请日2018.04.02
公开(公告)日2018.12.11
IPC分类号C02F9/14
摘要
本实用新型创造提供了一种隔断式污水处理装置，包括外壳体、内壳体、上隔板、垂直隔板、水平隔板、下隔板，所述的内壳体位于所述的外壳体的内部，所述的上隔板与水平隔板分别位于所述的内壳体的两侧，并固定于所述的内壳体与外壳体之间，所述的下隔板位于所述的上隔板的下方，所述的垂直隔板位于所述的内壳体的上方，并固定于所述的外壳体与内壳体之间。本发明创造所述的隔断式污水处理装置通过外壳体与内壳体、以及多个隔板的设置，将内部分为不同功能的多个腔室，使结构更加紧凑，同时，通过重力作用与抽水泵的帮助，使水在不同腔室内进行流动，提高了污水处理的自动化水平，提高了污水处理效率。
权利要求书
1.一种隔断式污水处理装置，其特征在于：包括外壳体、内壳体、上隔板、垂直隔板、水平隔板、下隔板，所述的内壳体位于所述的外壳体的内部，所述的上隔板与水平隔板分别位于所述的内壳体的两侧，并固定于所述的内壳体与外壳体之间，所述的下隔板位于所述的上隔板的下方，所述的垂直隔板位于所述的内壳体的上方，并固定于所述的外壳体与内壳体之间;
所述的上隔板与垂直隔板之间形成缺氧腔，所述的垂直隔板与水平隔板之间形成好氧腔，所述的水平隔板与下隔板之间形成生物处理腔，所述的内壳体的内部形成过滤腔，所述的下隔板与上隔板之间形成净化腔;
所述的外壳体上设有进水口、出水口，所述的进水口位于所述的缺氧腔上，所述的出水口位于所述的净化腔上，所述的水平隔板与垂直隔板上均设置有通道，所述的内壳体上设有下进口、上进口，所述的下进口位于所述的内壳体的下部，并将生物处理腔与过滤腔相连通，所述的上进口位于所述的内壳体的一侧，并将过滤腔与净化腔相连通。
2.根据权利要求1所述的一种隔断式污水处理装置，其特征在于：所述的外壳体上设有进料口、水箱，所述的进料口通过管路与所述的水箱相连通，所述的进料口位于所述的生物处理腔的一侧。
3.根据权利要求1或2所述的一种隔断式污水处理装置，其特征在于：所述的生物处理腔的内部设置有转轴、叶片、旋转电机，所述的转轴活动固定于所述的生物处理腔上，并与所述的旋转电机相连，所述的叶片固定于所述的转轴上。
4.根据权利要求1所述的一种隔断式污水处理装置，其特征在于：所述的下进口、上进口上均设置有抽水泵。
5.根据权利要求1所述的一种隔断式污水处理装置，其特征在于：所述的过滤腔的内部自上至下依次设置有静电层、精滤层、粗滤层，所述的下进口位于所述的粗滤层的下方，所述的上进口位于所述的静电层的上方。
6.根据权利要求1所述的一种隔断式污水处理装置，其特征在于：所述的净化腔的内部设置有滤芯，所述的出水口与上进口分别位于所述的滤芯的两侧。
说明书
一种隔断式污水处理装置
技术领域
本发明创造属于污水处理领域，尤其是涉及一种隔断式污水处理装置。
背景技术
现实生活中污水产生量越来越大，相应处理污水的设备也逐步被研发出来。对于一些中小型工厂，对用水要求不是很高，且污水产生量不是很大，目前没有很好地小型污水处理装置来满足这种情况。
对于这些工厂，一般只能采用工厂用水，用完后直接排放;这对水资源是一种浪费，同时排放也会造成环境污染。因此研发一种小型污水处理设备，处理后的废水符合一定使用标准，且自身容易处理，是非常必需的。
发明内容
有鉴于此，本发明创造旨在提出一种隔断式污水处理装置，结构紧凑、水处理效率高。
为达到上述目的，本发明创造的技术方案是这样实现的：

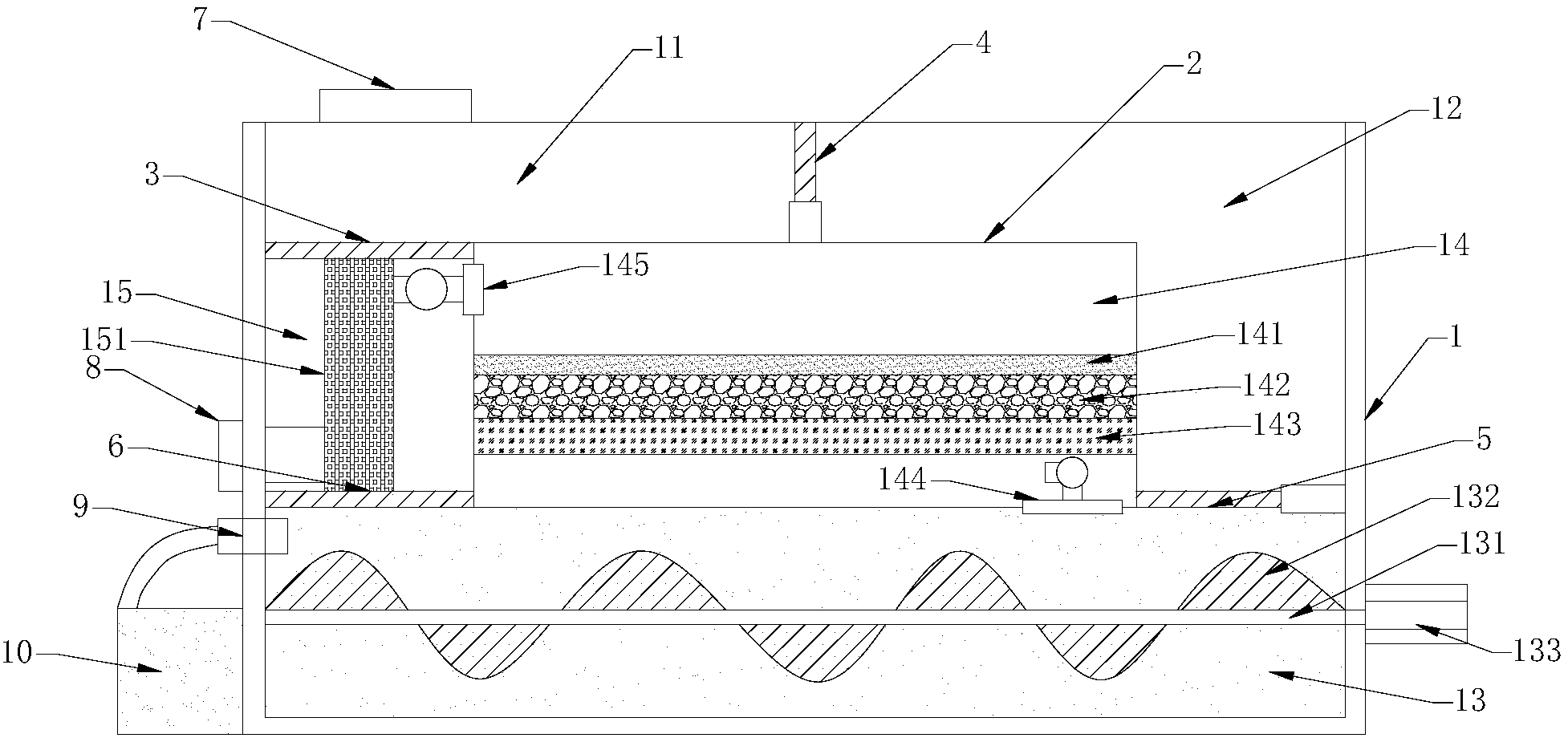

一种隔断式污水处理装置，包括外壳体、内壳体、上隔板、垂直隔板、水平隔板、下隔板，所述的内壳体位于所述的外壳体的内部，所述的上隔板与水平隔板分别位于所述的内壳体的两侧，并固定于所述的内壳体与外壳体之间，所述的下隔板位于所述的上隔板的下方，所述的垂直隔板位于所述的内壳体的上方，并固定于所述的外壳体与内壳体之间;
所述的上隔板与垂直隔板之间形成缺氧腔，所述的垂直隔板与水平隔板之间形成好氧腔，所述的水平隔板与下隔板之间形成生物处理腔，所述的内壳体的内部形成过滤腔，所述的下隔板与上隔板之间形成净化腔;
所述的外壳体上设有进水口、出水口，所述的进水口位于所述的缺氧腔上，所述的出水口位于所述的净化腔上，所述的水平隔板与垂直隔板上均设置有通道，所述的内壳体上设有下进口、上进口，所述的下进口位于所述的内壳体的下部，并将生物处理腔与过滤腔相连通，所述的上进口位于所述的内壳体的一侧，并将过滤腔与净化腔相连通。
进一步，所述的外壳体上设有进料口、水箱，所述的进料口通过管路与所述的水箱相连通，所述的进料口位于所述的生物处理腔的一侧。
进一步，所述的生物处理腔的内部设置有转轴、叶片、旋转电机，所述的转轴活动固定于所述的生物处理腔上，并与所述的旋转电机相连，所述的叶片固定于所述的转轴上。
进一步，所述的下进口、上进口上均设置有抽水泵。
进一步，所述的过滤腔的内部自上至下依次设置有静电层、精滤层、粗滤层，所述的下进口位于所述的粗滤层的下方，所述的上进口位于所述的静电层的上方。
进一步，所述的净化腔的内部设置有滤芯，所述的出水口与上进口分别位于所述的滤芯的两侧。
相对于现有技术，本发明创造所述的隔断式污水处理装置具有以下优势：
(1)本发明创造所述的隔断式污水处理装置通过外壳体与内壳体、以及多个隔板的设置，将内部分为不同功能的多个腔室，使结构更加紧凑，同时，通过重力作用与抽水泵的帮助，使水在不同腔室内进行流动，提高了污水处理的自动化水平，提高了污水处理效率。
(2)本发明创造所述的生物处理腔设置有进料口以及料箱，对生物处理腔进行物料的补给，结合搅拌，使生物处理的效率提高，从而提高了污水处理效果。
