申请日2018.04.02
公开(公告)日2018.12.21
IPC分类号B01D29/03; B01D29/94; B01D29/64; B01D29/86
摘要
本实用新型提供一种生活污水处理固液分离装置，涉及固液分离设备领域，包括底座，所述底座的顶部固定连接有支撑腿，所述支撑腿的顶部分别固定连接有粉碎搅拌箱和固液分离箱，所述粉碎搅拌箱与固液分离箱之间固定连接有连接水管，所述连接水管上设置有第一阀门，所述粉碎搅拌箱的左侧设置有进水管，所述粉碎搅拌箱的顶部固定连接有第一驱动箱，所述第一驱动箱的顶部固定连接有第二驱动箱。该生活污水处理固液分离装置，通过支撑腿顶部的粉碎搅拌箱，能够有效的对需要固液分离的污水进行先一步的粉碎和搅拌，使污水内部的杂质颗粒变小变均匀，从而不会堵塞固液分离装置，有效的提高了过滤的效率，增加了设备的使用寿命。
权利要求书

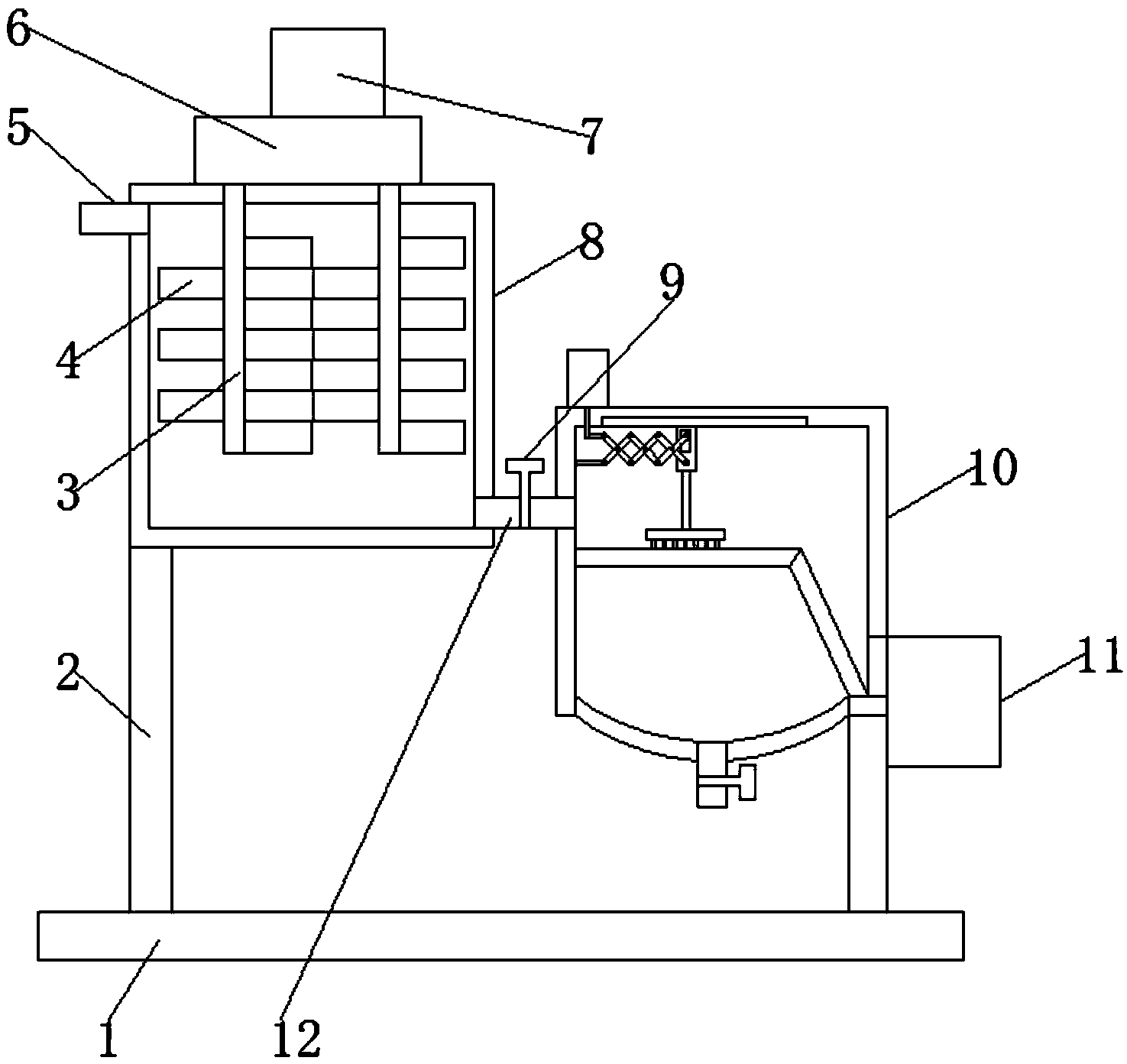

1.一种生活污水处理固液分离装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有支撑腿(2)，所述支撑腿(2)的顶部分别固定连接有粉碎搅拌箱(8)和固液分离箱(10)，所述粉碎搅拌箱(8)与固液分离箱(10)之间固定连接有连接水管(12)，所述连接水管(12)上设置有第一阀门(9)，所述粉碎搅拌箱(8)的左侧设置有进水管(5)，所述粉碎搅拌箱(8)的顶部固定连接有第一驱动箱(6)，所述第一驱动箱(6)的顶部固定连接有第二驱动箱(7);
所述固液分离箱(10)的顶部固定连接有第三驱动箱(27)，所述第三驱动箱(27)的内部设置有安装板(35)，所述安装板(35)的顶部固定连接有第一电机(39)，所述第一电机(39)通过其一侧的转轴传动连接有连接杆(38)，所述连接杆(38)的一端固定连接有限位柱(37)，所述限位柱(37)的外部设置有限位框(36)，所述限位框(36)的底部固定连接有活动杆(26)，所述活动杆(26)的底部固定连接有第一安装杆(28)，所述固液分离箱(10)的内壁上固定连接有第二安装杆(25)，所述第一安装杆(28)和第二安装杆(25)的一端均通过转轴铰接有伸缩架(29)，所述伸缩架(29)的一端通过转轴铰接有滑动块(30)，所述固液分离箱(10)内壁的顶部开设有滑槽(31)，所述固液分离箱(10)通过滑槽(31)滑动连接有滑动块(30)，所述滑动块(30)的底部固定连接有清理杆(32)，所述清理杆(32)的底部固定连接有刷板(33)，所述刷板(33)的底部固定连接有刷毛(34)，所述刷毛(34)的底部设置有水平过滤网(24)，所述水平过滤网(24)的右侧固定连接有倾斜过滤网(20)，所述倾斜过滤网(20)的右侧开设有出料口(21)，所述固液分离箱(10)的底部设置有出水管(23)，所述出水管(23)上设置有第二阀门(22)。
2.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于：所述第一驱动箱(6)的内部设置有第一转轴(16)，所述第一转轴(16)上设置有第一齿轮(19)，所述第一齿轮(19)的两侧均啮合有第二齿轮(18)，所述第二齿轮(18)的底部设置有粉碎搅拌轴(3)，所述粉碎搅拌轴(3)上固定连接有粉碎搅拌棍(4)。
3.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于：所述第二驱动箱(7)的内部设置有第二电机(13)，所述第二电机(13)通过其顶部的转轴传动连接有第三齿轮(14)，所述第三齿轮(14)的外部套设有皮带(15)，所述第三齿轮(14)通过皮带(15)传动连接有第四齿轮(17)。
4.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于：所述出料口(21)的右侧固定连接有固体回收箱(11)，所述固体回收箱(11)的左侧开设有进料口(40)。
5.根据权利要求4所述的一种生活污水处理固液分离装置，其特征在于：所述固体回收箱(11)的内部设置有固体回收槽(43)，所述固体回收槽(43)的右侧设置有回收门(41)，所述回收门(41)上固定连接有把手(42)。
6.根据权利要求2所述的一种生活污水处理固液分离装置，其特征在于：所述粉碎搅拌轴(3)的数量为两个，且两个粉碎搅拌轴(3)旋转方向相反。
说明书
一种生活污水处理固液分离装置
技术领域
本实用新型涉及固液分离设备技术领域，具体为一种生活污水处理固液分离装置。
背景技术
固液分离装置是通过过滤等手段将液体中的固体分离出去的一种装置，固液分离装置应用的领域比较广泛，在化工、环保和制药等领域的应用较多，给人们在日常生活以及工作中提供了较大的便利，受到人们的欢迎。
但是在使用的过程中如果固体体积过大，十分容易堵塞现有的固液分离装置，导致固液分离装置产生故障，不仅影响了过滤的效率，而且对设备也会产生影响，缩短使用寿命，而且现有的固液分离装置在使用时间长了后，会因过滤网上的固体过多而导致堵塞，影响了使用的效率，降低了分离的质量。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种生活污水处理固液分离装置，解决了上述问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种生活污水处理固液分离装置，包括底座，所述底座的顶部固定连接有支撑腿，所述支撑腿的顶部分别固定连接有粉碎搅拌箱和固液分离箱，所述粉碎搅拌箱与固液分离箱之间固定连接有连接水管，所述连接水管上设置有第一阀门，所述粉碎搅拌箱的左侧设置有进水管，所述粉碎搅拌箱的顶部固定连接有第一驱动箱，所述第一驱动箱的顶部固定连接有第二驱动箱。
所述固液分离箱的顶部固定连接有第三驱动箱，所述第三驱动箱的内部设置有安装板，所述安装板的顶部固定连接有第一电机，所述第一电机通过其一侧的转轴传动连接有连接杆，所述连接杆的一端固定连接有限位柱，所述限位柱的外部设置有限位框，所述限位框的底部固定连接有活动杆，所述活动杆的底部固定连接有第一安装杆，所述固液分离箱的内壁上固定连接有第二安装杆，所述第一安装杆和第二安装杆的一端均通过转轴铰接有伸缩架，所述伸缩架的一端通过转轴铰接有滑动块，所述固液分离箱内壁的顶部开设有滑槽，所述固液分离箱通过滑槽滑动连接有滑动块，所述滑动块的底部固定连接有清理杆，所述清理杆的底部固定连接有刷板，所述刷板的底部固定连接有刷毛，所述刷毛的底部设置有水平过滤网，所述水平过滤网的右侧固定连接有倾斜过滤网，所述倾斜过滤网的右侧开设有出料口，所述固液分离箱的底部设置有出水管，所述出水管上设置有第二阀门。
优选的，所述第一驱动箱的内部设置有第一转轴，所述第一转轴上设置有第一齿轮，所述第一齿轮的两侧均啮合有第二齿轮，所述第二齿轮的底部设置有粉碎搅拌轴，所述粉碎搅拌轴上固定连接有粉碎搅拌棍。
优选的，所述第二驱动箱的内部设置有第二电机，所述第二电机通过其顶部的转轴传动连接有第三齿轮，所述第三齿轮的外部套设有皮带，所述第三齿轮通过皮带传动连接有第四齿轮。
优选的，所述出料口的右侧固定连接有固体回收箱，所述固体回收箱的左侧开设有进料口。
优选的，所述固体回收箱的内部设置有固体回收槽，所述固体回收槽的右侧设置有回收门，所述回收门上固定连接有把手。
优选的，所述粉碎搅拌轴的数量为两个，且两个粉碎搅拌轴旋转方向相反。
(三)有益效果
本实用新型提供了一种生活污水处理固液分离装置。具备以下有益效果：
1、该生活污水处理固液分离装置，通过支撑腿顶部的粉碎搅拌箱，能够有效的对需要固液分离的污水进行先一步的粉碎和搅拌，使污水内部的杂质颗粒变小变均匀，从而不会堵塞固液分离装置，有效的提高了过滤的效率，增加了设备的使用寿命。
2、该生活污水处理固液分离装置，通过固液分离箱内部的水平过滤网和倾斜过滤网，能够有效的对污水进行过滤，使固体颗粒留在过滤网的上方，而液体则通过固液分离箱底部的出水管排出，有效的实现了对污水的固液分离，方便快捷，通过第三驱动箱内部的第一电机转动，能够使连接杆一端的限位柱做圆周运动，从而使限位框进行上下往复运动，然后使伸缩架左右伸缩，从而带动刷板左右运动，将水平过滤网上的固体颗粒刷到倾斜过滤网上，然后滚入固体回收箱中，能够方便的清理过滤网上的固体颗粒，使过滤网不会堵塞，有效的提升了工作的效率，提高了分离的质量。
3、该生活污水处理固液分离装置，通过连接水管上的第一阀门，能够有效的控制搅拌粉碎的时间，能够使搅拌和粉碎更加的彻底，使大固体颗粒不会存在，通过两个粉碎搅拌轴相对的旋转，能够有效的使搅拌粉碎的效果更加的好，粉碎的速度更加快，提高了效率，通过固体回收箱内部的固体回收槽和回收门，能够有效的方便对过滤出来的固体进行收集回收，方便了收集固体或清理固体。
