申请日2018.04.02
公开(公告)日2018.11.23
IPC分类号B01D33/01; B01D33/41
摘要

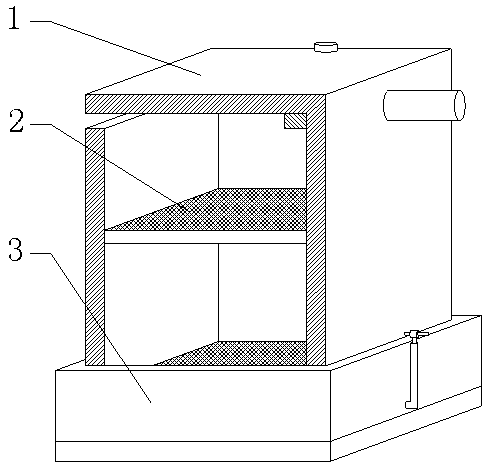

本实用新型提供一种工业废水重金属回收装置，包括过滤机构、处理箱以及支撑机构，所述过滤机构安装在处理箱上，所述处理箱下端装配有支撑机构，所述过滤机构包括电机、丝杆一、过滤网一、橡胶棒、45°接头、固定柱、U型导向槽、电磁铁、铁块、导向杆以及推板，所述支撑机构包括盛放箱、电动机、底座板、底板、连接板、丝杆二、L型支撑杆、滑动杆、连接环、螺纹杆以及过滤网二，与现有技术相比，本实用新型具有如下的有益效果：实现了快速过滤以及取出的功能，也实现了二次过滤的功能，而且也提高了支撑效果。
权利要求书
1.一种工业废水重金属回收装置，包括过滤机构、处理箱以及支撑机构，其特征在于：所述过滤机构安装在处理箱上，所述处理箱下端装配有支撑机构，所述过滤机构包括电机、丝杆一、过滤网一、橡胶棒、45°接头、固定柱、U型导向槽、电磁铁、铁块、导向杆以及推板，所述支撑机构包括盛放箱、电动机、底座板、底板、连接板、丝杆二、L型支撑杆、滑动杆、连接环、螺纹杆以及过滤网二。
2.根据权利要求1所述的一种工业废水重金属回收装置，其特征在于：在所述过滤机构中，所述电机下端固定有丝杆一，所述丝杆一前端设置有过滤网一，所述过滤网一右端中间位置通过螺栓与橡胶棒相连接，所述橡胶棒上安装有45°接头，所述45°接头右端通过螺纹与固定柱相连接，所述橡胶棒右端安装有固定柱，所述固定柱内部开设有U型导向槽，所述U型导向槽左端连接有橡胶棒，所述U型导向槽内部右壁固定有电磁铁，所述电磁铁左端设置有铁块，所述铁块左端固定有导向杆，所述导向杆左端通过螺栓与推板相连接。
3.根据权利要求2所述的一种工业废水重金属回收装置，其特征在于：所述处理箱内部后壁开设有滑槽，且滑槽内部安装有丝杆一以及滑块，且滑块装配在丝杆一上，且滑块前端通过螺栓与过滤网一相连接，所述丝杆一通过滚珠螺母副与滑块相连接，所述电机通过导线与外接电源相连接，在实际使用时，使用人员将废水倒入处理箱内部，然后废水穿过过滤网一，此时过滤网一对废水中的重金属进行过滤，并将重金属附着在过滤网一上，在废水倒入完全后，使用人员启动电机，电机工作带动丝杆一转动，因为丝杆一通过滚珠螺母副与滑块相连接，所以丝杆一转动带动滑块沿着滑槽向上移动，滑块向上移动带动过滤网一向上移动，过滤网一向上移动带动附着在过滤网一上的重金属向上移动，实现了对重金属进行过滤的功能。
4.根据权利要求2所述的一种工业废水重金属回收装置，其特征在于：所述电磁铁通过导线与外接电源相连接，所述推板上端通过滑轨与处理箱内部顶端相连接，所述处理箱内部右壁开设有限位槽，且限位槽内部安装有橡胶棒，在实际使用时，接通电磁铁与外接电源之间的电路，然后电磁铁通电产生磁吸力，进而对铁块进行吸附固定，然后过滤网一在向上移动的同时带动橡胶棒向上移动，橡胶棒向上移动从而穿过45°接头，然后橡胶棒在45°接头内部进行转向，然后进入U型导向槽内部，随着橡胶棒持续进入U型导向槽内部，从而对U型导向槽内部空间进行加压，在过滤网一向上移动到与推板下端面相接触时，停止电机，并对电磁铁与外接电源之间的电路断开，然后电磁铁的磁吸力消失，然后U型导向槽在恢复气压差的作用下带动导向杆向左移动，导向杆向左移动带动推板向左移动，推板向左移动带动过滤网一上端的重金属向左移动，实现将重金属从处理箱内部取出。
5.根据权利要求1所述的一种工业废水重金属回收装置，其特征在于：在所述支撑机构中，所述盛放箱左端镶嵌有电动机，所述电动机右端固定有丝杆二，所述丝杆二右端安装有L型支撑杆，所述L型支撑杆上端设置有滑动杆，所述滑动杆上端焊接有连接环，所述连接环上安装有螺纹杆，所述盛放箱下端通过螺栓与底座板相连接，所述底座板下端设置有底板，所述底板上端面左部固定有连接板，所述连接板上端设置有丝杆二，所述连接板右侧安装有L型支撑杆，所述盛放箱内部底端设置有处理箱，所述处理箱内部设置有过滤网二，所述过滤网二下侧安装有盛放箱，所述过滤网二上侧设置有过滤网一。
6.根据权利要求5所述的一种工业废水重金属回收装置，其特征在于：所述处理箱下端开设有开口槽，所述处理箱下端固定有环形浮板，所述丝杆二通过滚珠螺母副与L型支撑杆相连接，所述电动机通过导线与外接电源相连接，所述L型支撑杆上端通过滑轨与盛放箱相连接，所述滑动杆左右两端均通过滑轨与L型支撑杆相连接，所述螺纹杆通过螺纹与连接环相连接，所述螺纹杆右端固定有把手，所述过滤网二右端开设有内螺纹孔，所述过滤网二前后两端均通过滑轨与处理箱内壁相连接，在实际使用时，废水穿过过滤网二，并进入盛放箱内部，然后过滤网二对废水中的重金属进行二次过滤，同时在废水进入盛放箱内部后，在浮力的作用下从而带动环形浮板向上移动，环形浮板向上移动带动处理箱向上移动，处理箱向上移动带动过滤网二向上移动，进而带动重金属向上移动，在过滤网二向上移动到合适位置时，停止倒入废水，然后使用人员握住把手，并进行转动，把手转动带动螺纹杆转动，因为螺纹杆通过螺纹与连接环相连接，所以螺纹杆转动并沿着连接环向左移动，螺纹杆向左移动从而与过滤网二右端相接触，进而导致螺纹杆进入内螺纹孔内部，在螺纹杆向左移动到合适位置时，停止转动把手，然后启动电动机，电动机工作带动丝杆二转动，因为丝杆二通过滚珠螺母副与L型支撑杆相连接，所以丝杆二转动带动L型支撑杆向右移动，L型支撑杆向右移动带动滑动杆向右移动，滑动杆向右移动带动连接环向右移动，进而带动螺纹杆向右移动，从而带动过滤网二沿着滑轨向右移动，从而导致重金属以及过滤网二从处理箱内部取出，实现了二次过滤的功能，也便于对重金属进行取出以及收集。
7.根据权利要求5所述的一种工业废水重金属回收装置，其特征在于：所述底板下端面均匀装配有至少两个滚珠，所述连接板右端面开设有倾斜面，在实际使用时，当处理箱使用完成后，再次启动电动机，电动机工作带动丝杆二转动，进而带动L型支撑杆沿着滑轨向左移动，L型支撑杆向左移动可与连接板相接触，然后继续向左移动L型支撑杆，从而导致L型支撑杆沿着倾斜面向上移动，进而带动盛放箱向上移动，盛放箱向上移动同时带动底座板以及处理箱向上移动，进而导致底板从底座板下端伸出，在L型支撑杆向左移动到合适位置时，停止电动机，提高了支撑效果，而且也便于移动。
说明书
一种工业废水重金属回收装置
技术领域
本实用新型是一种工业废水重金属回收装置，属于废水处理设备领域。
背景技术
现有的工业废水重金属回收装置在对重金属进行取出时，通常是进行人工刮除，从而加大了人员的工作量，现有的工业废水重金属回收装置通常是一种固定结构，不便于拆卸以及移动，而且也无法进行循环利用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种工业废水重金属回收装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种工业废水重金属回收装置，包括过滤机构、处理箱以及支撑机构，所述过滤机构安装在处理箱上，所述处理箱下端装配有支撑机构，所述过滤机构包括电机、丝杆一、过滤网一、橡胶棒、45°接头、固定柱、U型导向槽、电磁铁、铁块、导向杆以及推板，所述支撑机构包括盛放箱、电动机、底座板、底板、连接板、丝杆二、L型支撑杆、滑动杆、连接环、螺纹杆以及过滤网二。
进一步地，在所述过滤机构中，所述电机下端固定有丝杆一，所述丝杆一前端设置有过滤网一，所述过滤网一右端中间位置通过螺栓与橡胶棒相连接，所述橡胶棒上安装有45°接头，所述45°接头右端通过螺纹与固定柱相连接，所述橡胶棒右端安装有固定柱，所述固定柱内部开设有U型导向槽，所述U型导向槽左端连接有橡胶棒，所述U型导向槽内部右壁固定有电磁铁，所述电磁铁左端设置有铁块，所述铁块左端固定有导向杆，所述导向杆左端通过螺栓与推板相连接。
进一步地，所述处理箱内部后壁开设有滑槽，且滑槽内部安装有丝杆一以及滑块，且滑块装配在丝杆一上，且滑块前端通过螺栓与过滤网一相连接，所述丝杆一通过滚珠螺母副与滑块相连接，所述电机通过导线与外接电源相连接，在实际使用时，使用人员将废水倒入处理箱内部，然后废水穿过过滤网一，此时过滤网一对废水中的重金属进行过滤，并将重金属附着在过滤网一上，在废水倒入完全后，使用人员启动电机，电机工作带动丝杆一转动，因为丝杆一通过滚珠螺母副与滑块相连接，所以丝杆一转动带动滑块沿着滑槽向上移动，滑块向上移动带动过滤网一向上移动，过滤网一向上移动带动附着在过滤网一上的重金属向上移动，实现了对重金属进行过滤的功能。
进一步地，所述电磁铁通过导线与外接电源相连接，所述推板上端通过滑轨与处理箱内部顶端相连接，所述处理箱内部右壁开设有限位槽，且限位槽内部安装有橡胶棒，在实际使用时，接通电磁铁与外接电源之间的电路，然后电磁铁通电产生磁吸力，进而对铁块进行吸附固定，然后过滤网一在向上移动的同时带动橡胶棒向上移动，橡胶棒向上移动从而穿过45°接头，然后橡胶棒在45°接头内部进行转向，然后进入U型导向槽内部，随着橡胶棒持续进入U型导向槽内部，从而对U型导向槽内部空间进行加压，在过滤网一向上移动到与推板下端面相接触时，停止电机，并对电磁铁与外接电源之间的电路断开，然后电磁铁的磁吸力消失，然后U型导向槽在恢复气压差的作用下带动导向杆向左移动，导向杆向左移动带动推板向左移动，推板向左移动带动过滤网一上端的重金属向左移动，实现将重金属从处理箱内部取出。
进一步地，在所述支撑机构中，所述盛放箱左端镶嵌有电动机，所述电动机右端固定有丝杆二，所述丝杆二右端安装有L型支撑杆，所述L型支撑杆上端设置有滑动杆，所述滑动杆上端焊接有连接环，所述连接环上安装有螺纹杆，所述盛放箱下端通过螺栓与底座板相连接，所述底座板下端设置有底板，所述底板上端面左部固定有连接板，所述连接板上端设置有丝杆二，所述连接板右侧安装有L型支撑杆，所述盛放箱内部底端设置有处理箱，所述处理箱内部设置有过滤网二，所述过滤网二下侧安装有盛放箱，所述过滤网二上侧设置有过滤网一。
进一步地，所述处理箱下端开设有开口槽，所述处理箱下端固定有环形浮板，所述丝杆二通过滚珠螺母副与L型支撑杆相连接，所述电动机通过导线与外接电源相连接，所述L型支撑杆上端通过滑轨与盛放箱相连接，所述滑动杆左右两端均通过滑轨与L型支撑杆相连接，所述螺纹杆通过螺纹与连接环相连接，所述螺纹杆右端固定有把手，所述过滤网二右端开设有内螺纹孔，所述过滤网二前后两端均通过滑轨与处理箱内壁相连接，在实际使用时，废水穿过过滤网二，并进入盛放箱内部，然后过滤网二对废水中的重金属进行二次过滤，同时在废水进入盛放箱内部后，在浮力的作用下从而带动环形浮板向上移动，环形浮板向上移动带动处理箱向上移动，处理箱向上移动带动过滤网二向上移动，进而带动重金属向上移动，在过滤网二向上移动到合适位置时，停止倒入废水，然后使用人员握住把手，并进行转动，把手转动带动螺纹杆转动，因为螺纹杆通过螺纹与连接环相连接，所以螺纹杆转动并沿着连接环向左移动，螺纹杆向左移动从而与过滤网二右端相接触，进而导致螺纹杆进入内螺纹孔内部，在螺纹杆向左移动到合适位置时，停止转动把手，然后启动电动机，电动机工作带动丝杆二转动，因为丝杆二通过滚珠螺母副与L型支撑杆相连接，所以丝杆二转动带动L型支撑杆向右移动，L型支撑杆向右移动带动滑动杆向右移动，滑动杆向右移动带动连接环向右移动，进而带动螺纹杆向右移动，从而带动过滤网二沿着滑轨向右移动，从而导致重金属以及过滤网二从处理箱内部取出，实现了二次过滤的功能，也便于对重金属进行取出以及收集。
进一步地，所述底板下端面均匀装配有至少两个滚珠，所述连接板右端面开设有倾斜面，在实际使用时，当处理箱使用完成后，再次启动电动机，电动机工作带动丝杆二转动，进而带动L型支撑杆沿着滑轨向左移动，L型支撑杆向左移动可与连接板相接触，然后继续向左移动L型支撑杆，从而导致L型支撑杆沿着倾斜面向上移动，进而带动盛放箱向上移动，盛放箱向上移动同时带动底座板以及处理箱向上移动，进而导致底板从底座板下端伸出，在L型支撑杆向左移动到合适位置时，停止电动机，提高了支撑效果，而且也便于移动.
本实用新型的有益效果：本实用新型的一种工业废水重金属回收装置，本实用新型通过添加电机、丝杆一、过滤网一、橡胶棒、45°接头、固定柱、U型导向槽、电磁铁、铁块、导向杆以及推板，实现了快速过滤以及取出的功能。
本实用新型通过添加盛放箱、电动机、底座板、底板、连接板、丝杆二、L型支撑杆、滑动杆、连接环、螺纹杆以及过滤网二，实现了二次过滤的功能，而且也提高了支撑效果。
