申请日2018.04.02
公开(公告)日2018.10.19
IPC分类号C02F1/52
摘要
本发明公开了一种通过分离上罐体和下罐体进行污水处理的装置，包括外壳、进水管、明矾投放管、储水池、储泥池、排泥管、放水管、传动模块、下罐体、挡板和上罐体，当未装有污泥的下罐体转入上罐体下部位置，将上罐体所在位置设为1号位置，十字转盘为逆时针旋转，故逆时针每90度，依次为2号位置、3号位置和4号位置，本发明通过一个上罐体与四个下罐体配合，在1号位置进行注水、污水处理工作和放清水到储水池，在2号位置进行污泥二次沉淀工作，在3号位置进行放污泥到储泥池，在4号位置可以进行下罐体的检修工作，保证持续不断地进行污水处理过程，自动分离污泥和污水，自动控制投入明矾的量，且储水池具有自动排水功能，提高了工作效率。
权利要求书

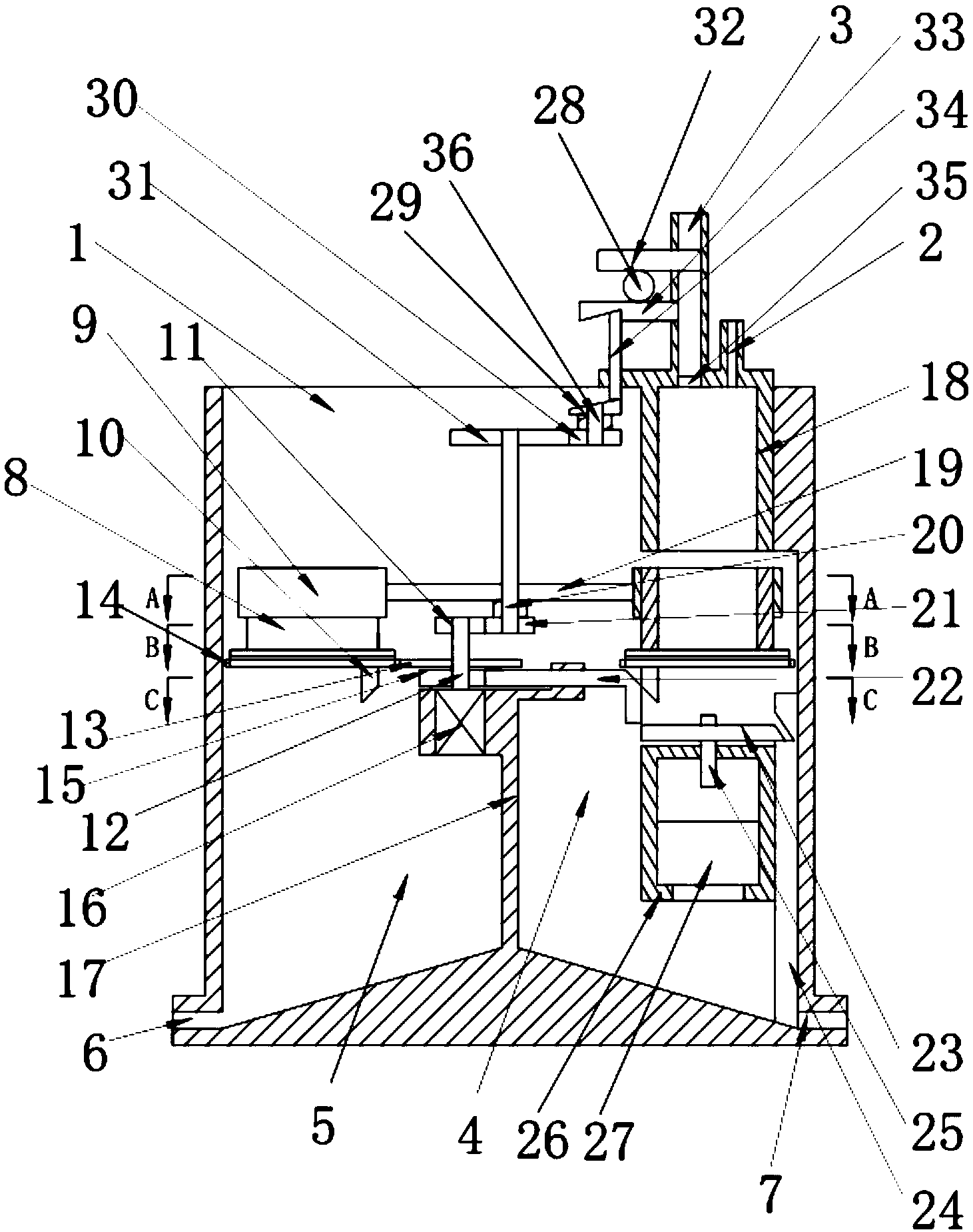

1.一种通过分离上罐体和下罐体进行污水处理的装置，包括外壳(1)、进水管(2)、明矾投放管(3)、储水池(4)、储泥池(5)、排泥管(6)、放水管(7)、传动模块、下罐体(8)、挡板(17)和上罐体(18)，其特征在于：所述外壳(1)顶部开口，上罐体(18)固定连接于外壳(1)内腔侧壁顶部，上罐体(18)顶部通有进水管(2)和明矾投放管(3)，储水池(4)和储泥池(5)分别设置于外壳(1)内腔底部并通过挡板(17)隔开;所述外壳(1)侧壁底端通有排泥管(6)和放水管(7)，排泥管(6)与储泥池(5)连通，放水管(7)与储水池(4)连通;所述下罐体(8)设置在外壳(1)内腔中部。
2.根据权利要求1所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述下罐体(8)的数量为四个，下罐体(8)由罐身(801)、上转盘(802)、下转盘(803)和滑块(804)组成;所述罐身(801)顶部和底部通有通孔，罐身(801)底部固定连接有上转盘(802)，上转盘(802)底部设置有下转盘(803)，上转盘(802)和下转盘(803)之间设置有若干滑块(804)，下转盘(802)通过滑块(804)与上转盘(802)滑动连接。
3.根据权利要求1所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述传动模块由滑动支架(9)、斜块(10)、拨盘(11)、电机(16)、电机轴(12)、齿轮(13)、不完全齿轮(14)、第一凸轮(15)、电机(16)、挡板(17)、十字转盘(19)、传动轴(20)、槽轮(21)、斜面推杆(22)、直线推杆(23)、垂直推杆(25)、箱体(26)、浮块(27)、推杆齿轮(28)、第二凸轮(29)、第一传动齿轮(30)、第二传动齿轮(31)、第一推杆(32)、第二推杆(33)、第三推杆(34)和凸轮轴(36)组成;所述挡板(17)顶部侧面设置有连接件，连接件上设置有电机(16);所述电机(16)输出端连接有电机轴(12)，电机轴(12)顶端固定连接有拨盘(11);所述外壳(1)内腔中部设置有支承件，支承件与外壳(1)固定连接，支承件底部转动连接有槽轮(21);所述槽轮(21)内部设置有滑槽，槽轮(21)通过滑槽与拨盘(11)连接;所述槽轮(21)中心固定连接有传动轴(20)，传动轴(20)外侧下部固定连接有十字转盘(19)，十字转盘(19)边缘对称设置有四个滑动支架(9)，滑动支架(9)内部与罐身(801)滑动连接;所述传动轴(20)顶端固定连接有第二传动齿轮(31)。
4.根据权利要求3所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述电机轴(12)外侧中部固定连接有不完全齿轮(14);所述下转盘(802)外圈套装有齿轮(13)，齿轮(13)与不完全齿轮(14)的有齿部分啮合;所述下转盘(802)底部设置有斜块(10);所述电机轴(12)外侧下部固定连接有凸轮(15);所述挡板(17)顶部设置有固定块，固定块内部滑动连接有斜面推杆(22)，斜面推杆(22)始终与第一凸轮(15)外侧表面接触。
5.根据权利要求1或3所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述外壳(1)位于储水池(4)的内壁上滑动连接有储水池阀门(24)，储水池(4)内设置有箱体(26)，箱体(26)底部开口，箱体(26)内部设置有浮块(27)，箱体(26)顶部中心滑动连接有垂直推杆(25)，垂直推杆(25)顶部伸至箱体(26)外部且滑动连接有直线推杆(23)。
6.根据权利要求1或3所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述外壳(1)内腔上方设置有支承件，支承件与外壳(1)内壁固定连接，支承件末端中心转动连接有凸轮轴(26)，凸轮轴(26)底部固定连接有第二传动齿轮(30)，第二传动齿轮(30)与第一传动齿轮(31)啮合;所述凸轮轴(26)顶端固定连接有第二凸轮(29);所述上罐体(18)朝向外壳(1)中心一侧设置有延伸板，延伸板垂直方向滑动连接有第三推杆(34)，第三推杆(34)底面与第二凸轮(29)上表面接触;所述明矾投放管(3)上方侧壁通有滑槽，滑槽内滑动连接有第一推杆(32);所述明矾投放管(3)下方侧壁通有滑槽，滑槽内滑动连接有第二推杆(33);所述第一推杆(32)和第二推杆(33)之间设置有推杆齿轮(28);所述上罐体(18)侧壁设置有连接板，推杆齿轮(28)与连接板转动连接;所述第一推杆(32)和第二推杆(33)相对一侧均设置有轮齿，轮齿与推杆齿轮(28)啮合。
7.根据权利要求1所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述明矾投放管(3)内腔底部设置有电磁开关(35)。
8.根据权利要求3所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述第二推杆(33)左端设置有斜槽，第三推杆(34)顶端设置有斜面，斜面与斜槽匹配设置。所述第二凸轮(29)顶部为斜面;所述储水池阀门(24)上部设置有斜槽，直线推杆(23)右部设置有斜面，斜槽斜面与直线推杆右部斜面配合设置;所述斜块(10)斜面朝向外壳(1)中心。
9.根据权利要求2所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述罐身(801)的内径与上罐体(18)的内径相同;所述滑块(804)上下表面设置有若干扭簧。
10.根据权利要求3所述一种通过分离上罐体和下罐体进行污水处理的装置，其特征在于：所述不完全齿轮(14)的有齿部分仅为周长的36分之1。
说明书
一种通过分离上罐体和下罐体进行污水处理的装置
技术领域
本发明涉及污水处理装备领域，特别提供了一种通过分离上罐体和下罐体进行污水处理的装置。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作。
因此，如何对市场的污水处理装置进行改进，使其克服上述缺点，是本领域技术人员亟待解决的一个问题。
发明内容
本发明的目的在于提供一种通过分离上罐体和下罐体进行污水处理的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种通过分离上罐体和下罐体进行污水处理的装置，包括外壳、进水管、明矾投放管、储水池、储泥池、排泥管、放水管、传动模块、下罐体、挡板和上罐体，所述外壳顶部开口，上罐体固定连接于外壳内腔侧壁顶部，上罐体顶部通有进水管和明矾投放管，储水池和储泥池分别设置于外壳内腔底部并通过挡板隔开;所述外壳侧壁底端通有排泥管和放水管，排泥管与储泥池连通，放水管与储水池连通;所述下罐体设置在外壳内腔中部。
作为改进：所述下罐体的数量为四个，下罐体由罐身、上转盘、下转盘和滑块组成;所述罐身顶部和底部通有通孔，罐身底部固定连接有上转盘，上转盘底部设置有下转盘，上转盘和下转盘之间设置有若干滑块，下转盘通过滑块与上转盘滑动连接。
作为进一步改进：所述传动模块由滑动支架、斜块、拨盘、电机、电机轴、齿轮、不完全齿轮、第一凸轮、电机、挡板、十字转盘、传动轴、槽轮、斜面推杆、直线推杆、垂直推杆、箱体、浮块、推杆齿轮、第二凸轮、第一传动齿轮、第二传动齿轮、第一推杆、第二推杆、第三推杆和凸轮轴组成;所述挡板顶部侧面设置有连接件，连接件上设置有电机;所述电机输出端连接有电机轴，电机轴顶端固定连接有拨盘;所述外壳内腔中部设置有支承件，支承件与外壳固定连接，支承件底部转动连接有槽轮;所述槽轮内部设置有滑槽，槽轮通过滑槽与拨盘连接;所述槽轮中心固定连接有传动轴，传动轴外侧下部固定连接有十字转盘，十字转盘边缘对称设置有四个滑动支架，滑动支架内部与罐身滑动连接;所述传动轴顶端固定连接有第二传动齿轮。
作为进一步改进：所述电机轴外侧中部固定连接有不完全齿轮;所述下转盘外圈套装有齿轮，齿轮与不完全齿轮的有齿部分啮合;所述下转盘底部设置有斜块;所述电机轴外侧下部固定连接有凸轮;所述挡板顶部设置有固定块，固定块内部滑动连接有斜面推杆，斜面推杆始终与第一凸轮外侧表面接触。
作为进一步改进：所述外壳位于储水池的内壁上滑动连接有储水池阀门，储水池内设置有箱体，箱体底部开口，箱体内部设置有浮块，箱体顶部中心滑动连接有垂直推杆，垂直推杆顶部伸至箱体外部且滑动连接有直线推杆。
作为进一步改进：所述外壳内腔上方设置有支承件，支承件与外壳内壁固定连接，支承件末端中心转动连接有凸轮轴，凸轮轴底部固定连接有第二传动齿轮，第二传动齿轮与第一传动齿轮啮合;所述凸轮轴顶端固定连接有第二凸轮;所述上罐体朝向外壳中心一侧设置有延伸板，延伸板垂直方向滑动连接有第三推杆，第三推杆底面与第二凸轮上表面接触;所述明矾投放管上方侧壁通有滑槽，滑槽内滑动连接有第一推杆;所述明矾投放管下方侧壁通有滑槽，滑槽内滑动连接有第二推杆;所述第一推杆和第二推杆之间设置有推杆齿轮;所述上罐体侧壁设置有连接板，推杆齿轮与连接板转动连接;所述第一推杆和第二推杆相对一侧均设置有轮齿，轮齿与推杆齿轮啮合。
作为进一步改进：所述明矾投放管内腔底部设置有电磁开关。
作为进一步改进：所述第二推杆左端设置有斜槽，第三推杆顶端设置有斜面，斜面与斜槽匹配设置。所述第二凸轮顶部为斜面;所述储水池阀门上部设置有斜槽，直线推杆右部设置有斜面，斜槽斜面与直线推杆右部斜面配合设置;所述斜块斜面朝向外壳中心。
作为进一步改进：所述上罐体和罐身内径相同;所述滑块上下表面设置有若干扭簧。
作为进一步改进：所述不完全齿轮的有齿部分仅为周长的36分之1。
与现有技术相比，本发明的优点在于：
本设计不仅解决了传统污水处理装置难以有效率地处理沉积的污泥，需要定期停机对污泥池进行清污泥处理，且污泥与处理后的污水混合在一起，不易进行分离操作的问题，提出了一种通过分离上下罐体进行污水处理的装置，通过一个上罐体与四个下罐体配合，在1号位置进行注水、污水处理工作和放清水到储水池，在2号位置进行污泥二次沉淀工作，在3号位置进行放污泥到储泥池，在4号位置可以进行下罐体的检修工作，互相配合，可以提高工作效率，保证持续不断地进行污水处理过程，且自动可以将处理后的污水与污泥相分离，分别置于储水池和储泥池，且可以自动控制投入明矾的量，且储水池具有自动排水功能，便于进行清洁操作。
