申请日2018.04.02
公开(公告)日2018.07.20
IPC分类号B08B9/051; F16L55/40; F16L101/12
摘要
本发明公开了一种污水管道清洁器，包括顶板、液压泵、电机、第一清理刷、第二清理刷、搅轮、水管接口、按钮、伸缩杆、喷头、刷头、转盘、毛刷、活动杆和接块。本发明的有益效果是：通过在装置外壁上安装环形的第一清理刷与第二清理刷，并且均由一个环形的转盘以及围绕在转盘外壁上的四个刷头组成，在刷头外壁上套置一层毛刷，并且刷头由活动杆控制顶出、收回，当启动装置时，转盘由电机驱动开始运作，两个清理刷均由转盘带动而转动，刷头由活动杆控制顶出，并抵在管道内壁上，顶板下方的伸缩杆由液压泵控制不断伸缩并逐渐往管道深处推进，从而使得装置在放入污水管道内部时能够更加充分的对管道内壁进行清理。
权利要求书

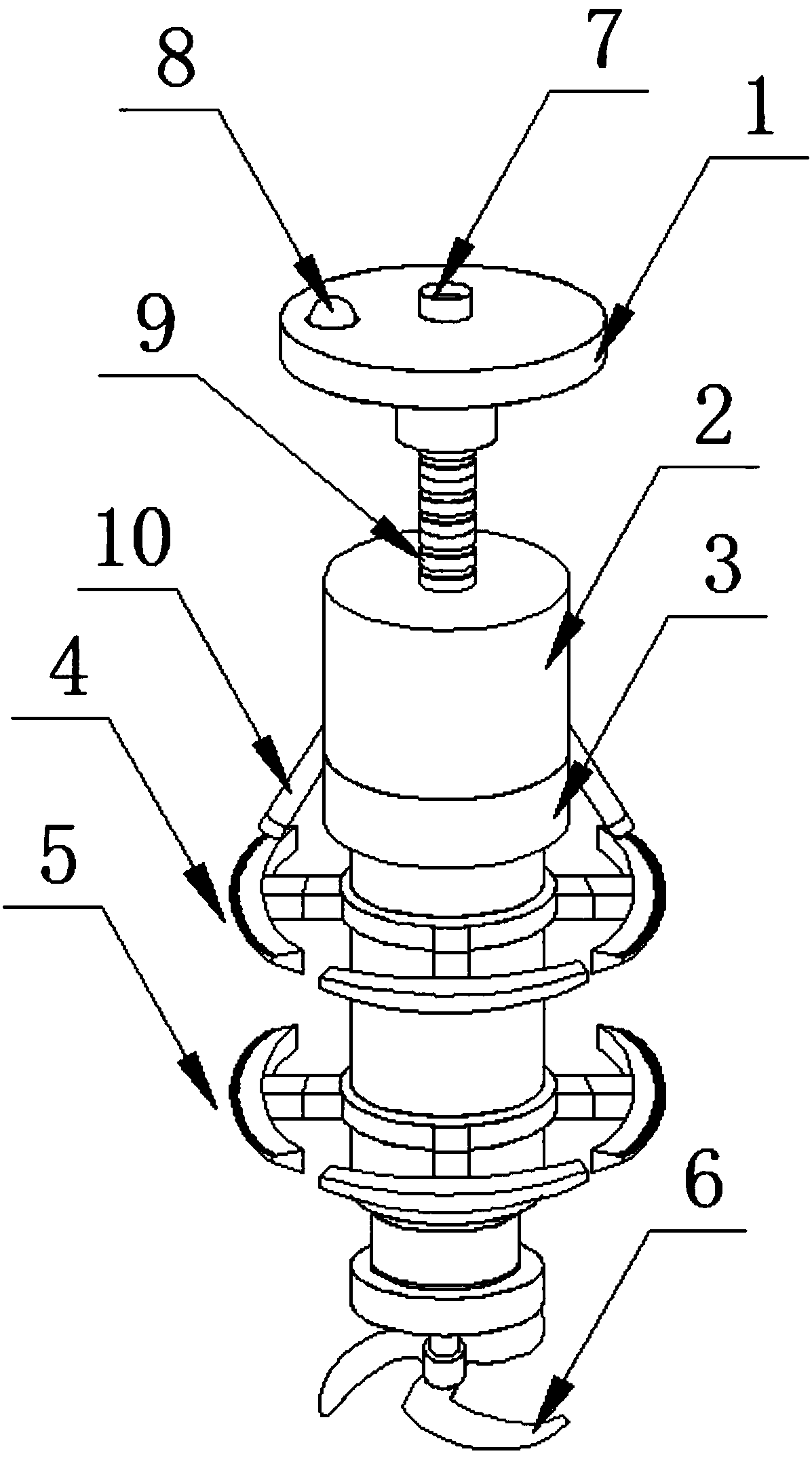

1.一种污水管道清洁器，包括顶板(1)、液压泵(2)、电机(3)、第一清理刷(4)和第二清理刷(5)，其特征在于：所述顶板(1)上设置水管接口(7)，所述水管接口(7)一侧安装按钮(8)，所述顶板(1)下方安装伸缩杆(9)，所述伸缩杆(9)连接液压泵(2)，所述液压泵(2)下方安装电机(3)，且所述液压泵(2)外壁上安装两个喷头(10)，所述电机(3)下方安装第一清理刷(4)，所述第一清理刷(4)下方安装第二清理刷(5)，且所述第一清理刷(4)与第二清理刷(5)中部均设置转环(12)，所述转环(12)外壁上安装四个刷头(11)，所述刷头(11)与所述转环(12)之间通过接块(15)固定连接，所述接块(15)一侧安装活动杆(14)，所述活动杆(14)一端连接所述刷头(11)，所述刷头(11)外壁上套置一层毛刷(13)，所述第二清理刷(5)下方安装搅轮(6)。
2.根据权利要求1所述的一种污水管道清洁器，其特征在于：所述刷头11由多个弹性件和刮板(16)交错连接而成，弹性件用于为刮板(16)提供向外的张力，从而使得刮板(16)与管道内壁紧贴，有利于刮除管道内壁的污物。
3.根据权利要求2所述的一种污水管道清洁器，其特征在于：所述弹性件为圆柱形弹簧(17)，刮板(16)的形状采用等腰三角形结构，且刮板(16)的两个等腰边形成的角与管道内壁接触，且刮板(16)的两个等腰边形成的面为波浪形结构(23)，且刮板(16)的等腰边形成的侧边上设有齿槽(19)，齿槽(19)沿等腰三角形的等腰边的长度方向设置。
4.根据权利要求2所述的一种污水管道清洁器，其特征在于：所述弹性件为板簧(18)，刮板(16)采用矩形结构，刮板(16)的较大的平面与管道内壁接触，且刮板(16)与管道内壁的接触面设置有截面形状为三角形的波浪形分割槽(20)，分割槽(20)沿刮板(16)的刮除方向布置，且分割槽(20)的底部等间距设有多个除污板(21)，除污板(21)的根部设有排污孔(22)，排污孔(22)由分割槽(20)的底部贯穿刮板(16)。
5.根据权利要求4所述的一种污水管道清洁器，其特征在于：所述除污板(21)沿刮除方向倾斜布置。
6.根据权利要求1所述的一种污水管道清洁器，其特征在于：所述液压泵(2)与电机(3)均由密封结构的外壳包裹。
7.根据权利要求1所述的一种污水管道清洁器，其特征在于：所述喷头(10)与液压泵(2)外壁之间呈30°倾斜角，且喷头(10)的底部对准第一清理刷(4)。
8.根据权利要求1所述的一种污水管道清洁器，其特征在于：所述伸缩杆(9)与液压泵(2)之间通过液压泵(2)内部的液压管相连接，所述第一清理刷(4)、第二清理刷(5)以及搅轮(6)均与电机(3)之间通过导线相连接。
9.根据权利要求1所述的一种污水管道清洁器，其特征在于：所述刷头(11)与接块(15)之间的活动杆(14)上套置一个弹簧，且弹簧两端分别抵在刷头(11)与接块(15)上。
说明书
一种污水管道清洁器
技术领域
本发明涉及一种清洁装置，具体为一种污水管道清洁器，属于污水管道处理领域。
背景技术
污水管道顾名思义及为排放污水的管道，无论是小区、街道、工厂均需要排污管道来进行污水排放，因此，污水管道是人们日常生活、工业制造中必不可少的一部分。由于污水管道长期与污水接触，管道内壁难免会残留下来污渍，一些有腐蚀性的污渍长期停留在管道内壁上，难免会使管道使用寿命大大下降，因此，污水管道在使用时需要清洁装置进行管壁清洁。
但是现有的用于污水管道的清洁装置在使用时仍存在一定缺陷，由于在清洁过程中限于管道内壁的尺寸，很难将管道内壁清理干净，而且人工清理也较为麻烦，费时费力，清理时若遇到管道堵塞，则更加麻烦。
发明内容
本发明的目的就在于为了解决上述问题而提供一种污水管道清洁器。
本发明通过以下技术方案来实现上述目的，一种污水管道清洁器，包括顶板、液压泵、电机、第一清理刷和第二清理刷，所述顶板上设置水管接口，所述水管接口一侧安装按钮，所述顶板下方安装伸缩杆，所述伸缩杆连接液压泵，所述液压泵下方安装电机，且所述液压泵外壁上安装两个喷头，所述电机下方安装第一清理刷，所述第一清理刷下方安装第二清理刷，且所述第一清理刷与第二清理刷中部均设置转环，所述转环外壁上安装四个刷头，所述刷头与所述转环之间通过接块固定连接，所述接块一侧安装活动杆，所述活动杆一端连接所述刷头，所述刷头外壁上套置一层毛刷，所述第二清理刷下方安装搅轮。
作为本发明的一种技术优化方案，所述刷头由多个弹性件和刮板交错连接而成，弹性件用于为刮板提供向外的张力，从而使得刮板与管道内壁紧贴，有利于刮除管道内壁的污物。
作为本发明的一种技术优化方案，所述弹性件为圆柱形弹簧、板簧中的一种。当选用圆柱形弹簧时，刮板的形状采用等腰三角形结构，且刮板的两个等腰边形成的角与管道内壁接触，且刮板的两个等腰边形成的面为波浪形结构，且刮板的等腰边形成的侧边上设有齿槽，齿槽沿等腰三角形的等腰边的长度方向设置，在使用时，圆柱形弹簧可提供较多的自由度，圆柱形弹簧配合刮板等腰边的波浪形结构，会使得刮板沿管道轴向晃动，多个刮板呈蛇形前进路线，有利于对增强对管道内壁清理的效果;刮板侧壁设置的齿槽有利于对管道内壁污物的刮除，具有较好的清理效果。当选用板簧时，刮板采用矩形结构，刮板的较大的平面与管道内壁接触，且刮板与管道内壁的接触面设置有截面形状为三角形的波浪形分割槽，分割槽沿刮板的刮除方向布置，且分割槽的底部等间距设有多个除污板，除污板的根部设有排污孔，排污孔由分割槽的底部贯穿刮板，为提高除污效果，除污板沿刮除方向倾斜布置，此时除污板具有一定的导向作用，有利于污物进入排污孔，板簧可以替换成具有一定弹性的竹子，有利于降低成本，并且能够减轻整体的重量。
优选的，为了使装置具有良好的防水性能，从而有效避免装置内部进水而损坏，所述液压泵与电机均由密封结构的外壳包裹。
优选的，为了使喷头喷出的水准确度高，直接冲刷清理下来的杂物，所述喷头与液压泵外壁之间呈30°倾斜角，且喷头的底部对准第一清理刷。
优选的，为了使装置内部各个组件在运行时有足够的动力来源，所述伸缩杆与液压泵之间通过液压泵内部的液压管相连接，所述第一清理刷、第二清理刷以及搅轮均与电机之间通过导线相连接。
优选的，为了使刷头在抵在管道内壁时能够抵紧，从而确保清洁效果，所述刷头与接块之间的活动杆上套置一个弹簧，且弹簧两端分别抵在刷头与接块上。
本发明的有益效果是：通过在装置外壁上安装环形的第一清理刷与第二清理刷，两个清理刷规格相同，并且均由一个环形的转环以及围绕在转环外壁上的四个刷头组成，在刷头外壁上套置一层毛刷，并且刷头由活动杆控制顶出、收回，当启动装置时，转环由电机驱动开始运作，两个清理刷均由转环带动而转动，刷头由活动杆控制顶出，并抵在管道内壁上，顶板下方的伸缩杆由液压泵控制不断伸缩并逐渐往管道深处推进，从而使得装置在放入污水管道内部时能够更加充分的对管道内壁进行清理。通过在第一清理刷上方安装两个喷头，清洁管壁时刷头不断喷水来冲走刷下来的杂物。通过在装置底部安装搅轮，搅轮由电机驱动，当装置在往管道深处推进遇到管道被堵塞的情况，搅轮的运作还能够起到疏通管道的作用。
