申请日2018.04.03
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种具有温度感应报警功能的污水处理设备，其结构包括进水管、左端盖、厌氧池、温度感应报警器、氧化池、导气管、连接管道、过滤网、清水池、端盖、出水管道、导水管道、通气件、旋转装置、反应池、隔板、主体，进水管嵌入安装于左端盖的左侧，左端盖与主体相焊接，主体的内部嵌有厌氧池，本实用新型一种具有温度感应报警功能的污水处理设备，结构上设有旋转装置，与主体相连接，当步进电机启动后，使得齿轮盒内部的转轴位于滚珠轴承内侧转动，带动主动带轮旋转，使得通过传送带与主动带轮相连接的配合带轮位于轴承套内侧转动，从而使轴承套带动导气管旋转，这样能够使污水与导气管内部的空气充分接触，加快反应速度。
权利要求书

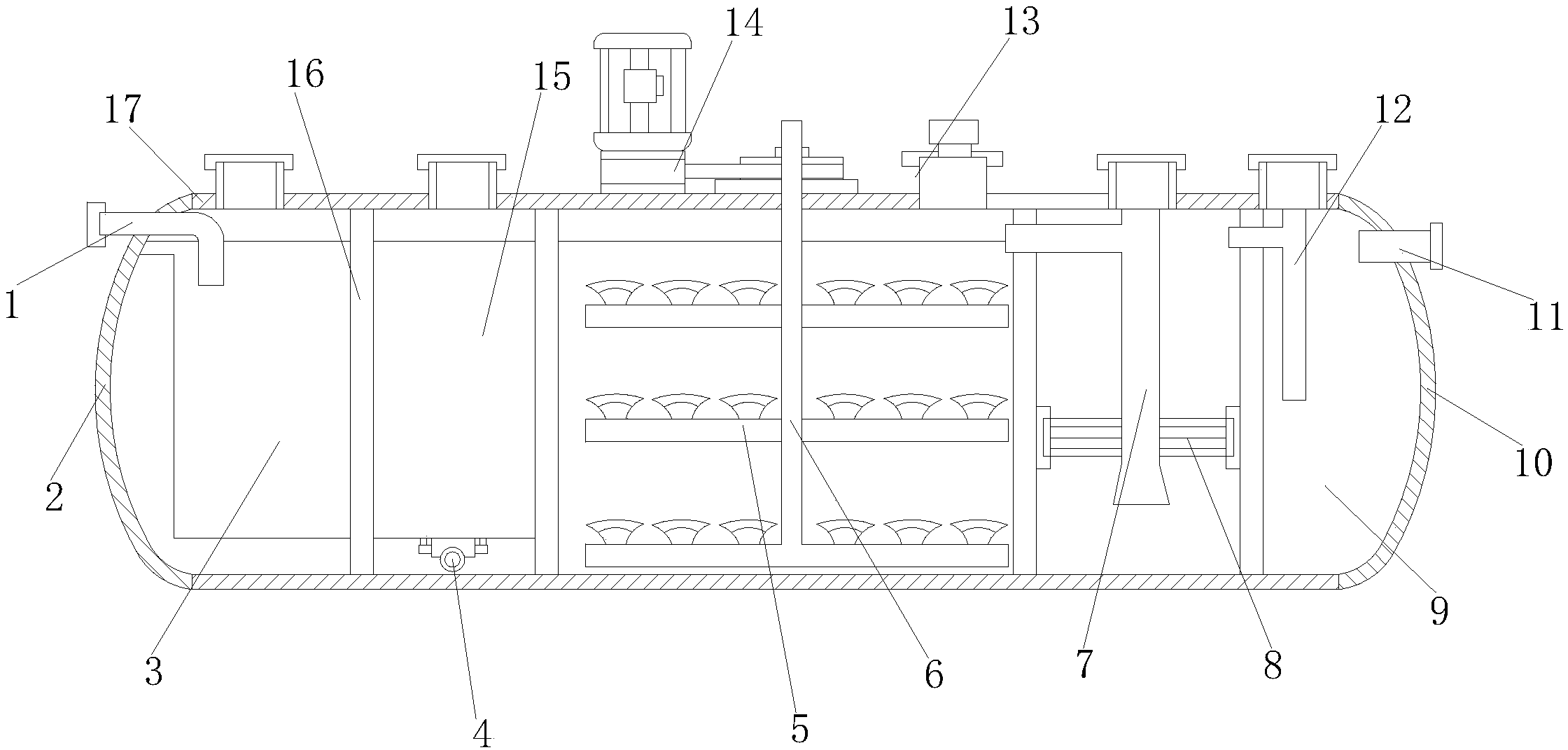

1.一种具有温度感应报警功能的污水处理设备，其特征在于：其结构包括进水管(1)、左端盖(2)、厌氧池(3)、温度感应报警器(4)、氧化池(5)、导气管(6)、连接管道(7)、过滤网(8)、清水池(9)、端盖(10)、出水管道(11)、导水管道(12)、通气件(13)、旋转装置(14)、反应池(15)、隔板(16)、主体(17)，所述进水管(1)嵌入安装于左端盖(2)的左侧，所述左端盖(2)与主体(17)相焊接，所述主体(17)的内部嵌有厌氧池(3)，所述隔板(16)与主体(17)的内侧相黏合，所述温度感应报警器(4)嵌入安装于反应池(15)的底部，所述过滤网(8)与连接管道(7)的底部相嵌套，所述端盖(10)与主体(17)为一体化结构，所述通气件(13)的底部与主体(17)的外表面相焊接，所述旋转装置(14)与主体(17)相连接，所述旋转装置(14)包括齿轮盒(1401)、主动带轮(1402)、转轴(1403)、滚珠轴承(1404)、传送带(1405)、支撑座(1406)、配合带轮(1407)、步进电机(1408)、轴承套(1409)，所述齿轮盒(1401)的顶端与步进电机(1408)相黏合，所述齿轮盒(1401)的内部嵌有主动带轮(1402)，所述主动带轮(1402)与转轴(1403)相嵌套，所述转轴(1403)与滚珠轴承(1404)转动连接，所述滚珠轴承(1404)嵌入安装于齿轮盒(1401)的内部，所述支撑座(1406)的上表面与配合带轮(1407)相连接，所述配合带轮(1407)通过传送带(1405)与主动带轮(1402)相连接，所述轴承套(1409)与配合带轮(1407)相嵌套，所述轴承套(1409)与导气管(6)相连接。
2.根据权利要求1所述的一种具有温度感应报警功能的污水处理设备，其特征在于：所述厌氧池(3)的左侧设有反应池(15)，所述反应池(15)的左侧与隔板(16)相连接。
3.根据权利要求1所述的一种具有温度感应报警功能的污水处理设备，其特征在于：所述氧化池(5)嵌入安装于主体(17)的内部，所述主体(17)的内侧嵌有连接管道(7)。
4.根据权利要求1所述的一种具有温度感应报警功能的污水处理设备，其特征在于：所述出水管道(11)与端盖(10)相黏合，所述导水管道(12)的右侧设有出水管道(11)。
5.根据权利要求1所述的一种具有温度感应报警功能的污水处理设备，其特征在于：所述出水管道(11)的直径为10cm。
说明书
一种具有温度感应报警功能的污水处理设备
技术领域
本实用新型是一种具有温度感应报警功能的污水处理设备，属于污水处理设备领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有技术公开了申请号为：CN201620698433.3的一种具有温度感应报警功能的污水处理设备，其结构包括进水口、支脚、厌氧池、缺氧池、好氧池、二沉池、排污管道、出水管道、消毒剂入口、风机、温度感应报警器、外框，进水口与外框固定连接，支脚固定装设在外框下，厌氧池与外框固定连接，缺氧池与好氧池固定连接，好氧池与二沉池固定连接，二沉池与排污管道固定连接，排污管道固定装设在外框上，出水管道与外框固定连接，消毒剂入口固定装设在外框上，温度感应报警器固定装设在外框上，温度感应报警器由报警器外壳、温感探头、报警指示灯、保护框、喇叭口组成，但是该现有技术反应池内污水与空气的接触不够充分，导致污水处理反应速度较为缓慢，增加能源的消耗。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种具有温度感应报警功能的污水处理设备，以解决现有反应池内污水与空气的接触不够充分，导致污水处理反应速度较为缓慢，增加能源的消耗的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种具有温度感应报警功能的污水处理设备，其结构包括进水管、左端盖、厌氧池、温度感应报警器、氧化池、导气管、连接管道、过滤网、清水池、端盖、出水管道、导水管道、通气件、旋转装置、反应池、隔板、主体，所述进水管嵌入安装于左端盖的左侧，所述左端盖与主体相焊接，所述主体的内部嵌有厌氧池，所述隔板与主体的内侧相黏合，所述温度感应报警器嵌入安装于反应池的底部，所述过滤网与连接管道的底部相嵌套，所述端盖与主体为一体化结构，所述通气件的底部与主体的外表面相焊接，所述旋转装置与主体相连接，所述旋转装置包括齿轮盒、主动带轮、转轴、滚珠轴承、传送带、支撑座、配合带轮、步进电机、轴承套，所述齿轮盒的顶端与步进电机相黏合，所述齿轮盒的内部嵌有主动带轮，所述主动带轮与转轴相嵌套，所述转轴与滚珠轴承转动连接，所述滚珠轴承嵌入安装于齿轮盒的内部，所述支撑座的上表面与配合带轮相连接，所述配合带轮通过传送带与主动带轮相连接，所述轴承套与配合带轮相嵌套，所述轴承套与导气管相连接。
进一步地，所述厌氧池的左侧设有反应池，所述反应池的左侧与隔板相连接。
进一步地，所述氧化池嵌入安装于主体的内部，所述主体的内侧嵌有连接管道。
进一步地，所述出水管道与端盖相黏合，所述导水管道的右侧设有出水管道。
进一步地，所述出水管道的直径为10cm。
进一步地，所述导气管由不锈钢制成，坚硬耐用。
进一步地，所述隔板为长方体结构。
有益效果
本实用新型一种具有温度感应报警功能的污水处理设备，结构上设有旋转装置，与主体相连接，当步进电机启动后，使得齿轮盒内部的转轴位于滚珠轴承内侧转动，带动主动带轮旋转，使得通过传送带与主动带轮相连接的配合带轮位于轴承套内侧转动，从而使轴承套带动导气管旋转，这样能够使污水与导气管内部的空气充分接触，加快反应速度。
