申请日2018.07.08
公开(公告)日2019.02.12
IPC分类号B01J6/00; B01J20/20; B01J20/30; C02F1/28
摘要
本实用新型涉及一种综合利用污泥制备污水处理的吸附剂装置，包括进料管、手柄、加固板、透明观察窗、壳体二、电动机、搅拌轴以及搅拌叶，所述火炉上端固定有壳体一，所述壳体一上端固定有连接管，所述连接管上端固定有壳体二，所述壳体二上端固定有电动机，所述电动机的主轴下端固定有搅拌轴，所述搅拌轴下端穿过壳体二，并延伸至壳体二内部，所述搅拌叶设有两个以上，两个以上所述搅拌叶对称固定在搅拌轴左右两端，所述加固板设有两个，两个所述加固板对称固定在火炉上端面上，两个所述加固板均与壳体一以及壳体二固定连接，所述壳体一前端固定有透明门板，本实用新型环保效果好，使用方便，操作简单，系统性高，实用性强。
权利要求书
1.一种综合利用污泥制备污水处理的吸附剂装置，包括进料管(1)、火炉(4)、透明门板(5)、壳体一(6)、连接管(8)、加固板(9)、壳体二(11)、电动机(12)、搅拌轴(13)以及搅拌叶(14)，其特征在于：所述火炉(4)上端固定有壳体一(6)，所述壳体一(6)上端固定有连接管(8)，所述连接管(8)上端固定有壳体二(11)，所述壳体二(11)上端固定有电动机(12)，所述电动机(12)的主轴下端固定有搅拌轴(13)，所述搅拌轴(13)下端穿过壳体二(11)，并延伸至壳体二(11)内部，所述搅拌叶(14)设有两个以上，两个以上所述搅拌叶(14)对称固定在搅拌轴(13)左右两端，所述加固板(9)设有两个，两个所述加固板(9)对称固定在火炉(4)上端面上，两个所述加固板(9)均与壳体一(6)以及壳体二(11)固定连接，所述壳体一(6)前端固定有透明门板(5)，所述壳体二(11)左端固定有进料管(1)。
2.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：两个以上所述搅拌叶(14)均通过搅拌轴(13)与电动机(12)的主轴固定连接。
3.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：所述壳体二(11)前端固定有透明观察窗(10)。
4.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：所述连接管(8)上固定有固体泵(7)。
5.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：所述壳体一(6)通过铰链与透明门板(5)相连接。
6.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：所述透明门板(5)前端固定有手柄(2)。
7.根据权利要求1所述的一种综合利用污泥制备污水处理的吸附剂装置，其特征在于：所述火炉(4)下端固定有减震垫(3)。
说明书
一种综合利用污泥制备污水处理的吸附剂装置
技术领域
本实用新型涉及污水处理领域，具体为一种综合利用污泥制备污水处理的吸附剂装置。
背景技术
以污水厂污泥制成污水处理吸附剂，变废为宝，将大大减轻日益严峻的污泥处理问题，在处理过程中，大量病原菌被高温杀死，且重金属固结在污水处理吸附剂中，消除了污泥农用过程中，重金属从农产品进入食物链，最终进入人体，并在人体内富集的问题，避免了二次污染的产生，真正体现了固体废物处理的无害化、减量化、资源化原则，环境效益显著。目前，国内外污泥处置的主要方式有填埋、焚烧、投海和土地利用等方法，虽然这些方法都能容纳大量的污泥，是污泥处置的有效途径，但也存在诸多问题。污水处理吸附剂作为一种建筑用轻骨料，以其轻体、保温、环保等特性受到了人们的极大重视，污水处理吸附剂主要以粘土、污泥为主，而粘土原料的来源绝大部分取自于耕地，不符合可持续发展战略，因此以污水处理厂的污泥为主要原料，加以一定量的辅料、外加剂，经过脱碳和烧胀制成具有一定强度的轻质污水处理吸附剂，可以大量的消耗脱水污泥，不但处理成本大大低于焚烧法，而且可以避免污泥二次污染，尤其符合固废处理的无害化、减量化和资源化原则将有广阔的发展前景。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种综合利用污泥制备污水处理的吸附剂装置，以解决上述背景技术中的问题，本实用新型使用方便，操作简单，系统性高，实用性强。

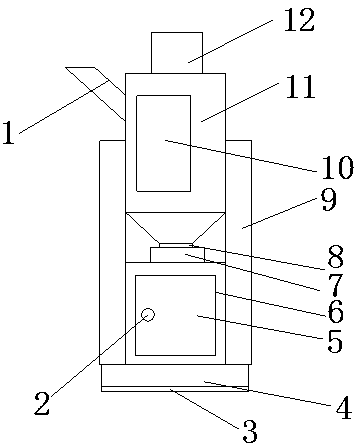

为实现上述目的，本实用新型提供如下技术方案：一种综合利用污泥制备污水处理的吸附剂装置，包括进料管、火炉、透明门板、壳体一、连接管、加固板、壳体二、电动机、搅拌轴以及搅拌叶，所述火炉上端固定有壳体一，所述壳体一上端固定有连接管，所述连接管上端固定有壳体二，所述壳体二上端固定有电动机，所述电动机的主轴下端固定有搅拌轴，所述搅拌轴下端穿过壳体二，并延伸至壳体二内部，所述搅拌叶设有两个以上，两个以上所述搅拌叶对称固定在搅拌轴左右两端，所述加固板设有两个，两个所述加固板对称固定在火炉上端面上，两个所述加固板均与壳体一以及壳体二固定连接，所述壳体一前端固定有透明门板，所述壳体二左端固定有进料管。
进一步地，两个以上所述搅拌叶均通过搅拌轴与电动机的主轴固定连接。
进一步地，所述壳体二前端固定有透明观察窗。
进一步地，所述连接管上固定有固体泵。
进一步地，所述壳体一通过铰链与透明门板相连接。
进一步地，所述透明门板前端固定有手柄。
进一步地，所述火炉下端固定有减震垫。
与现有技术相比，本实用新型的有益效果是：因本实用新型添加了电动机、搅拌轴以及搅拌叶，该设计便于将物料与黏土、活性炭以及固化剂等辅料进行充分混合，因本实用新型添加了火炉，该设计便于对混合物进行焙烧，因本实用新型添加了透明观察窗，该设计便于工作人员对壳体二内部搅拌进程进行观察，因本实用新型添加了透明门板以及手柄，该设计便于工作人员获取制备的吸附剂，因本实用新型添加了加固板，该设计提高了本实用新型的稳固性，本实用新型环保效果好，使用方便，操作简单，系统性高，实用性强。
