申请日2017.12.15
公开(公告)日2018.07.31
IPC分类号C02F9/14; C02F101/30
摘要
本实用新型公开了一种用于处理农村污水的生态联合修复净化系统，属于水生态修复领域，包括河体、过滤装置、生态系统和曝气装置，过滤装置位于曝气装置上游，过滤装置包括水车、转轴一、转轴二、传送带和垃圾收集槽，过滤装置通过水流带动水车和传送带转动，将河水中的漂浮垃圾传送至垃圾收集槽中，定期清理，然后通过生态系统对河水进行深层次的修复净化，曝气装置包括进气口、太阳能电池面板、螺旋叶、发动机和曝气口，曝气装置为河水中的动植物提供充足的氧气。总之，本实用新型具有搭配合理、实施简单、效果显著的等优点。
权利要求书

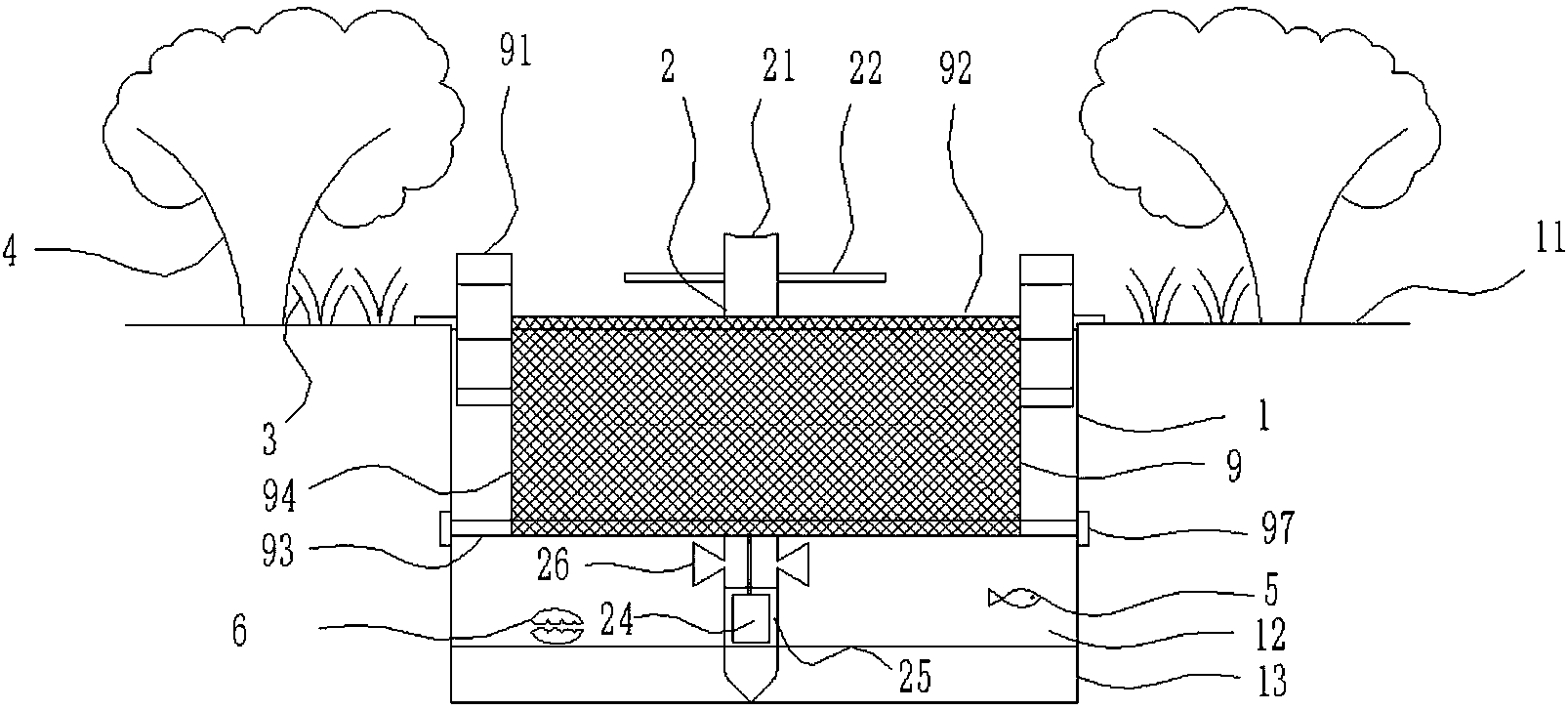

1.一种用于处理农村污水的生态联合修复净化系统，其特征在于，包括河体(1)、岸生植物单元、水生植物单元、水生动物单元、过滤装置(9)和曝气装置(2);所述河体(1)包括河岸(11)、河水(12)和河底(13);所述岸生植物单元包括灌木(3)和乔木(4);所述水生植物单元包括浮水植物(7)和浮叶植物(8);所述水生动物单元包括鱼虾(5)和螺蚌(6);所述曝气装置(2)包括进气口(21)、太阳能电池面板(22)、螺旋叶(23)、发动机(24)和曝气口(26)，所述进气口(21)位于曝气装置(2)顶端，所述太阳能电池面板(22)共有两块，环绕安装在曝气装置(2)顶端外侧，并且与所述发动机(24)电性连接，发动机(24)位于曝气装置(2)底端内部，所述螺旋叶(23)位于曝气装置(2)内部中间位置，并且发动机(24)与螺旋叶(23)通过螺旋丝杆连接，所述曝气口(26)位于曝气装置(2)底端外侧，在曝气装置(2)的上游还设有过滤装置(9)，所述过滤装置(9)包括水车(91)、转轴一(92)、转轴二(93)、传送带(94)和垃圾收集槽(95)，所述水车(91)有两个，分别固定于两河岸(11)内侧，并且水车(91)三分之一没入河水(12)中，所述转轴一(92)位于两水车(91)中轴线上，所述转轴二(93)平行转轴一(92)位于河水(12)中部，所述传送带(94)安装在转轴一(92)和转轴二(93)之间，传送带(94)为格栅式且外表面等距设有若干滤带槽板(96)，传送带(94)与水平面呈45°夹角，所述垃圾收集槽(95)位于转轴一(92)下方。
2.根据权利要求1所述的一种用于处理农村污水 的生态联合修复净化系统，其特征在于，所述灌木(3)种植于所述河岸(11)上靠近所述河体(1)的位置，所述乔木(4)种植于灌木(3)外侧位置。
3.根据权利要求1所述的一种用于处理农村污水的生态联合修复净化系统，其特征在于，所述曝气口(26)为2-4个。
4.根据权利要求1所述的一种用于处理农村污水的生态联合修复净化系统，其特征在于，所述转轴二(93)通过轴承(97)固定在河岸(11)中部，转轴二(93)能够旋转。
5.根据权利要求1所述的一种用于处理农村污水的生态联合修复净化系统，其特征在于，所述发动机(24)外侧设有防水层(25)。
说明书
一种用于处理农村污水的生态联合修复净化系统
技术领域
本实用新型属于水生态修复领域，具体是涉及一种用于处理农村污水的生态联合修复净化系统。
背景技术
农村水环境是指分布在农村地区的河流、渠道和池塘等的地表水、土壤水和地下水的统称，是农村居民生活、活动的重要组成部分。随着农村经济的快速发展和人们生活水平的不断提高，农村生活污水排放量不断增加，农业污染日益严重，农村水生态日益恶化，成为制约农村经济发展的重要因素。据调查，农村污水排放和垃圾处理等重要的环境基础设施欠账严重，污水任意排放等现象十分普遍，导致农村水环境污染严重、土壤质量下降、生态遭到破坏，其中水生态污染问题尤为严重。
农村水生态修复已经到了刻不容缓的地步，对于保障农村饮水安全、居民生活质量、环境保护以及农业生产具有重要的影响，所以，一种农村水生态修复系统就有这十分重大的意义以及重大的作用。
实用新型内容
针对现有技术中农村水生态修复系统中存在的修复系统设计不合理、修复不全面、修复效果一般等技术问题，本实用新型提供一种用于处理农村污水的生态联合修复净化系统，具有搭配合理、修复全面、修复效果好等优点。
本实用新型的技术方案是：一种用于处理农村污水的生态联合修复净化系统，包括河体、岸生植物单元、水生植物单元、水生动物单元、过滤装置和曝气装置;所述河体包括河岸、河水和河底;所述岸生植物单元包括灌木和乔木;所述水生植物单元包括浮水植物和浮叶植物;所述水生动物单元包括鱼虾和螺蚌;所述曝气装置包括进气口、太阳能电池面板、螺旋叶、发动机和曝气口，所述进气口位于曝气装置顶端，所述太阳能电池面板共有两块，环绕安装在曝气装置顶端外侧，并且与所述发动机电性连接，发动机位于曝气装置底端内部，所述螺旋叶位于曝气装置内部中间位置，并且发动机与螺旋叶通过螺旋丝杆连接，在曝气装置的上游还设有过滤装置，所述过滤装置包括水车、转轴一、转轴二、传送带和垃圾收集槽，所述水车有两个，分别固定于两河岸内侧，并且水车三分之一没入河水中，所述转轴一位于两水车中轴线上，所述转轴二平行转轴一位于河水中部，所述传送带安装在转轴一和转轴二之间，传送带为格栅式且外表面等距设有若干滤带槽板，传送带与水平面呈45°夹角，所述垃圾收集槽位于转轴一下方。
进一步地，所述灌木种植于所述河岸上靠近所述河体的位置，所述乔木种植于灌木外侧位置，灌木和乔木与土壤形成的土壤生物体系，可以起到减少有机物对河道、湖泊的冲击和营养化程度的作用，乔木和灌木的根须还能够直接伸到水体中吸收水中的营养成分。
进一步地，所述曝气口为2-4个，全方位的为河水提供充足的氧气。
进一步地，所述曝气装置的整体材质为不锈钢材质，防止被河水生锈腐蚀。
进一步地，所述转轴二通过轴承固定在河岸中部，转轴二能够旋转，转轴二为从动轴。
进一步地，所述发动机外侧设有防水层，避免发动机进水损坏。
本实用新型的工作原理是：本实用新型利用植物、动物、过滤装置和曝气装置来对农村污染水生态进行修复，首先在河流上游安装过滤装置，将水中的大型垃圾和漂浮垃圾进行打捞清理，然后在河岸两侧依次种植灌木和乔木，对河岸水土进行保护和净化，其根须还能直接吸收河水中的营养成分，净化河水，然后在河水中种植浮水植物和浮叶植物，利用水生植物吸收河水中的重金属和营养物质，同时在河水中放养鱼虾，在河底放养螺蚌，对河水中的杂志进行清理，同时考虑到污染水体中氧气含量不足，不利于水生植物和动物的存活，在河水中固定安装有曝气装置，曝气装置通过太阳能电池板获取能量，然后通过发动机带动螺旋叶转动，将外界空气通过进气口吸入，然后通过曝气口曝气，为河水提供充足的氧含量。
本实用新型的有益效果是：本实用新型提供的一种用于处理农村污水的生态联合修复净化系统，对于中度污染甚至重度污染的农村水生态有着十分明显的作用，本实用新型通过将过滤装置、岸生植物、水生植物、水生动物以及曝气装置合理搭配，来对污染的水生态进行全方位的治理修复，过滤装置可以将水中的大型垃圾和漂浮垃圾进行打捞清理，岸生植物可以保护水土，净化河岸环境，并且岸生植物的根须会伸入河里，吸收水中的富营养物质，净化水体;水生植物可以吸附水中的营养物质和重金属元素，并向水体中释放氧气，达到净化河体的作用;水生动物会将水中的杂质以及河底的淤泥和有害物质清除掉，是水中的清道夫;曝气装置为水生植物和水生动物提供充足的氧气，还可以促进水中好氧细菌的繁殖，以达到加速分解水中有机污染物的作用。总之，本实用新型具有搭配合理、实施简单、效果显著的等优点。
