申请日2018.01.18
公开(公告)日2018.12.11
IPC分类号C02F1/469
摘要
本实用新型公开了一种工业废水去离子装置，其结构包括接线盒、接线盒取出按钮、启动旋钮、冷凝水进水口、插阀、排水口、检测水龙头、控制板、排水旋钮、减压箱、废水进水口、去离子箱，接线盒嵌入连接于去离子箱的上表面，本实用新型一种工业废水去离子装置，在进行使用时，工业废水从废水进水孔进入浓室，开启启动旋钮，废水进入浓室，再通过淡室，电极发电这进行处理在浓室、淡室中的废水，打开插阀处理过的水进入去离子水池，打开冷凝水进水口进入去离子水池冷凝，打开检测水龙头可以对水质进行抽样检测，最后将去离子水通过废水进水孔排出，对处理过的水进行水质检测，不合格的水可以重新进箱体进行去离子，保证了废水去离子的效果。
权利要求书

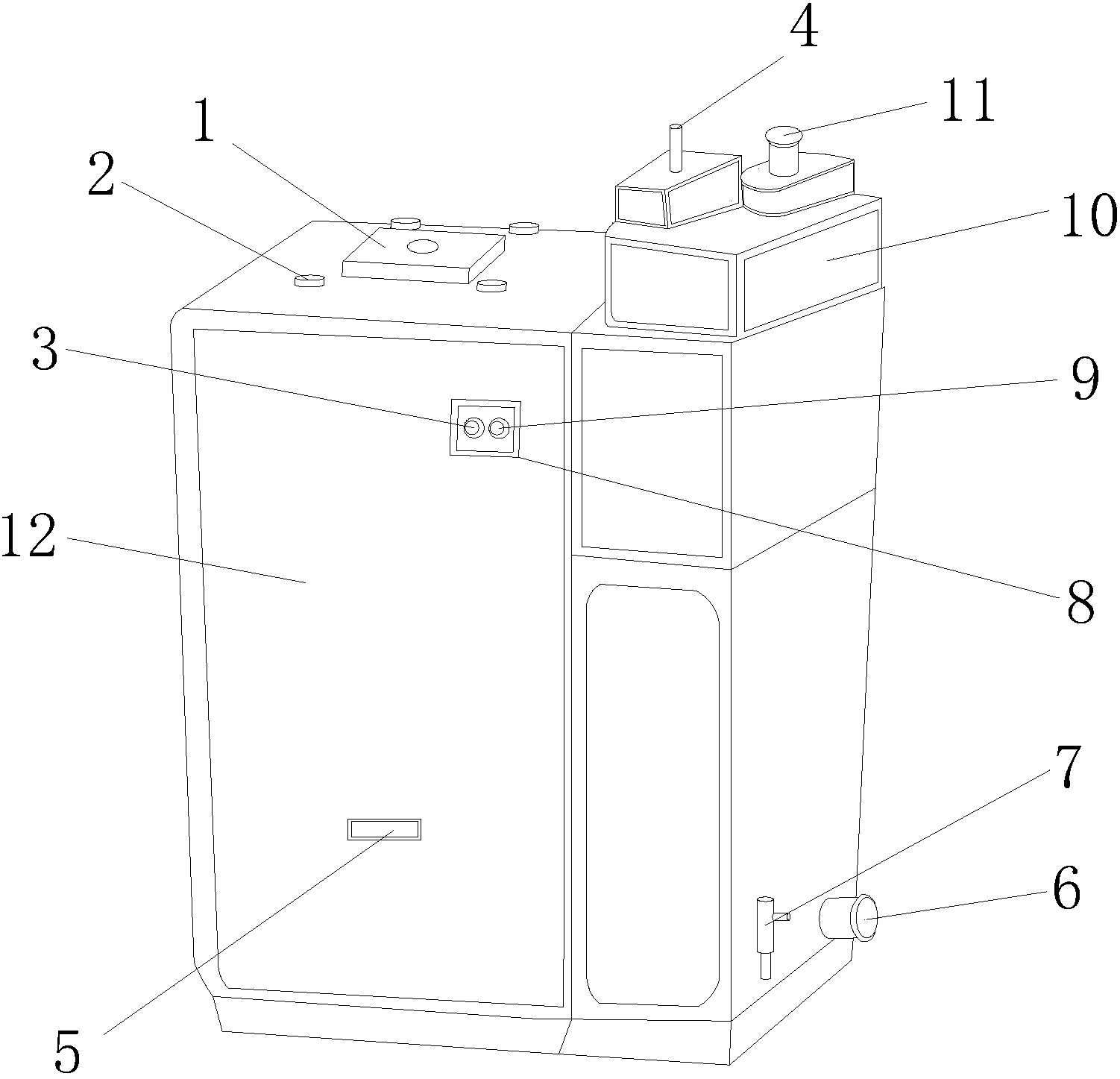

1.一种工业废水去离子装置，其特征在于：其结构包括接线盒(1)、接线盒取出按钮(2)、启动旋钮(3)、冷凝水进水口(4)、插阀(5)、排水口(6)、检测水龙头(7)、控制板(8)、排水旋钮(9)、减压箱(10)、废水进水口(11)、去离子箱(12)，所述接线盒(1)嵌入连接于去离子箱(12)的上表面，所述接线盒取出按钮(2)设于去离子箱(12)的上表面，所述启动旋钮(3)安装于去离子箱(12)的前端，所述冷凝水进水口(4)贯穿于减压箱(10)，所述排水口(6)嵌入安装于去离子箱(12)的右下方，所述检测水龙头(7)位于排水口(6)的前方，所述控制板(8)上设有启动旋钮(3)与排水旋钮(9)，所述减压箱(10)的下表面与去离子箱(12)的上表面相贴合，所述废水进水口(11)与冷凝水进水口(4)相平行，所述去离子箱(12)由螺丝(1201)、电极(1202)、膜固定板(1203)、阴膜(1204)、阳膜(1205)、流水口(1206)、垫板(1207)、去离子水池(1208)、冷凝水进水孔(1209)、废水进水孔(1210)、导线(1211)、极板(1212)、接线盒子固定板(1213)、浓室(1214)、淡室(1215)组成，所述螺丝(1201)与接线盒子固定板(1213)螺纹连接，所述电极(1202)通过导线(1211)与极板(1212)相连接，所述膜固定板(1203)之间有阴膜(1204)，所述阳膜(1205)与阴膜(1204)相平行，所述流水口(1206)的下端与去离子水池(1208)相贴合，所述垫板(1207)与流水口(1206)位于同一轴心，所述冷凝水进水孔(1209)嵌入连接于去离子水池(1208)，所述废水进水孔(1210)的下端与冷凝水进水孔(1209)的下端相平行，所述极板(1212)的上表面与接线盒子固定板(1213)的下表面相贴合，所述浓室(1214)内设有电极(1202)，所述淡室(1215)下方设有阳膜(1205)。
2.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述去离子箱(12)前端设有插阀(5)。
3.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述接线盒取出按钮(2)共设有4个。
4.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述去离子箱(12)位长方体结构。
5.根据权利要求1所述的一种工业废水去离子装置，其特征在于：所述减压箱(10)的宽度为50cm。
说明书
一种工业废水去离子装置
技术领域
本实用新型是一种工业废水去离子装置，属于废水处理技术领域。
背景技术
电去离子，简称EDI，是一种将离子交换技术，离子交换膜技术和离子电迁移技术相结合的离子交换技术，属高科技绿色环保技术，EDI净水设备具有连续出水、无需酸碱再生和无人值守等优点，已在制备纯水的系统中逐步代替混床作为精处理设备使用，这种先进技术的环保特性好，操作使用简便，愈来愈多地被人们所认可。
现有技术公开了申请号为：CN201720256915.8的一种工业废水去离子装置，括机体，所述机体的左侧外表面固定安装有废水管，且在废水管的末端连接在水槽的内部，所述水槽的右侧固定安装有泡沫镍集流体，且在泡沫镍集流体的右侧还固定安装有活性炭电极，所述机体的下侧外表面还固定安装有支架，但是该现有技术对废水处理效果较差，导致在废水离子处理上处理干净程度较低。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种工业废水去离子装置，以解决现有技术对废水处理效果较差，导致在废水离子处理上处理干净程度较低的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种工业废水去离子装置，其结构包括接线盒、接线盒取出按钮、启动旋钮、冷凝水进水口、插阀、排水口、检测水龙头、控制板、排水旋钮、减压箱、废水进水口、去离子箱，所述接线盒嵌入连接于去离子箱的上表面，所述接线盒取出按钮设于去离子箱的上表面，所述启动旋钮安装于去离子箱的前端，所述冷凝水进水口贯穿于减压箱，所述排水口嵌入安装于去离子箱的右下方，所述检测水龙头位于排水口的前方，所述控制板上设有启动旋钮与排水旋钮，所述减压箱的下表面与去离子箱的上表面相贴合，所述废水进水口与冷凝水进水口相平行，所述去离子箱由螺丝、电极、膜固定板、阴膜、阳膜、流水口、垫板、去离子水池、冷凝水进水孔、废水进水孔、导线、极板、接线盒子固定板、浓室、淡室组成，所述螺丝与接线盒子固定板螺纹连接，所述电极通过导线与极板相连接，所述膜固定板之间有阴膜，所述阳膜与阴膜相平行，所述流水口的下端与去离子水池相贴合，所述垫板与流水口位于同一轴心，所述冷凝水进水孔嵌入连接于去离子水池，所述废水进水孔的下端与冷凝水进水孔的下端相平行，所述极板的上表面与接线盒子固定板的下表面相贴合，所述浓室内设有电极，所述淡室下方设有阳膜。
进一步地，所述去离子箱前端设有插阀。
进一步地，所述接线盒取出按共设有4个。
进一步地，所述去离子箱位长方体结构。
进一步地，所述减压箱的宽度为50cm。
进一步地，所述去离子箱的外表面由不锈钢材料制成。
进一步地，所述减压箱的外表面由不锈钢材料制成。
有益效果
本实用新型一种工业废水去离子装置，在进行使用时，工业废水从废水进水孔进入浓室，开启启动旋钮，废水进入浓室，再通过淡室，电极发电这进行处理在浓室、淡室中的废水，打开插阀处理过的水进入去离子水池，打开冷凝水进水口进入去离子水池冷凝，打开检测水龙头可以对水质进行抽样检测，最后将去离子水通过废水进水孔排出，对处理过的水进行水质检测，不合格的水可以重新进箱体进行去离子，保证了废水去离子的效果。
