申请日2018.01.17
公开(公告)日2018.06.08
IPC分类号F26B17/20; F26B21/00; F26B25/02; C02F11/12
摘要
本发明公开了一种内热式偏心轴推送的污泥干燥机，包括设置在支撑架上的卧式炉体、穿设于卧式炉体内且平行于卧式炉体中轴线设置的偏心轴、设于卧式炉体外部的用于驱动偏心轴旋转的电机驱动装置、用于调节卧式炉体倾斜角度的液压调节系统以及用于将卧式炉体内水蒸气排出的排气管道，所述卧式炉体的外部设有保温层，在卧式炉体的前端上部设有污泥进口，在卧式炉体的后端下部设有污泥出口，所述偏心轴上固定有推送叶片，卧式炉体内前端下部设置有向后上方倾斜的高温烟气喷嘴。该内热式偏心轴推送的污泥干燥机的结构合理、干燥效率高，具有很好的实用性。
权利要求书

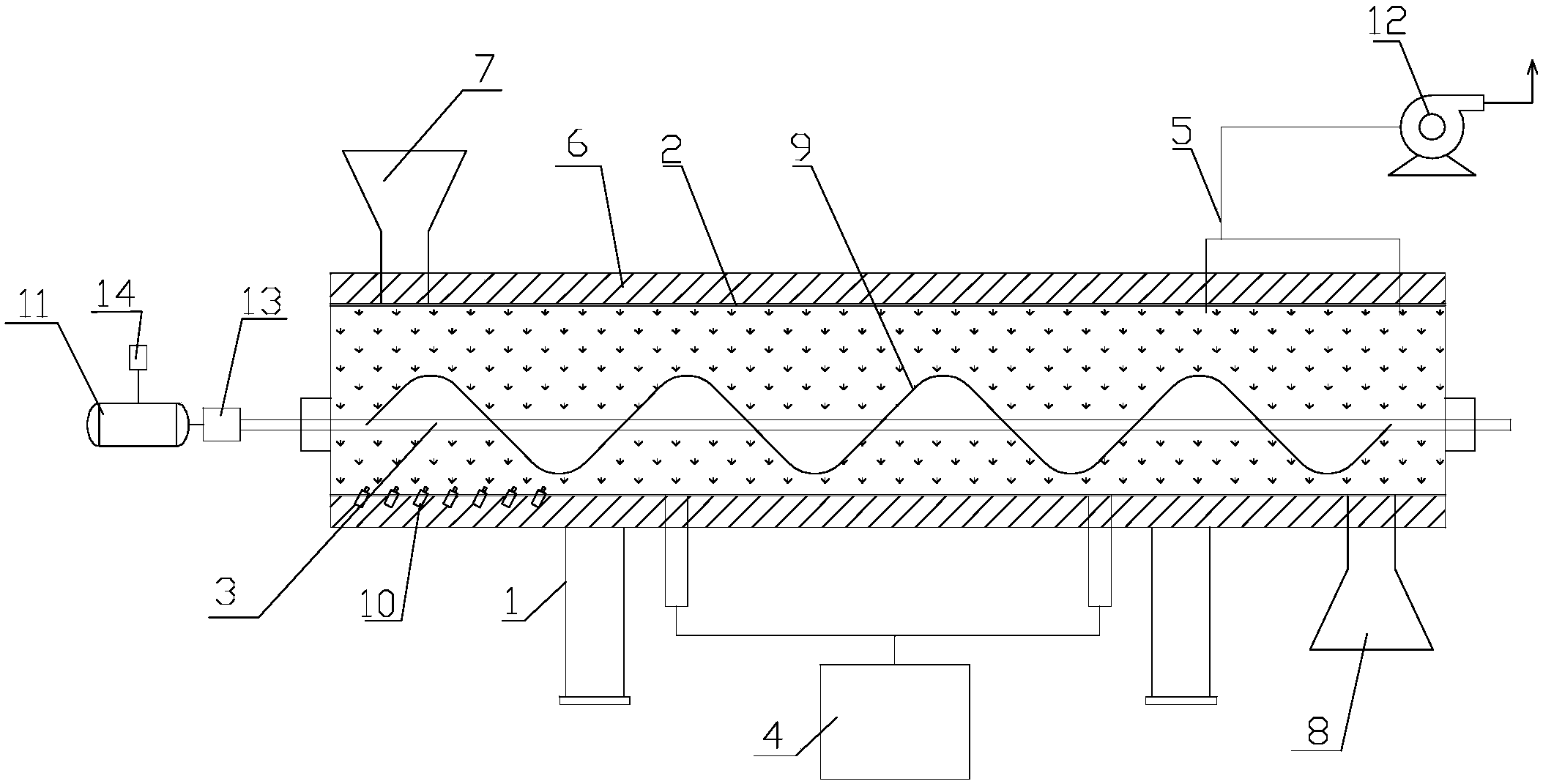

1.一种内热式偏心轴推送的污泥干燥机，其特征在于，包括设置在支撑架(1)上的卧式炉体(2)、穿设于所述卧式炉体(2)内且平行于所述卧式炉体(2)中轴线设置的偏心轴(3)、设于所述卧式炉体(2)外部的用于驱动所述偏心轴(3)旋转的电机驱动装置、用于调节所述卧式炉体(2)倾斜角度的液压调节系统(4)以及用于将所述卧式炉体(2)内水蒸气排出的排气管道(5)，所述卧式炉体(2)的外部设有保温层(6)，在所述卧式炉体(2)的前端上部设有污泥进口(7)，在所述卧式炉体(2)的后端下部设有污泥出口(8)，所述偏心轴(3)上固定有推送叶片(9)，所述卧式炉体(2)内前端下部设置有向后上方倾斜的高温烟气喷嘴(10)。
2.根据权利要求1所述的内热式偏心轴推送的污泥干燥机，其特征在于，所述排气管道(5)上设有引风机(12)，所述引风机(12)为变频引风机，所述排气管道(5)的一端与所述卧式炉体(2)的后端上部连接。
3.根据权利要求1或2所述的内热式偏心轴推送的污泥干燥机，其特征在于，所述电机驱动装置包括电机(11)、减速机(13)和变频器(14)，所述变频器(14)与所述电机(11)电连接，所述电机(11)经所述减速机(13)与所述偏心轴(3)的前端连接。
4.根据权利要求3所述的内热式偏心轴推送的污泥干燥机，其特征在于，所述电机驱动装置带动所述偏心轴(3)的旋转速度在1～8r/min范围内可调。
5.根据权利要求1或2所述的内热式偏心轴推送的污泥干燥机，其特征在于，所述液压调节系统(4)控制所述卧式炉体(2)的倾斜角度在2.5～10°范围内可调。
说明书
一种内热式偏心轴推送的污泥干燥机
技术领域
本发明涉及一种污泥干燥机，具体涉及一种内热式偏心轴推送的污泥干燥机。
背景技术
在现代城市中污水的处理是必不可少的，而随着污水的处理会产生大量的污泥。在污泥处理过程中需要降低污泥中的含水率，污泥干燥是降低污泥中含水率的关键环节之一，经过干燥后的污泥，含水率降低，便于利用。现有的污泥干燥机虽可以降低污泥含水率，但干燥效率较低，使用效果不理想。
发明内容
对此，本发明旨在提供一种结构合理且干燥效率高的污泥干燥机。
实现本发明目的的技术方案是：
一种内热式偏心轴推送的污泥干燥机，包括设置在支撑架上的卧式炉体、穿设于所述卧式炉体内且平行于所述卧式炉体中轴线设置的偏心轴、设于所述卧式炉体外部的用于驱动所述偏心轴旋转的电机驱动装置、用于调节所述卧式炉体倾斜角度的液压调节系统以及用于将所述卧式炉体内水蒸气排出的排气管道，在所述卧式炉体的前端上部设有污泥进口，在所述卧式炉体的后端下部设有污泥出口，所述偏心轴上固定有推送叶片，所述卧式炉体内前端下部设置有向后上方倾斜的高温烟气喷嘴。
上述技术方案中，所述排气管道上设有引风机，所述引风机为变频引风机，所述排气管道的一端与所述卧式炉体的后端上部连接。
上述技术方案中，所述电机驱动装置包括电机、减速机和变频器，所述变频器与所述电机电连接，所述电机经所述减速机与所述偏心轴的前端连接。
上述技术方案中，所述电机驱动装置带动所述偏心轴的旋转速度在1～8r/min范围内可调。
上述技术方案中，所述液压调节系统控制所述卧式炉体的倾斜角度在2.5～10°范围内可调。
本发明具有积极的效果：本发明中的污泥干燥机利用高温烟气向内喷射与由污泥进口进入卧式炉体内的污泥颗粒产生强对流，通过污泥颗粒与高温烟气的正面接触使污泥在炉体内处于被悬浮状态，提高污泥颗粒与高温烟气的接触面，使固体污泥颗粒快速脱水，再利用推送叶片旋转将干燥的物料推送至污泥出口实现污泥干燥，干燥效率高，具有很好的使用效果。
