申请日2018.01.17
公开(公告)日2018.07.10
IPC分类号C02F9/06; B60P3/00; B60S9/14; B62D53/06
摘要
本发明提供一种污水处理车及污水处理车处理方法，涉及污水处理的技术领域。污水处理车包括低平板半挂车、车厢和安装在车厢内的发电机组、污水处理设备，污水处理设备包括第一自吸泵、管道混合器、第一加药计量装置、第二加药计量装置、第一管道过滤器、电絮凝机、沉淀池、第二管道过滤器、真空罐、提升泵、真空泵和叠螺机，各设备按污水处理工艺流程依次连接。解决了现有技术中，采用向污染水源中投加化学药品治理和采用污水处理船治理存在的处理不彻底、造成二次污染的技术问题。本发明采用混凝技术、电絮凝技术、自动过滤技术对河道污水进行净化处理，采用螺旋挤压技术对最终污染物进行挤压浓缩处理，污水处理效率高、效果好。
权利要求书

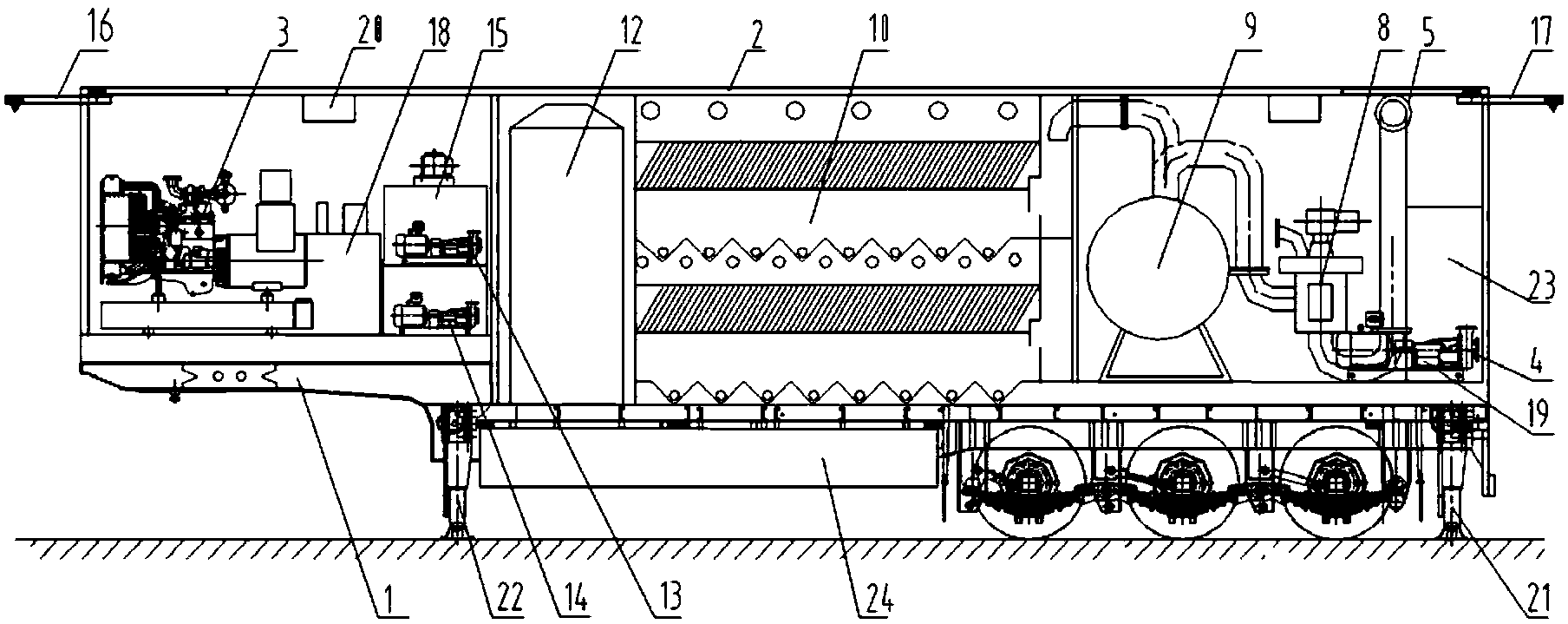

1.一种污水处理车，其特征在于，包括低平板半挂车(1)、车厢(2)和安装在车厢(2)内的发电机组(3)、污水处理设备，污水处理设备包括第一自吸泵(4)、管道混合器(5)、第一加药计量装置(6)、第二加药计量装置(7)、第一管道过滤器(8)、电絮凝机(9)、沉淀池(10)、第二管道过滤器(11)、真空罐(12)、提升泵(13)、真空泵(14)和叠螺机(15);
所述车厢(2)固定在所述低平板半挂车(1)上;所述发电机组(3)安装在所述车厢(2)内，为污水处理设备提供驱动力;所述污水处理设备安装在所述车厢(2)内，所述污水处理设备内的部件之间按处理工艺流程依次连接;
所述第一自吸泵(4)的一端连接所述车厢(2)的吸入管线，所述第一自吸泵(4)的另一端通过管道与所述管道混合器(5)连接，所述第一加药计量装置(6)用于加注絮凝剂，所述第二加药计量装置(7)用于加注助凝剂，所述第一加药计量装置(6)和所述第二加药计量装置(7)分别与所述管道混合器(5)连接，所述管道混合器(5)通过管道与所述第一管道过滤器(8)连接，所述第一管道过滤器(8)通过管道与所述电絮凝机(9)连接，所述电絮凝机(9)通过管道与所述沉淀池(10)连接，所述沉淀池(10)通过管道与所述第二管道过滤器(11)连接，所述第二管道过滤器(11)与所述车厢(2)的排出管线连接;
所述沉淀池(10)通过管道与所述真空罐(12)连接，所述真空泵(14)通过管道与所述真空罐(12)连接，所述真空罐(12)通过管道与所述提升泵(13)连接，所述提升泵(13)通过管道与所述叠螺机(15)连接。
2.根据权利要求1所述的污水处理车，其特征在于，所述车厢(2)的一端连接有第一吊臂(16)，所述第一吊臂(16)用于从地面向所述车厢(2)内吊起絮凝剂和助凝剂;
所述车厢(2)的另一端连接有第二吊臂(17)，所述第二吊臂(17)用于吊起所述第一自吸泵(4)。
3.根据权利要求1所述的污水处理车，其特征在于，还包括第三加药计量装置(18)，所述第三加药计量装置(18)与所述管道混合器(5)连接;
所述第三加药计量装置(18)的数量至少为一个。
4.根据权利要求1所述的污水处理车，其特征在于，还包括第二自吸泵(19)，所述第二自吸泵(19)通过管道与所述管道混合器(5)连接;
所述第二自吸泵(19)的数量至少为一个。
5.根据权利要求1所述的污水处理车，其特征在于，所述车厢(2)内设有通风照明系统(20)。
6.根据权利要求1所述的污水处理车，其特征在于，所述低平板半挂车(1)的底部连接有第一千斤顶(21)，所述第一千斤顶(21)的数量为多个，多个所述第一千斤顶(21)均布连接在所述低平板半挂车(1)的底部;
所述低平板半挂车(1)的底部连接有第二千斤顶(22)，所述第二千斤顶(22)的数量为多个，多个所述第二千斤顶(22)均布连接在所述低平板半挂车(1)的底部;
所述第一千斤顶(21)的数量和所述第二千斤顶(22)的数量相同。
7.根据权利要求1所述的污水处理车，其特征在于，所述车厢(2)内还连接有电控柜(23)，所述车厢(2)的底部连接有工具柜(24)。
8.根据权利要求1所述的污水处理车，其特征在于，所述车厢(2)上连接有进水口(25)和出水口(26)，所述吸入管线与所述进水口(25)连接，所述排出管线与所述出水口(26)连接;
所述车厢(2)的侧面设有出泥口(27)，所述叠螺机(15)的出口与所述出泥口(27)连接。
9.根据权利要求1所述的污水处理车，其特征在于，所述车厢(2)的后壁连接有第一舱门(28)，所述车厢(2)的前壁连接有第二舱门(29)。
10.一种如权利要求1-9中任一项所述污水处理车处理方法，其特征在于，包括如下步骤：
a.抽取污水
利用所述第一自吸泵(4)通过吸入管线从河道中抽取污水，污水进入所述管道混合器(5)内;
b.加药混凝
利用加药计量装置将絮凝剂和助凝剂分别加入所述管道混合器(5)内，并进行混合;
c.污水电化学处理
污水在所述管道混合器(5)内混合后，经过所述第一管道过滤器(8)进行过滤，然后输送至所述电絮凝机(9)内，进行电化学反应;
d.污水沉淀
污水在所述电絮凝机(9)内进行电化学反应后，被输送至所述沉淀池(10)内进行沉淀;
e.污水排放
第二管道过滤器(11)为细过滤器，污水经过所述第二管道过滤器(11)过滤，沿着所述车厢(2)的排出管线排出;
f.积泥处理
所述沉淀池(10)底部的积泥被吸入所述真空罐(12)内，所述第一管道过滤器(8)排污阀排出的杂质和所述第二管道过滤器(11)排污阀排出的杂质也被排入所述真空罐(12)内，积泥通过所述提升泵(13)提升至所述叠螺机(15)进行挤压浓缩处理，所述叠螺机(15)产生的泥饼通过所述出泥口(27)排出。
说明书
污水处理车及污水处理车处理方法
技术领域
本发明涉及污水处理的技术领域，尤其是涉及一种污水处理车及污水处理车处理方法。
背景技术
水污染主要是由人们的生产、生活活动所产生的污染物造成的，包括工业污染源、农业污染源和生活污染源三大部分。工业废水是水域的重要污染源，具有量大、面积广、成分复杂、毒性大、不易净化和难处理等特点;农业污染源包括牲畜粪便、农药和化肥等，在农药污水中，有机质、植物营养物及病原微生物含量高，农药、化肥含量高，大量农药、化肥随表土流入江河，随之流失氮、磷、钾等营养元素，使江河受到不同程度富营养化污染的危害，引起水体透明度和溶解氧的变化，致使水质恶化;生活污染源主要是城市生活中使用的各种洗涤剂、污水、垃圾、粪便等，多为无毒的无机盐类，生活污水中含氮、磷、硫和致病细菌多。
为解决上述问题，通常采用一些普通的水污染的治理办法，由于我国人口多，水污染的污染面积大，水污染治理存在流域面积大、影响范围广、污染源不确定、治理工程量大等诸多问题。现行河道、池塘污水处理多采用定点建站，投放絮凝剂、助凝剂等化学药品，使污染物混凝沉于水底的方法。此方法需要向污染水源内大量的投入化学药品，表面看是解决了问题，但是，处理后的水含有很多残留药品，并且污染物沉于水底，并没有从根本上解决问题，仍然会对人体和环境产生危害。另外，还有用污水处理船治理河道污水的技术应用，但现在的河道通行能力差，枯水季节是污染最严重的时候，许多地方的船只不能进入河道，并且船上分离出的最终污染物的外运和处理难度较大，存在二次污染的问题。
发明内容
本发明的目的在于提供一种污水处理车，以解决现有技术中存在的，采用定点建站向污染水源内投入化学药品，对污水进行治理，产生的残留药品沉在水底，不能解决根本问题;采用污水处理船治理污水，河道通行能力差，以及船上分离出的污染物运输难度大，造成二次污染的技术问题。
本发明还提供一种污水处理车处理方法，以解决现有技术中，污染水源的治理不到位，容易造成二次污染的技术问题。
本发明提供的一种污水处理车，包括低平板半挂车、车厢和安装在车厢内的发电机组、污水处理设备，污水处理设备包括第一自吸泵、管道混合器、第一加药计量装置、第二加药计量装置、第一管道过滤器、电絮凝机、沉淀池、第二管道过滤器、真空罐、提升泵、真空泵和叠螺机;
所述车厢固定在所述低平板半挂车上;所述发电机组安装在所述车厢内，为污水处理设备提供驱动力;所述污水处理设备安装在所述车厢内，所述污水处理设备内的部件之间按处理工艺流程依次连接;
所述第一自吸泵的一端连接所述车厢的吸入管线，所述第一自吸泵的另一端通过管道与所述管道混合器连接，所述第一加药计量装置用于加注絮凝剂，所述第二加药计量装置用于加注助凝剂，所述第一加药计量装置和所述第二加药计量装置分别与所述管道混合器连接，所述管道混合器通过管道与所述第一管道过滤器连接，所述第一管道过滤器通过管道与所述电絮凝机连接，所述电絮凝机通过管道与所述沉淀池连接，所述沉淀池通过管道与所述第二管道过滤器连接，所述第二管道过滤器与所述车厢的排出管线连接;
所述沉淀池通过管道与所述真空罐连接，所述真空泵通过管道与所述真空罐连接，所述真空罐通过管道与所述提升泵连接，所述提升泵通过管道与所述叠螺机连接。
进一步的，所述车厢的一端连接有第一吊臂，所述第一吊臂用于从地面向所述车厢内吊起絮凝剂和助凝剂;
所述车厢的另一端连接有第二吊臂，所述第二吊臂用于吊起所述第一自吸泵。
进一步的，还包括第三加药计量装置，所述第三加药计量装置与所述管道混合器连接;
所述第三加药计量装置的数量至少为一个。
进一步的，还包括第二自吸泵，所述第二自吸泵通过管道与所述管道混合器连接;
所述第二自吸泵的数量至少为一个。
进一步的，所述车厢内设有通风照明系统。
进一步的，所述低平板半挂车的底部连接有第一千斤顶，所述第一千斤顶的数量为多个，多个所述第一千斤顶均布连接在所述低平板半挂车的底部;
所述低平板半挂车的底部连接有第二千斤顶，所述第二千斤顶的数量为多个，多个所述第二千斤顶均布连接在所述低平板半挂车的底部;
所述第一千斤顶的数量和所述第二千斤顶的数量相同。
进一步的，所述车厢内还连接有电控柜，所述车厢的底部连接有工具柜。
进一步的，所述车厢上连接有进水口和出水口，所述吸入管线与所述进水口连接，所述排出管线与所述出水口连接;
所述车厢的侧面设有出泥口，所述叠螺机的出口与所述出泥口连接。
进一步的，所述车厢的后壁连接有第一舱门，所述车厢的前壁连接有第二舱门。
本发明还提供一种污水处理车处理方法，包括如下步骤：
a.抽取污水
利用所述第一自吸泵通过吸入管线从河道中抽取污水，污水进入所述管道混合器内;
b.加药混凝
利用加药计量装置将絮凝剂和助凝剂分别加入所述管道混合器内，并进行混合;
c.污水电化学处理
污水在所述管道混合器内混合后，经过所述第一管道过滤器进行过滤，然后输送至所述电絮凝机内，进行电化学反应;
d.污水沉淀
污水在所述电絮凝机内进行电化学反应后，被输送至所述沉淀池内进行沉淀;
e.污水排放
第二管道过滤器为细过滤器，污水经过所述第二管道过滤器过滤，沿着所述车厢的排出管线排出;
f.积泥处理
所述沉淀池底部的积泥被吸入所述真空罐内，所述第一管道过滤排污阀排出的杂质和所述第二管道过滤器排污阀排出的杂质也被排入所述真空罐内，积泥通过所述提升泵提升至所述叠螺机进行挤压浓缩处理，所述叠螺机产生的泥饼通过所述出泥口排出。
本发明提供的一种污水处理车，所述低平板半挂车与所述车厢连接，带动所述车厢移动，所述发电机组安装在车厢内，利用所述发电机组为污水处理设备提供电力;所述第一自吸泵连接所述车厢的吸入管线，对污水池内的污水进行抽吸，所述第一自吸泵与所述管道混合器连接，以使污水池内的污水抽吸进入所述管道混合器;所述第一加药计量装置用于加注絮凝剂，所述第二加药计量装置用于加注助凝剂，两个计量装置分别与所述管道混合器连接，以向所述管道混合器内分别加入絮凝剂和助凝剂;所述管道混合器还与所述第一管道过滤器连接，对管道混合器输出的污水第一次进行过滤，然后进入所述电絮凝机内，所述电絮凝机用于对污水进行电化学反应，然后输入沉淀池对污水进行沉淀，沉淀完毕后，所述第二管道过滤器对污水再次进行过滤，然后通过排出管线将洁净水排出;所述沉淀池和两个过滤器所产生的积泥被吸入真空罐，然后通过提升泵提升至叠螺机，产生泥饼后排出车厢。本发明主要用于河道、湖泊、池塘、蓄水池等受到污染水体的快速处理，使之达到排放标准，并且车体能够快速移动，自备电力，能够对最终污染物进行浓缩干化，解决了河道污水治理的诸多问题。
本发明还提供一种污水处理车处理方法，依次采用抽取污水、加药混凝、污水电化学处理、污水沉淀、污水过滤、污水排放、积泥处理等操作步骤，将污水直接引入车厢内进行处理，处理的效率高，处理的效果好。
