申请日2017.12.14
公开(公告)日2018.09.11
IPC分类号B01D53/96; B01D53/80; B01D53/48; C01F11/46
摘要
本实用新型提供了一种可回收石膏的脱硫废水处理装置，包括脱硫事故浆液箱，所述脱硫事故浆液箱的底部设置有喷射搅拌器，所述喷射搅拌器的顶部连通有一根浆液喷射管的一端，所述浆液喷射管的另一端连接脱硫吸收塔;所述脱硫事故浆液箱的上部侧壁上连接有溢流管的一端，所述溢流管的另一端连接废水储存箱;所述脱硫事故浆液箱的下部侧壁上连接有回流管的一端，所述回流管的另一端与浆液喷射管并联后再与脱硫吸收塔连接;所述脱硫事故浆液箱的顶部悬吊有一根脱硫浆液输送管的一端，所述脱硫浆液输送管的另一端连接脱硫吸收塔。本专利所述的一种可回收石膏的脱硫废水处理装置，结构简单可靠，设计巧妙，改造成本不高，不使用任何药剂，能有效回收脱硫废水中石膏，有效降低废水处理成本，有利于大规模推广使用。
权利要求书
1.一种可回收石膏的脱硫废水处理装置，其特征在于，包括脱硫事故浆液箱，所述脱硫事故浆液箱的底部设置有喷射搅拌器，所述喷射搅拌器的顶部连通有一根浆液喷射管的一端，所述浆液喷射管的另一端连接脱硫吸收塔，所述浆液喷射管上依次安装有浆液喷射阀和管路切换阀;所述脱硫事故浆液箱的上部侧壁上连接有溢流管的一端，所述溢流管的另一端连接废水储存箱，所述溢流管上安装有溢流阀;所述脱硫事故浆液箱的下部侧壁上连接有回流管的一端，所述回流管的另一端与浆液喷射管并联后再与脱硫吸收塔连接，所述回流管上安装有回流阀和回流泵;所述脱硫事故浆液箱的顶部悬吊有一根脱硫浆液输送管的一端，所述脱硫浆液输送管的另一端连接脱硫吸收塔，所述脱硫浆液输送管上安装有脱硫浆液输送泵和脱硫浆液输送阀。
2.根据权利要求1所述的一种可回收石膏的脱硫废水处理装置，其特征在于，所述废水储存箱的后端连接废水处理系统。
说明书
一种可回收石膏的脱硫废水处理装置
技术领域
本实用新型涉及一种脱硫废水处理装置，尤其是一种结构简单可靠，设计巧妙，改造成本不高，不使用任何药剂，能有效回收脱硫废水中石膏，有效降低废水 处理成本的脱硫废水处理装置。
背景技术
目前，脱硫废水通过化学沉淀法处理，首先加碱中和脱硫废水，使废水中的大部分重金属形成沉淀物，再加入絮凝剂使沉淀浓缩成为泥饼，然后外送处置，废水的pH值和悬浮物达标后直接外排。
上述技术的缺点主要体现在两个方面：
(1)固废处理问题。脱硫泥饼主要成分为石膏，因其富含有害重金属，属于工业垃圾，需要进行无害化处理，造成石膏浪费和固废处理成本增加;
(2)设备和仪表问题。废水系统中各箱罐因来水中含有大量石膏，固体沉积而堵塞反应浓缩设备，pH测量电极、石灰石加药管线结垢严重，清洗效果不理想，控制系统参数反馈失真，pH值实际值与设定值的偏差过大。
实用新型内容
为解决上述问题，本实用新型提供了一种结构简单可靠，设计巧妙，改造成本不高，不使用任何药剂，能有效回收脱硫废水中石膏，有效降低废水处理成本的脱硫废水处理装置。

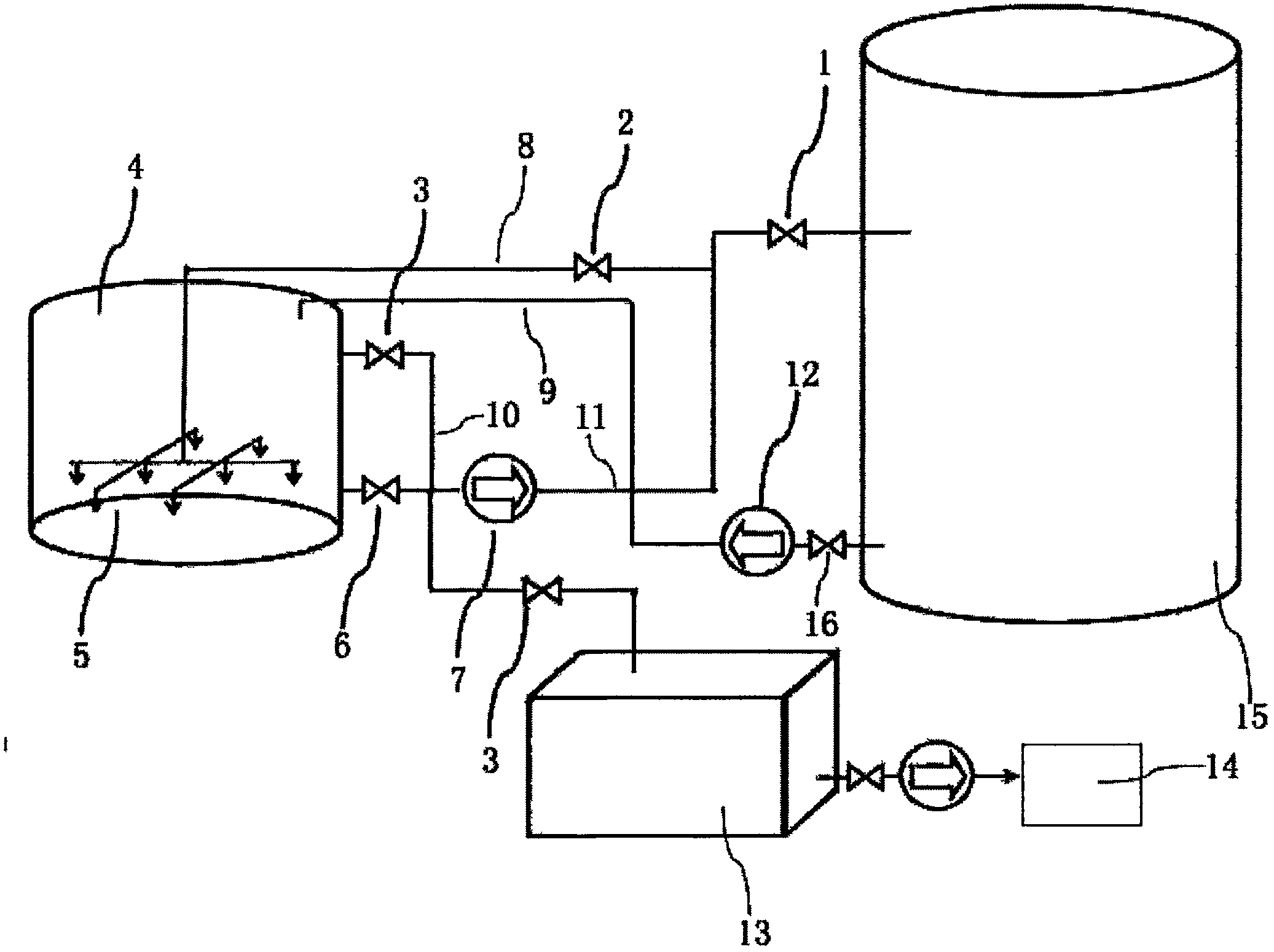

实现本实用新型目的的一种可回收石膏的脱硫废水处理装置，包括脱硫事故浆液箱，所述脱硫事故浆液箱的底部设置有喷射搅拌器，所述喷射搅拌器的顶部连通有一根浆液喷射管的一端，所述浆液喷射管的另一端连接脱硫吸收塔，所述浆液喷射管上依次安装有浆液喷射阀和管路切换阀;所述脱硫事故浆液箱的上部侧壁上连接有溢流管的一端，所述溢流管的另一端连接废水储存箱，所述溢流管上安装有溢流阀;所述脱硫事故浆液箱的下部侧壁上连接有回流管的一端，所述回流管的另一端与浆液喷射管并联后再与脱硫吸收塔连接，所述回流管上安装有回流阀和回流泵;所述脱硫事故浆液箱的顶部悬吊有一根脱硫浆液输送管的一端，所述脱硫浆液输送管的另一端连接脱硫吸收塔，所述脱硫浆液输送管上安装有脱硫浆液输送泵和脱硫浆液输送阀。所述废水储存箱的后端连接废水处理系统。
本专利所述的一种可回收石膏的脱硫废水处理装置，具体工作流程如下：
打开脱硫浆液输送泵和脱硫浆液输送阀，向脱硫事故浆液箱内部注入脱硫浆液，同时，打开回流阀、回流泵和浆液喷射阀，关闭管路切换阀，混合的浆液不断的通过回流管循环，并通过喷射搅拌器喷射搅拌，
注入至设计高度后，关闭脱硫浆液输送泵、脱硫浆液输送阀、回流阀和回流泵，停止喷射搅拌和循环，浆液在脱硫事故浆液箱内沉淀分层。
分层后的上清液通过溢流阀溢流至废水储存箱，最终排至废水处理系统进行进一步处理。
溢流结束后，再次打开脱硫浆液输送泵和脱硫浆液输送阀，向脱硫事故浆液箱内部注入脱硫浆液，同时，打开回流阀、回流泵和浆液喷射阀，关闭管路切换阀，混合的浆液不断的通过回流管循环，并通过喷射搅拌器喷射搅拌。
底部沉积石膏与浆液充分搅拌均匀后，开启管路切换阀，关闭浆液喷射阀，石膏与浆液的混合液返回脱硫吸收塔再利用。
本专利所述的一种可回收石膏的脱硫废水处理装置，结构简单可靠，设计巧妙，改造成本不高，不使用任何药剂，能有效回收脱硫废水中石膏，有效降低废水处理成本，有利于大规模推广使用
