申请日2017.12.14
公开(公告)日2018.09.07
IPC分类号C02F1/58; C02F101/12
摘要

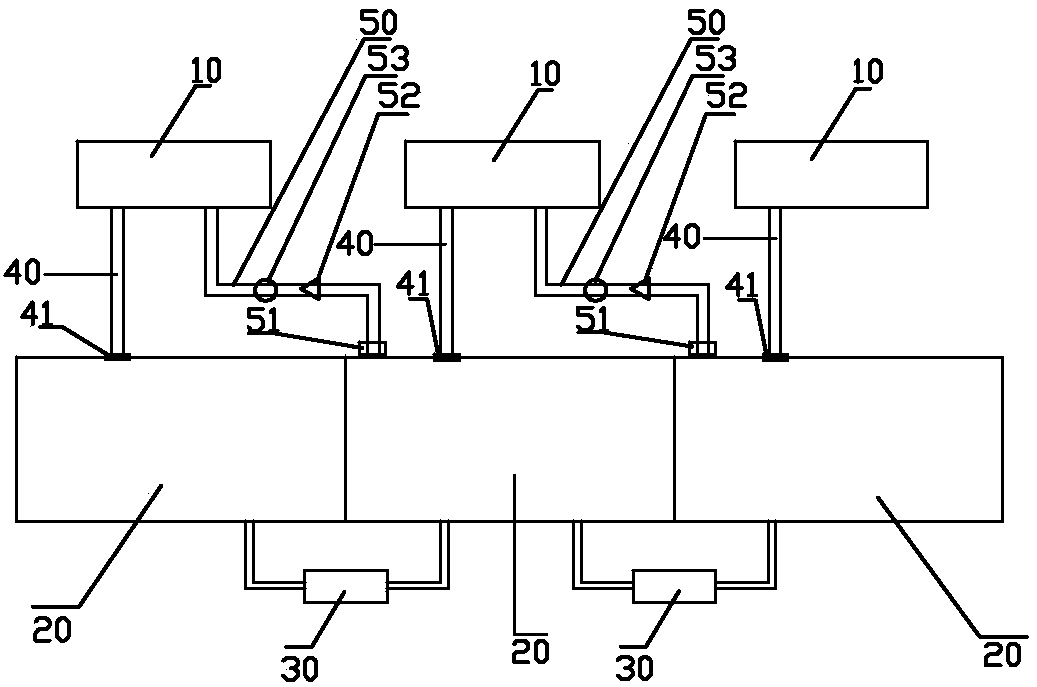

本实用新型公开了一种洗砂污水回收装置，包括多级洗砂装置及多个污水储蓄池，洗砂装置与污水储蓄池一一对应设置，每级洗砂装置和与其相对应的污水储蓄池之间通过污水进池管相连通，上下级洗砂装置所对应的污水储蓄池之间通过氯离子过滤装置进行连通，上一级的洗砂装置与下一级洗砂装置对应的污水储蓄池之间通过回收水再循环管相连通;所述回收水再循环管上设置有抽水泵、氯离子检测模块和水阀，所述氯离子检测模块测出的所述回收水再循环管内污水的氯离子浓度大于设定值时，所述抽水泵和所述水阀关闭。该洗砂污水回收装置净化率高，污水可回收利用，节约水资源，无污染。
权利要求书
1.一种洗砂污水回收装置，其特征在于：包括多级洗砂装置及多个污水储蓄池，洗砂装置与污水储蓄池一一对应设置，每级洗砂装置和与其相对应的污水储蓄池之间通过污水进池管相连通，上下级洗砂装置所对应的污水储蓄池之间通过氯离子过滤装置进行连通，上一级的洗砂装置与下一级洗砂装置对应的污水储蓄池之间通过回收水再循环管相连通;所述回收水再循环管上设置有抽水泵、氯离子检测模块和水阀，所述氯离子检测模块测出的所述回收水再循环管内污水的氯离子浓度大于设定值时，所述抽水泵和所述水阀关闭。
2.根据权利要求1所述洗砂污水回收装置，其特征在于：上一级洗砂装置对应的污水储蓄池高于下一级洗砂装置对应的污水储蓄池。
3.根据权利要求1或2所述洗砂污水回收装置，其特征在于：上下级洗沙装置对应的污水储蓄池呈阶梯状。
4.根据权利要求1所述洗砂污水回收装置，其特征在于：所述污水进池管与所述污水储蓄池的底部相连通。
5.根据权利要求1所述洗砂污水回收装置，其特征在于：所述污水进池管与所述污水储蓄池的连通处设置有杂质拦截网。
6.据权利要求1所述洗砂污水 回收装置，其特征在于：所述污水储蓄池是全封闭式的。
7.据权利要求1所述洗砂污水回收装置，其特征在于：所述水阀为电控水阀。
8.据权利要求4至7中任一权利要求所述洗砂污水回收装置，其特征在于：所述洗砂装置的级数为3个。
说明书
一种洗砂污水回收装置
技术领域
本实用新型涉及污水回收技术领域，具体涉及一种洗砂污水回收装置。
背景技术
进入21世纪以来，我国经济持续高速发展，城镇化水平不断提高，建筑行业蓬勃发展。砂作为建筑行业不可或缺的一种原材料，由于近三十年来无序地开采河砂资源，导致近年来河砂资源的枯竭。正因如此机制砂和海砂的使用得到了空前的发展，在福建、广东和浙江等地的沿海地区海砂已经成为了建筑用砂的主要来源。
由于海砂含有大量的氯离子与其他杂质，这将严重影响混凝土的性能和建筑物的质量，尤其对耐久性具有非常消极的影响。因此海砂必须净化到一定的程度才能运用于混凝土生产中，砂厂建立起了洗砂装置解决了海砂质量的问题。但是，洗砂装置所产生的污水含有大量的氯离子和其他杂质。由于缺乏洗砂污水回收装置，污水得不到净化处理，不能回收利用，通常直接排放到自然环境中，不仅浪费水资源，而且会严重污染环境。
实用新型内容
本实用新型的目的在于克服现有技术的不足之处，提供了一种洗砂污水回收装置。
本实用新型解决其技术问题所采用的技术方案是：
一种洗砂污水回收装置，包括多级洗砂装置及多个污水储蓄池，洗砂装置与污水储蓄池一一对应设置，每级洗砂装置和与其相对应的污水储蓄池之间通过污水进池管相连通，上下级洗砂装置所对应的污水储蓄池之间通过氯离子过滤装置进行连通，上一级的洗砂装置与下一级洗砂装置对应的污水储蓄池之间通过回收水再循环管相连通;所述回收水再循环管上设置有抽水泵、氯离子检测模块和水阀，所述氯离子检测模块测出的所述回收水再循环管内污水的氯离子浓度大于设定值时，所述抽水泵和所述水阀关闭。
优选地，上一级洗砂装置对应的污水储蓄池高于下一级洗砂装置对应的污水储蓄池。
优选地，上下级洗沙装置对应的污水储蓄池呈阶梯状。
优选地，所述污水进池管与所述污水储蓄池的底部相连通。
优选地，所述污水进池管与所述污水储蓄池的连通处设置有杂质拦截网。
优选地，所述污水储蓄池是全封闭式的。
优选地，所述水阀为电控水阀。
优选地，所述洗砂装置的级数为3个。
本技术方案与背景技术相比，它具有如下优点：
本实用新型洗砂污水回收装置具有多级氯离子过滤装置，所述氯离子过滤装置将上一级所述污水储蓄池与下一级所述污水储蓄池连通，污水从上一级污水储蓄池经过过滤后，再流入下一级污水储蓄池，在所述回收水再循环管上还设置有所述氯离子检测模块，氯离子检测模块实时监控回收水中的氯离子含量，若回收水质量没有达到当前洗砂用水所要求的质量时，则所述抽水泵和所述水阀关闭，此时回收水需再经过所述氯离子过滤装置过滤到下一级污水储蓄池中，依次循环，这样对污水中氯离子进行多次过滤，氯离子去除率高。
本实用新型洗砂污水回收装置具有所述回收水再循环管，所述回收水再循环管将下一级所述污水储蓄池与上一级所述洗砂装置连通;所述抽水泵设置在所述回收水再循环管上，氯离子检测模块实时监控回收水中的氯离子含量，当污水的氯离子含量达到当前洗砂用水所要求的设定值时，所述抽水泵和所述水阀打开，让回收水进入上一级洗砂装置的入水管，对净化的污水进行回收利用，节约水资源，保护环境。
