申请日2017.12.14
公开(公告)日2018.08.31
IPC分类号B65D90/52; B65D90/10
摘要
本实用新型公开了一种废水用储存装置，包括箱体，所述箱体的顶部一侧铰接有箱盖，所述箱盖的顶面两侧分别设有第一螺纹柱座和第二螺纹柱座，所述第一螺纹柱座和第二螺纹柱座的内部分别螺纹连接有第一螺纹柱和第二螺纹柱，所述第一螺纹柱的底端连接有密封塞，所述密封塞的底部连接有固定在箱体内壁上的密封板，所述密封板的侧面与箱体的内壁密封连接，所述第二螺纹柱的底端与密封板的顶面螺纹连接，所述第一螺纹柱的中段外侧螺纹连接有限位板，所述限位板远离第一螺纹柱的一端套接在第二螺纹柱的外部。本实用新型结构合理，可有效解决废水在存储和运输过程中密封性不好的问题，密封性能好，同时防止废水在运输过程中产生震荡，造成废水溢出，高效实用。
权利要求书

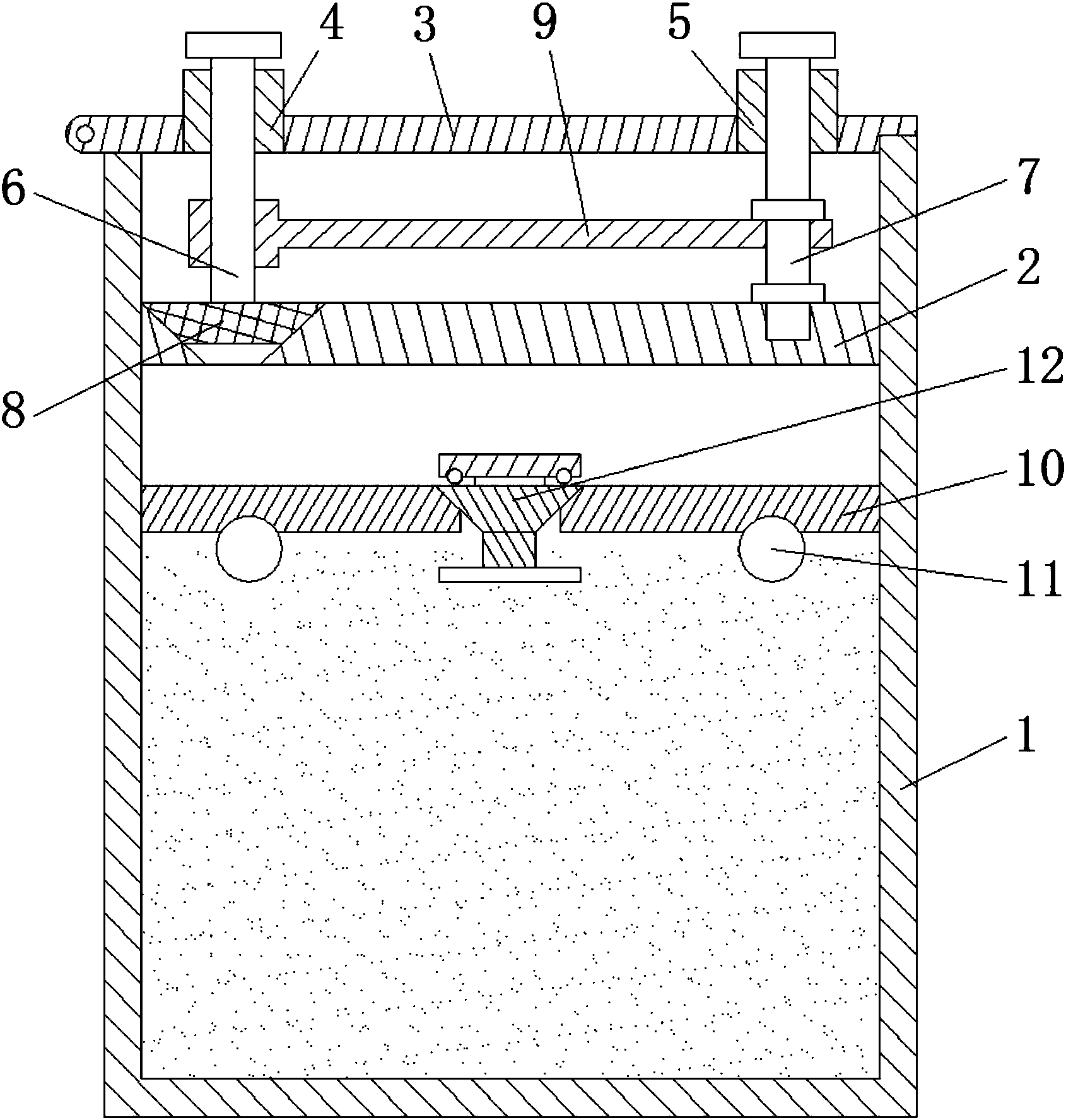

1.一种废水用储存装置，包括箱体(1)，其特征在于，所述箱体(1)的顶部一侧铰接有箱盖(3)，所述箱盖(3)的顶面两侧分别设有第一螺纹柱座(4)和第二螺纹柱座(5)，所述第一螺纹柱座(4)和第二螺纹柱座(5)的内部分别螺纹连接有第一螺纹柱(6)和第二螺纹柱(7)，所述第一螺纹柱(6)的底端连接有密封塞(8)，所述密封塞(8)的底部连接有固定在箱体(1)内壁上的密封板(2)，所述密封板(2)的侧面与箱体(1)的内壁密封连接，所述第二螺纹柱(7)的底端与密封板(2)的顶面螺纹连接，所述第一螺纹柱(6)的中段外侧螺纹连接有限位板(9)，所述限位板(9)远离第一螺纹柱(6)的一端套接在第二螺纹柱(7)的外部，所述箱体(1)的内部设置有位于密封板(2)下方的第一浮板(10)，所述第一浮板(10)的侧面与箱体(1)的内壁滑动地贴合连接，第一浮板(10)的底面两侧内嵌有对称分布的第一浮球(11)，第一浮板(10)的中心处插接有活动塞(12)，所述活动塞(12)的上方连接有第二浮板(13)，所述第二浮板(13)的底面两侧内嵌有对称分布的第二浮球(14)。
2.根据权利要求1所述的一种废水用储存装置，其特征在于，所述第二螺纹柱(7)的中段分别设置有第一挡块和第二挡块，所述第一挡块和第二挡块分别位于限位板(9)的上方和下方，限位板(9)的底面与第二挡块的顶面之间的距离大于第二螺纹柱(7)的底端与第二挡块的底面之间的距离。
3.根据权利要求1所述的一种废水 用储存装置，其特征在于，所述密封板(2)的顶面一侧设置有倒锥形的通孔，所述密封塞(8)为锥形台体结构，密封塞(8)的侧面与通孔的侧面配合连接。
4.根据权利要求1所述的一种废水用储存装置，其特征在于，所述第一浮板(10)的中心处设置有倒锥形的通孔，所述活动塞(12)的顶部段为锥形台体结构，活动塞(12)的锥形侧面与通孔的侧面配合连接。
5.根据权利要求4所述的一种废水用储存装置，其特征在于，所述活动塞(12)的底部段为圆柱体结构，且活动塞(12)的底部设置有限位块，限位块的尺寸大于第一浮板(10)上的通孔的底部边缘直径，且限位块的底面上设置有多个透水孔。
说明书
一种废水用储存装置
技术领域
本实用新型涉及存储装置技术领域，尤其涉及一种废水用储存装置。
背景技术
目前，随着工业的不断发展，在生产中会产生大量废水，一些行业领域的废水中还含有各种重金属离子等有害物质，若果直接排放至自然环境中，会破坏生态，污染环境，而这类废水需要经过专用的废水处理设备进行净化处理后才能进行排放，一般企业不具备废水处理的能力，通常是采用储液桶将废水收集存储，并运送至废水处理企业进行处理，现有技术中，储液桶一般在顶部设置桶盖，在存储废液时，将桶盖卸下，废水盛装之后，再将桶盖拧上，容易出现密封性不好的情况，使桶内废液外泄，造成地面的污染;且由于桶体内的液体一般不会充满，在搬动过程中，液体会来回震荡，给搬运造成不必要的麻烦。为此，我们提出一种废水用储存装置，来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种废水用储存装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种废水用储存装置，包括箱体，所述箱体的顶部一侧铰接有箱盖，所述箱盖的顶面两侧分别设有第一螺纹柱座和第二螺纹柱座，所述第一螺纹柱座和第二螺纹柱座的内部分别螺纹连接有第一螺纹柱和第二螺纹柱，所述第一螺纹柱的底端连接有密封塞，所述密封塞的底部连接有固定在箱体内壁上的密封板，所述密封板的侧面与箱体的内壁密封连接，所述第二螺纹柱的底端与密封板的顶面螺纹连接，所述第一螺纹柱的中段外侧螺纹连接有限位板，所述限位板远离第一螺纹柱的一端套接在第二螺纹柱的外部，所述箱体的内部设置有位于密封板下方的第一浮板，所述第一浮板的侧面与箱体的内壁滑动地贴合连接，第一浮板的底面两侧内嵌有对称分布的第一浮球，第一浮板的中心处插接有活动塞，所述活动塞的上方连接有第二浮板，所述第二浮板的底面两侧内嵌有对称分布的第二浮球。
优选的，所述第二螺纹柱的中段分别设置有第一挡块和第二挡块，所述第一挡块和第二挡块分别位于限位板的上方和下方，限位板的底面与第二挡块的顶面之间的距离大于第二螺纹柱的底端与第二挡块的底面之间的距离。
优选的，所述密封板的顶面一侧设置有倒锥形的通孔，所述密封塞为锥形台体结构，密封塞的侧面与通孔的侧面配合连接。
优选的，所述第一浮板的中心处设置有倒锥形的通孔，所述活动塞的顶部段为锥形台体结构，活动塞的锥形侧面与通孔的侧面配合连接。
优选的，所述活动塞的底部段为圆柱体结构，且活动塞的底部设置有限位块，限位块的尺寸大于第一浮板上的通孔的底部边缘直径，且限位块的底面上设置有多个透水孔。
与现有技术相比，本实用新型的有益效果有：
1.本实用新型通过在箱盖上分别设置第一螺纹柱和第二螺纹柱，分别用于密封塞的旋紧和箱盖的固定，并通过限位板实现两个螺纹柱之间的互锁，使得密封塞旋紧密封之后，才能进行箱盖固定的操作，也只有箱盖能够打开的状态下，才能将密封塞旋松，可有效保证箱体内部的密封性，防止废水的溢出;
2.本实用新型采用两级浮板结构，实现箱体内液面升降时，浮板同步升降，有效避免液体在移动过程中产生的震荡，便于搬运，同时便于废水倒取后的自动封闭，避免液体外溢，进一步增强了密封效果;
本实用新型结构合理，使用方便，可有效解决废水在存储和运输过程中密封性不好的问题，密封性能好，同时防止废水在运输过程中产生震荡，造成废水溢出，高效实用。
