申请日2017.12.14
公开(公告)日2018.08.10
IPC分类号B01D53/78; B01D53/68; B01D53/50; B01D53/73
摘要
本实用新型提出了一种锅炉用脱硫废水处理设备，包括与锅炉连接在进口管道，所述进口管道设置有进口挡板，所述进口管道通过增压风机连接有烟气再热器，所述烟气再热器连接有吸收塔，所述吸收塔通过除雾器的出口通过除雾器连接所述烟气再热器，所述烟气再热器的出口通过出口管道连接排气烟囱，所述吸收塔询问设置有氧化风机以及吸收塔循环泵，所述吸收塔底部设置有石灰石浆液箱，所述石灰石浆液箱通过石灰石浆液泵连接所述吸收塔，所述石灰石浆液箱顶部设置有石灰石简仓和供水管道，所述吸收塔底部设置有吸收塔排出泵，本实用新型能够使洁净的烟气通过烟道进入烟囱排向大气，同时使锅炉脱硫废水得到再处理，既避免了环境污染，又提高了经济效益。
权利要求书

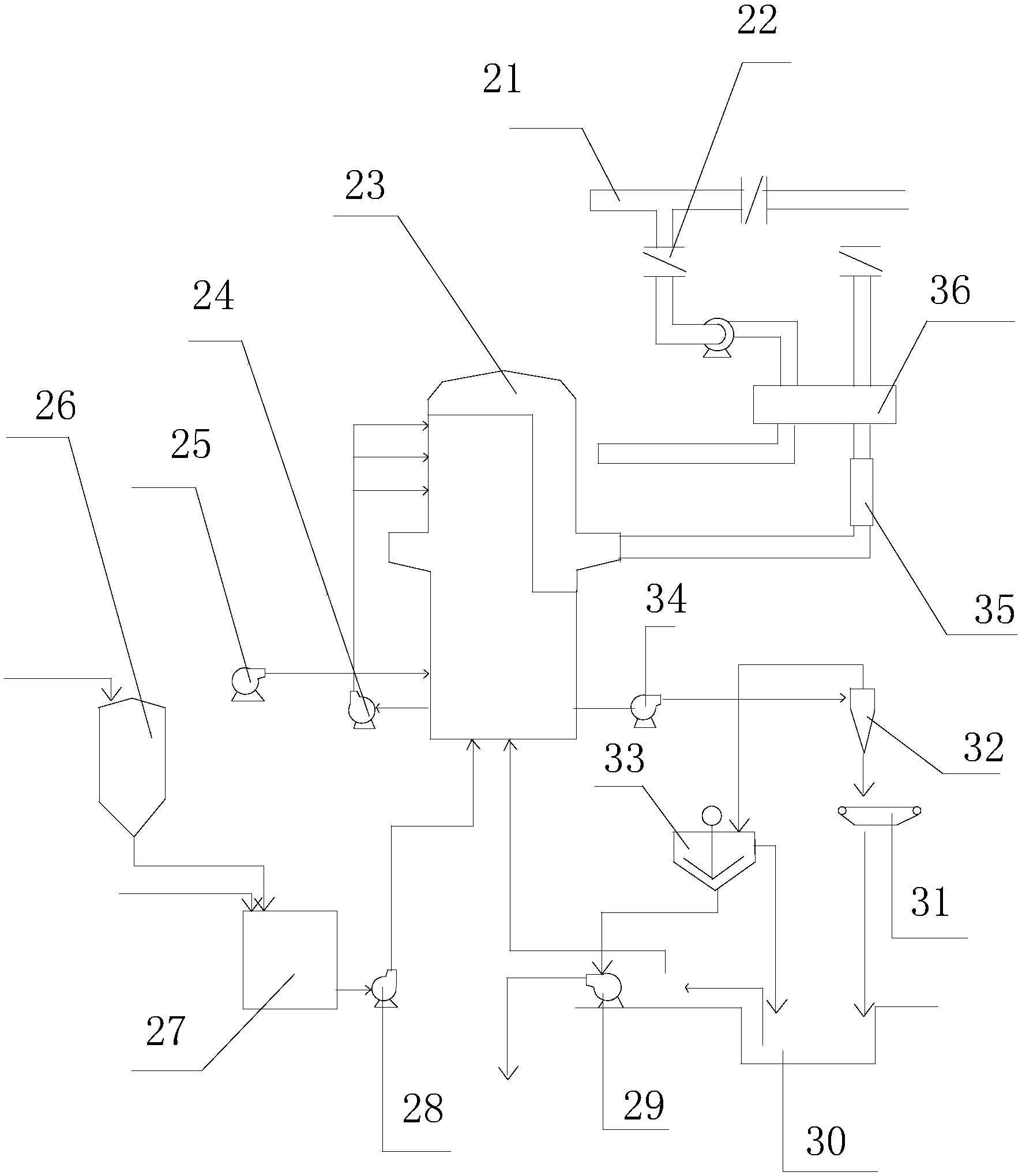

1.一种锅炉用脱硫废水处理设备，其特征在于，包括与锅炉连接在进口管道，所述进口管道设置有进口挡板，所述进口管道通过增压风机连接有烟气再热器，所述烟气再热器连接有吸收塔，所述吸收塔通过除雾器的出口通过除雾器连接所述烟气再热器，所述烟气再热器的出口通过出口管道连接排气烟囱，所述吸收塔询问设置有氧化风机以及吸收塔循环泵，所述吸收塔底部设置有石灰石浆液箱，所述石灰石浆液箱通过石灰石浆液泵连接所述吸收塔，所述石灰石浆液箱顶部设置有石灰石简仓和供水管道，所述吸收塔底部设置有吸收塔排出泵，所述吸收塔排出泵依次连接有石膏旋流器、真空皮带脱水机和滤液水箱，所述滤液水箱通过滤液泵连接吸收塔，所述吸收塔排出泵通过废水旋流器连接有废水排出泵。
2.根据权利要求1所述的锅炉用脱硫废水处理设备，其特征在于，所述除雾器包括一管壳，所述管壳一端的开口处设置有冲洗喷嘴，所述管壳内部设置有至少一组旋流板，所述旋流板的边沿与所述管壳的内壁固定设置，所述管壳内部位于靠近所述冲洗喷嘴的管壳一端与所述旋流板之间固定设置有若干层多孔板，所述多孔板上设置有通孔，每层多孔板上方均设置有多孔拦截板，所述多孔拦截板上方设置有若干空心球，且所述空心球的直径大于所述多孔板上通孔的直径，所述空心球上方设置有与所述多孔板压盖。
3.根据权利要求2所述的锅炉用脱硫废水处理设备，其特征在于，所述旋流板上设置有均一方向的外旋式旋流叶片。
4.根据权利要求3所述的锅炉用脱硫废水 处理设备，其特征在于，所述管壳为圆筒状管壳。
5.根据权利要求4所述的锅炉用脱硫废水处理设备，其特征在于，所述旋流板的外部边缘及管壳上均设置有螺纹孔，所述螺纹孔内设置有固定螺栓。
6.根据权利要求5所述的锅炉用脱硫废水处理设备，其特征在于，所述旋流板及管壳上的螺纹孔数量为4个。
7.根据权利要求6所述的锅炉用脱硫废水处理设备，其特征在于，所述管壳为ABS管壳或不锈钢管壳。
8.根据权利要求7所述的锅炉用脱硫废水处理设备，其特征在于，所述空心球为高分子空心球。
9.根据权利要求8所述的锅炉用脱硫废水处理设备，其特征在于，所述管壳的端部设置有安装法兰，所述安装法兰上设置有固定孔。
10.根据权利要求9所述的锅炉用脱硫废水处理设备，其特征在于，所述多孔板上的通孔均均设置。
说明书
一种锅炉用脱硫废水处理设备
技术领域
本实用新型属于湿法脱硫技术领域，特别涉及一种锅炉用脱硫废水处理设备。
背景技术
众所周知，目前煤炭是火力发电的主要燃料，煤炭中含有大量的硫元素，燃烧时会产生大量的硫化物。目前在该领域中，采用的脱硫技术主要是湿法烟气脱硫。由于喷淋塔具有内部构件较少、不容易结垢等优点，同时，喷淋塔可以使烟气与洗涤浆液逆向接触，更有利于对硫化物的吸收。因此喷淋塔是湿法脱硫工艺的主流塔型。在脱硫过程中，由于喷淋塔中靠近塔壁的洗涤浆液较少，而且此区域的气压较低，烟气会流向喷淋塔壁处，此处烟气极易逃逸，导致洗涤浆液对塔壁处的硫化物捕集能力极差，而且由于在处理过程中，会产生大量的废水，同时造成水资源的污染和浪费。
因此，鉴于上述方案于实际制作及实施使用上的缺失之处，而加以修正、改良，同时本着求好的精神及理念，并由专业的知识、经验的辅助，以及在多方巧思、试验后，方创设出本实用新型，特再提供一种锅炉用脱硫废水处理设备，能够使洁净的烟气通过烟道进入烟囱排向大气，同时使锅炉脱硫废水得到再处理，产生其他的副产品，既避免了环境污染，又提高了经济效益。
实用新型内容
本实用新型提出一种锅炉用脱硫废水处理设备，解决了现有技术中的问题。
本实用新型的技术方案是这样实现的：锅炉用脱硫废水处理设备，包括与锅炉连接在进口管道，所述进口管道设置有进口挡板，所述进口管道通过增压风机连接有烟气再热器，所述烟气再热器连接有吸收塔，所述吸收塔通过除雾器的出口通过除雾器连接所述烟气再热器，所述烟气再热器的出口通过出口管道连接排气烟囱，所述吸收塔询问设置有氧化风机以及吸收塔循环泵，所述吸收塔底部设置有石灰石浆液箱，所述石灰石浆液箱通过石灰石浆液泵连接所述吸收塔，所述石灰石浆液箱顶部设置有石灰石简仓和供水管道，所述吸收塔底部设置有吸收塔排出泵，所述吸收塔排出泵依次连接有石膏旋流器、真空皮带脱水机和滤液水箱，所述滤液水箱通过滤液泵连接吸收塔，所述吸收塔排出泵通过废水旋流器连接有废水排出泵。
优选的，所述除雾器包括一管壳，所述管壳一端的开口处设置有冲洗喷嘴，所述管壳内部设置有至少一组旋流板，所述旋流板的边沿与所述管壳的内壁固定设置，所述管壳内部位于靠近所述冲洗喷嘴的管壳一端与所述旋流板之间固定设置有若干层多孔板，所述多孔板上设置有通孔，每层多孔板上方均设置有多孔拦截板，所述多孔拦截板上方设置有若干空心球，且所述空心球的直径大于所述多孔板上通孔的直径，所述空心球上方设置有与所述多孔板压盖。
优选的，所述旋流板上设置有均一方向的外旋式旋流叶片。
优选的，所述管壳为圆筒状管壳。
优选的，所述旋流板的外部边缘及管壳上均设置有螺纹孔，所述螺纹孔内设置有固定螺栓。
优选的，所述旋流板及管壳上的螺纹孔数量为4个。
优选的，所述管壳为ABS管壳或不锈钢管壳。
优选的，所述空心球为高分子空心球。
优选的，所述管壳的端部设置有安装法兰，所述安装法兰上设置有固定孔。
优选的，所述多孔板上的通孔均均设置。
采用了上述技术方案后，本实用新型的有益效果是：经过净化处理的烟气流经两级除雾器除雾，在此处将清洁烟气中所携带的浆液雾滴去除。同时按特定程序不时地用工艺水对除雾器进行冲洗。进行除雾器冲洗有两个目的，一是防止除雾器堵塞，二是冲洗水同时作为补充水，稳定吸收塔液位。在吸收塔出口，烟气一般被冷却到46—55℃左右，且为水蒸气所饱和。通过烟雾再热器将烟气加热到80℃以上，以提高烟气的抬升高度和扩散能力。最后，洁净的烟气通过烟道进入烟囱排向大气。
