申请日2017.12.14
公开(公告)日2018.08.28
IPC分类号B01D29/27
摘要
本实用新型公开了一种饲料废水过滤装置，包括滤筒，所述滤筒为上端开口的结构，所述滤筒的底部设置有排液管，所述滤筒的内部铰接有过滤机构，所述滤筒的内壁设置有与过滤机构配合的限位板，所述滤筒内在过滤机构下方设置有固定环，所述固定环的外壁通过固定板与滤筒内壁连接，所述滤筒的内壁在固定环的上方铰接有压紧环，所述压紧环的外壁设置有固定块，所述固定块通过螺栓与固定板连接，在固定环和压紧环之间设置有过滤袋。本实用新型实现了对废水中可回收固体物质的收集。
权利要求书

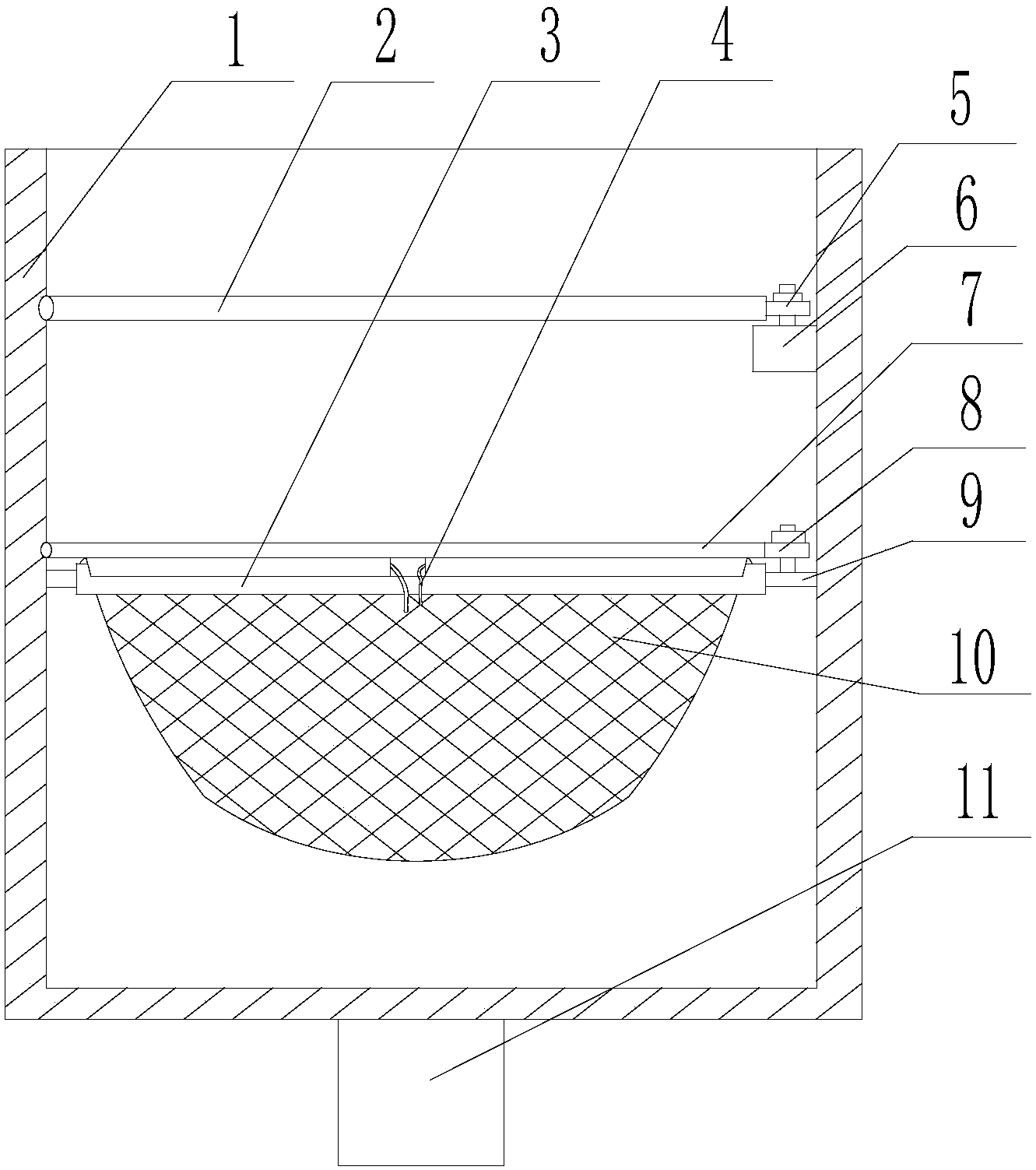

1.一种饲料废水过滤装置，其特征在于，包括滤筒(1)，所述滤筒(1)为上端开口的结构，所述滤筒(1)的底部设置有排液管(11)，所述滤筒(1)的内部铰接有过滤机构(2)，所述滤筒(1)的内壁设置有与过滤机构(2)配合的限位板(6)，所述滤筒(1)内在过滤机构(2)下方设置有固定环(3)，所述固定环(3)的外壁通过固定板(9)与滤筒(1)内壁连接，所述滤筒(1)的内壁在固定环(3)的上方铰接有压紧环(7)，所述压紧环(7)的外壁设置有固定块(8)，所述固定块(8)通过螺栓与固定板(9)连接，在固定环(3)和压紧环(7)之间设置有过滤袋(10)。
2.根据权利要求1所述的一种饲料废水过滤装置，其特征在于，所述过滤袋(10)的开口端向外翻折套设在固定环(3)上，然后通过压紧环(7)压紧固定在固定环(3)和压紧环(7)。
3.根据权利要求1所述的一种饲料废水过滤装置，其特征在于，所述过滤袋(10)的开口端设置有穿孔，所述穿孔内设置有收缩绳(4)。
4.根据权利要求1所述的一种饲料废水过滤装置，其特征在于，所述过滤机构(2)的外壁设置有连接板(5)，所述连接板(5)通过螺栓与限位板(6)连接。
5.根据权利要求1所述的一种饲料废水过滤装置，其特征在于，所述过滤机构(2)包括边框和设置在边框内的滤网。
说明书
一种饲料废水 过滤装置
技术领域
本实用新型涉及饲料生产辅助工具技术领域，具体涉及一种饲料废水过滤装置。
背景技术
随着现代科技的发展，为了满足对肉类食物的需求，饲料应运而生。饲料能够促进动物的生产，有效缩短动物生长周期。
饲料的加工过程重要包括基础料和辅料的分别制备，然后将基础料和辅料按比例混匀。其中，基础料以粮食为主，其主要加工过程为将粮食经过清洗、蒸煮、晾晒和粉碎制成粉末。在该加工过程中会产生废水，部分废水中含有可回收利用的固体物质。
实用新型内容
本实用新型的目的在于提供一种饲料废水过滤装置，实现对废水中可回收固体物质的收集。
本实用新型通过下述技术方案实现：
一种饲料废水过滤装置，包括滤筒，所述滤筒为上端开口的结构，所述滤筒的底部设置有排液管，所述滤筒的内部铰接有过滤机构，所述滤筒的内壁设置有与过滤机构配合的限位板，所述滤筒内在过滤机构下方设置有固定环，所述固定环的外壁通过固定板与滤筒内壁连接，所述滤筒的内壁在固定环的上方铰接有压紧环，所述压紧环的外壁设置有固定块，所述固定块通过螺栓与固定板连接，在固定环和压紧环之间设置有过滤袋。
本实用新型所述过滤机构对废水进行初级过滤，将不必要的大颗粒杂质截留，然后含有可利用的废渣的废水经过过滤袋进行过滤，过滤袋将滤渣截留回收，废液由排液管排出，本实用新型通过设置相互配合的固定环和压紧环，不仅能够实现过滤袋固定在滤筒内，而且过滤袋可拆卸，便于取出滤渣，如此，本实用新型实现了对废水中可回收固体物质的收集。
进一步地，过滤袋的开口端向外翻折套设在固定环上，然后通过压紧环压紧固定在固定环和压紧环。
进一步地，过滤袋的开口端设置有穿孔，所述穿孔内设置有收缩绳。
所述穿孔具体是指过滤袋的开口端向外翻折然后缝合形成穿孔，收缩绳穿设在穿孔内，其两端露出，以便于提出收紧过滤袋。
进一步地，过滤机构的外壁设置有连接板，所述连接板通过螺栓与限位板连接。
进一步地，过滤机构包括边框和设置在边框内的滤网。
本实用新型与现有技术相比，具有如下的优点和有益效果：
本实用新型所述过滤机构对废水进行初级过滤，将不必要的大颗粒杂质截留，然后含有可利用的废渣的废水经过过滤袋进行过滤，过滤袋将滤渣截留回收，废液由排液管排出，本实用新型通过设置相互配合的固定环和压紧环，不仅能够实现过滤袋固定在滤筒内，而且过滤袋可拆卸，便于取出滤渣，如此，本实用新型实现了对废水中可回收固体物质的收集。
