申请日2017.12.14
公开(公告)日2018.08.24
IPC分类号C02F9/08; C02F103/32; C02F101/30
摘要
本实用新型公开了一种菌菇食品生产废水处理装置，包括进水管，所述进水管的右端设置有延时沉淀环流模块，所述延时沉淀环流模块包括设置在进水管右端的环流沉淀管，环流沉淀管的内部前后交错平行连接设置有沉淀导流板，环流沉淀管的下端连接设置有沉淀池，沉淀池的上端通过水平设置有的沉淀过滤网与沉淀导流板连接，环流沉淀管的右端连接设置有二级沉淀池，二级沉淀池的右上角安装有导流管，导流管的左端竖直向下伸入二级沉淀池，且下端连接设置有导流软管，导流软管的下端镶嵌设置有浮力抽水泵，本实用新型具有结构新颖，流程衔接紧密，沉淀效果彻底，有机物取出高效快捷等优点。
权利要求书

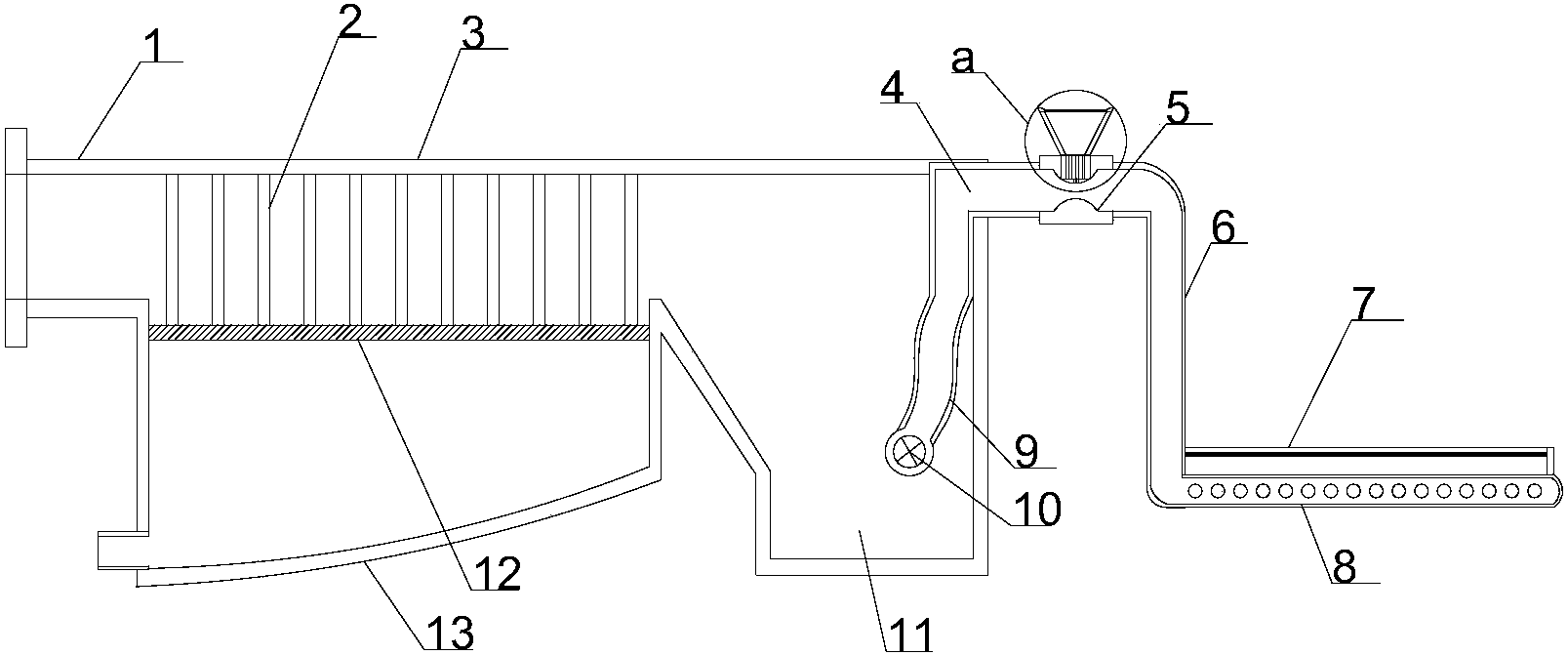

1.一种菌菇食品生产废水处理装置，包括进水管(1)，其特征在于，所述进水管(1)的右端设置有延时沉淀环流模块，所述延时沉淀环流模块包括设置在进水管(1)右端的环流沉淀管(3)，环流沉淀管(3)的内部前后交错平行连接设置有沉淀导流板(2)，环流沉淀管(3)的下端连接设置有沉淀池(13)，沉淀池(13)的上端通过水平设置有的沉淀过滤网(12)与沉淀导流板(2)连接，环流沉淀管(3)的右端连接设置有二级沉淀池(11)，二级沉淀池(11)的右上角安装有导流管(4)，导流管(4)的左端竖直向下伸入二级沉淀池(11)，且下端连接设置有导流软管(9)，导流软管(9)的下端镶嵌设置有浮力抽水泵(10)，导流管(4)的右端水平伸出二级沉淀池(11)，且中间位置嵌套设置有虹吸曝气射流套(5)，虹吸曝气射流套(5)的上端设置有变径集气罩(15)，变径集气罩(15)的上端设置有防尘过滤网(14)，变径集气罩(15)的下端伸入虹吸曝气射流套(5)镶嵌设置有单向进气阀(16)，单向进气阀(16)的下端设置有贯穿虹吸曝气射流套(5)向内设置的进气橡胶套(17)，导流管(4)的右端向下竖直设置有曝气导流管(6)，曝气导流管(6)的下端水平向右设置有分液导流管(8)，分液导流管(8)的右侧平行等间距设置有若干光解导流管(20)，光解导流管(20)的内部均匀镶嵌设置有若干限流片(21)，限流片(21)的内部设置有光催化剂导流网(23)，光解导流管(20)额后侧设置有出水管(22)，光解导流管(20)与出水管(22)的上端通过设置的安装架安装有等离子体紫外灯(7)。
2.根据权利要求1所述的一种菌菇食品生产废水处理装置，其特征在于，所述进水管(1)的左端设置有密封连接套。
3.根据权利要求1所述的一种菌菇食品生产废水处理装置，其特征在于，所述沉淀池(13)的左下角向左水平设置有沉淀出料管。
4.根据权利要求1所述的一种菌菇食品生产废水 处理装置，其特征在于，所述浮力抽水泵(10)包括抽水泵及其外侧包裹设置的浮力安装套。
5.根据权利要求1所述的一种菌菇食品生产废水处理装置，其特征在于，所述光解导流管(20)为强化玻璃管制成，且下端配合分液导流管(8)均设置有溢流橡胶阀(19)。
说明书
一种菌菇食品生产废水处理装置
技术领域
本实用新型涉及一种食品生产污水处理设备，具体是一种菌菇食品生产废水处理装置。
背景技术
菌菇食品加工中产生的废水，由于其变质块，滋生沉积难以去除，是处理难度较大的一类，传统的菌菇食品生产废水处理装置由于处理流程散乱，沉淀流程不彻底等问题，制约了其在该行业中的应用。
为了解决上述问题，提出本实用新型，克服了传统的菌菇食品生产废水处理装置，由于有机物长时间不处理，造成处理装置上产生霉变和有机物沉积等问题，加重了处理的任务量和难度，解决了传统的菌菇食品生产废水处理装置，由于沉淀结构简单，造成沉淀的效率低，沉淀效果差等问题，改善了传统的菌菇食品生产废水处理装置，由于流程连接不紧密，造成处理时间长，处理难度大等问题，使得本实用新型具有结构新颖，流程衔接紧密，沉淀效果彻底，有机物取出高效快捷等优点。
实用新型内容
本实用新型的目的在于提供一种菌菇食品生产废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种菌菇食品生产废水处理装置，包括进水管，所述进水管的右端设置有延时沉淀环流模块，所述延时沉淀环流模块包括设置在进水管右端的环流沉淀管，环流沉淀管的内部前后交错平行连接设置有沉淀导流板，环流沉淀管的下端连接设置有沉淀池，沉淀池的上端通过水平设置有的沉淀过滤网与沉淀导流板连接，环流沉淀管的右端连接设置有二级沉淀池，二级沉淀池的右上角安装有导流管，导流管的左端竖直向下伸入二级沉淀池，且下端连接设置有导流软管，导流软管的下端镶嵌设置有浮力抽水泵，导流管的右端水平伸出二级沉淀池，且中间位置嵌套设置有虹吸曝气射流套，虹吸曝气射流套的上端设置有变径集气罩，变径集气罩的上端设置有有防尘过滤网，变径集气罩的下端伸入虹吸曝气射流套镶嵌设置有单向进气阀，单向进气阀的下端设置有贯穿虹吸曝气射流套向内设置的进气橡胶套，导流管的右端向下竖直设置有曝气导流管，曝气导流管的下端水平向右设置有分液导流管，分液导流管的右侧平行等间距设置有若干光解导流管，光解导流管的内部均匀镶嵌设置有若干限流片，限流片的内部设置有光催化剂导流网，光解导流管额后侧设置有出水管，光解导流管与出水管的上端通过设置的安装架安装有等离子体紫外灯。
作为本实用新型进一步的方案：所述进水管的左端设置有密封连接套。
作为本实用新型进一步的方案：所述沉淀池的左下角向左水平设置有沉淀出料管。
作为本实用新型进一步的方案：所述浮力抽水泵包括抽水泵及其外侧包裹设置的浮力安装套。
作为本实用新型再进一步的方案：所述光解导流管为强化玻璃管制成，且下端配合分液导流管均设置有溢流橡胶阀。
与现有技术相比，本实用新型的有益效果是：克服了传统的菌菇食品生产废水处理装置，由于有机物长时间不处理，造成处理装置上产生霉变和有机物沉积等问题，加重了处理的任务量和难度，解决了传统的菌菇食品生产废水处理装置，由于沉淀结构简单，造成沉淀的效率低，沉淀效果差等问题，改善了传统的菌菇食品生产废水处理装置，由于流程连接不紧密，造成处理时间长，处理难度大等问题，使得本实用新型具有结构新颖，流程衔接紧密，沉淀效果彻底，有机物取出高效快捷等优点。
