申请日2017.12.14
公开(公告)日2018.08.24
IPC分类号E03C1/122; E03D1/00; E03B1/04
摘要
本实用新型提供了一种废水利用节能淋浴房，它包括淋浴房、房门、暂存水箱和设置在所述暂存水箱内的提取泵，所述暂存水箱设置在所述淋浴房的底部，所述暂存水箱上侧是密布汇水孔的汇水隔板，所述汇水隔板上设置有支撑架和固定在所述支撑架上的防滑脚垫，所述提取泵的出口连通坐便器的入水口。该废水利用节能淋浴房具有设计科学、使用方便、水资源利用率高和节约能源的优点。
权利要求书

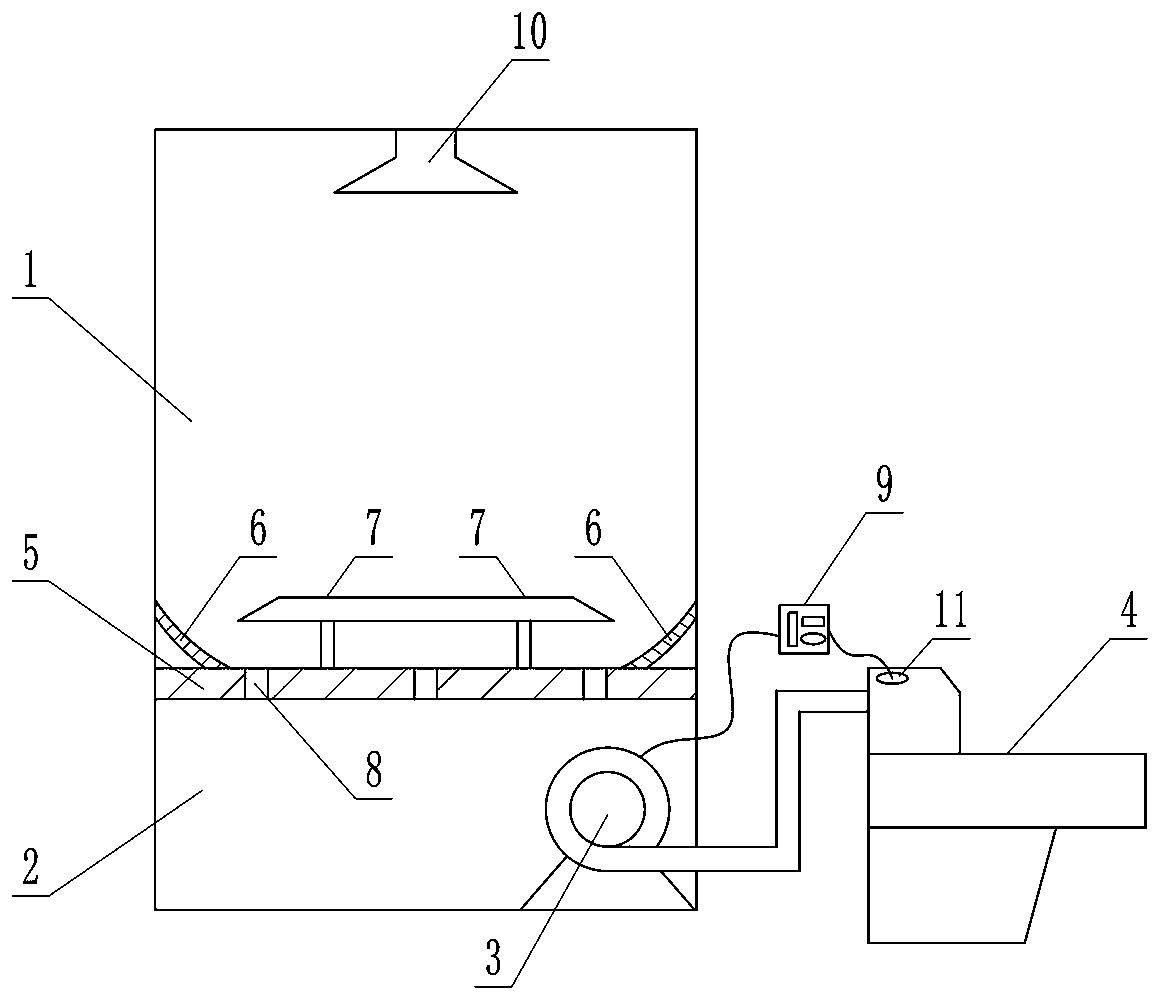

1.一种废水利用节能淋浴房，包括淋浴房和房门，其特征在于：它还包括暂存水箱和设置在所述暂存水箱内的提取泵，所述暂存水箱设置在所述淋浴房的底部，所述暂存水箱上侧是密布汇水孔的汇水隔板，所述汇水隔板上设置有支撑架和固定在所述支撑架上的防滑脚垫，所述提取泵的出口连通坐便器的入水口。
2.根据权利要求1所述的废水利用节能淋浴房，其特征在于：所述滑脚垫外侧斜向下设置，所述汇水隔板的外侧斜向上设置有导水板。
3.根据权利要求1或2所述的废水利用节能淋浴房，其特征在于：所述淋浴房顶部设置有主淋浴头，所述淋浴房侧壁位于所述主淋浴头下方设置有副淋浴头。
4.根据权利要求3所述的废水利用节能淋浴房，其特征在于：所述淋浴房开设有抽湿口，所述抽湿口处安装有抽湿风机。
5.根据权利要求1所述的废水利用节能淋浴房，其特征在于：所述提取泵的入口处设置有筛网，所述坐便器的水箱内设置有水位计和连接所述水位计的控制器，所述控制器连接所述提取泵以便根据采集到的水位信息判断是否抽水。
6.根据权利要求3所述的废水利用节能淋浴房，其特征在于：所述淋浴房由固定的左右弧形立板构成，所述房门底部设置有滑道导轨，所述滑道导轨沿其中一个弧形立板底部设置。
7.根据权利要求5所述的废水 利用节能淋浴房，其特征在于：所述暂存水箱一侧设置有除污口。
说明书
废水利用节能淋浴房
技术领域
本实用新型涉及一种家庭淋浴废水利用设备，具体的说，涉及了一种废水利用节能淋浴房。
背景技术
淋浴是人们日常生活中必不可少的生活习惯，每天家庭淋浴需要大量的水资源，随着人们环境意识的提升，传统淋浴房淋浴废水直接排放的方式，导致水资源的大量浪费，由于每天淋浴的用水量大，这种方式也越来越多的得到人们的抵制。但是目前现有的淋浴房结构无法快捷的收集淋浴废水，是人们亟待解决的问题。
为了解决以上存在的问题，人们一直在寻求一种理想的技术解决方案。
发明内容
本实用新型的目的是针对现有技术的不足，从而提供一种设计科学、使用方便、水资源利用率高和节约能源的废水利用节能淋浴房。
为了实现上述目的，本实用新型所采用的技术方案是：一种废水利用节能淋浴房，包括淋浴房和房门，它还包括暂存水箱和设置在所述暂存水箱内的提取泵，所述暂存水箱设置在所述淋浴房的底部，所述暂存水箱上侧是密布汇水孔的汇水隔板，所述汇水隔板上设置有支撑架和固定在所述支撑架上的防滑脚垫，所述提取泵的出口连通坐便器的入水口。
基于上述，所述滑脚垫外侧斜向下设置，所述汇水隔板的外侧斜向上设置有导水板。
基于上述，所述淋浴房顶部设置有主淋浴头，所述淋浴房侧壁位于所述主淋浴头下方设置有副淋浴头。
基于上述，所述淋浴房开设有抽湿口，所述抽湿口处安装有抽湿风机。
基于上述，所述提取泵的入口处设置有筛网，所述坐便器的水箱内设置有水位计和连接所述水位计的控制器，所述控制器连接所述提取泵以便根据采集到的水位信息判断是否抽水。
基于上述，所述淋浴房由固定的左右弧形立板构成，所述房门底部设置有滑道导轨，所述滑道导轨沿其中一个弧形立板底部设置。
基于上述，所述暂存水箱一侧设置有除污口。
本实用新型相对现有技术具有实质性特点和进步，具体的说，本实用新型不同于传统的淋浴房结构，增加了暂存水箱和设置在所述暂存水箱内的提取泵，利用所述暂存水箱将淋浴后的废水进行汇集并存放，同时淋浴废水通过所述提取泵供应给坐便器，以此利用淋浴废水;其具有设计科学、使用方便、水资源利用率高和节约能源的优点。
