申请日2018.12.24
公开(公告)日2019.04.02
IPC分类号C02F9/02; C02F11/13; B01D50/00
摘要
本实用新型公开了污水处理技术领域的一种可回收污泥的污水处理装置，包括搅拌池、静置池、污泥干燥器和气体净化设备，所述搅拌池中安装有曝气盘和搅拌杆，所述搅拌杆连接搅拌电机的输出轴，所述搅拌池与静置池之间通过第一污泥泵连接，所述静置池内部通过污水过滤板层被分隔成两部分，其中一部分为污泥静置池体，本实用新型便于对污泥进行曝气搅拌，减少成块沉淀，便于对污泥进行抽取，通过污水过滤板层对污泥和污水进行过滤分离，污水排出进一步处理，污泥抽入污泥干燥器中进行干燥成块，便于集中处理，干燥处理的污泥在烘干时会产生较多的灰尘，通过气体净化设备进行处理后对灰尘进行收集，气体排放更加环保。
权利要求书

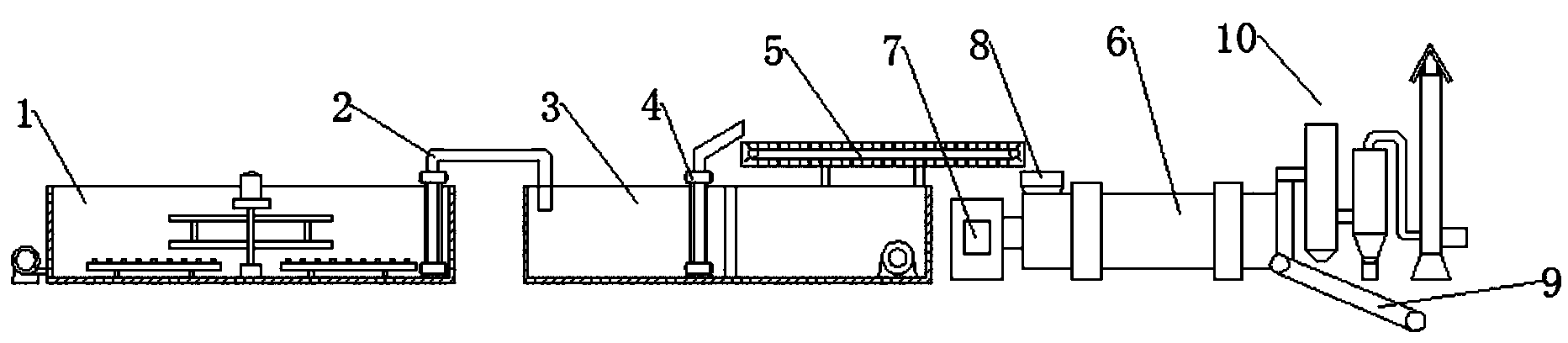

1.一种可回收污泥的污水处理装置，其特征在于：包括搅拌池(1)、静置池(3)、污泥干燥器(6)和气体净化设备(10)，所述搅拌池(1)中安装有曝气盘(102)和搅拌杆(104)，所述搅拌杆(104)连接搅拌电机(103)的输出轴，所述搅拌池(1)与静置池(3)之间通过第一污泥泵(2)连接，所述静置池(3)内部通过污水过滤板层(301)被分隔成两部分，其中一部分为污泥静置池体，另一部分为污水存放池体，所述污泥静置池体中安装有第二污泥泵(4)，所述第二污泥泵(4)的输出端处设置有输送机(5)，所述输送机(5)的卸料口位于污泥干燥器(6)的料仓(8)上方，所述污泥干燥器(6)的一侧与热风炉(7)连接，所述污泥干燥器(6)的废气排放口与气体净化设备(10)连接，所述污泥干燥器(6)的出料口处设置有送料机(9)。
2.根据权利要求1所述的一种可回收污泥的污水处理装置，其特征在于：所述搅拌池(1)外部安装有鼓风机(101)，所述鼓风机(101)通过管道连接曝气盘(102)，所述搅拌电机(103)通过支架安装在搅拌池(1)上方。
3.根据权利要求1所述的一种可回收污泥的 污水处理装置，其特征在于：所述污水过滤板层(301)中依次设置有活性炭过滤层、颗粒滤膜以及超微滤膜，且通过螺钉安装在污水过滤板层(301)中。
4.根据权利要求1所述的一种可回收污泥的污水处理装置，其特征在于：所述污水存放池体中安装有排水泵(302)，通过排水泵(302)进行污水抽出处理。
5.根据权利要求1所述的一种可回收污泥的污水处理装置，其特征在于：所述气体净化设备(10)包括旋风分离器(1001)、布袋除尘器(1002)和排放管(1003)，所述旋风分离器(1001)、布袋除尘器(1002)和排放管(1003)依次通过风管连接，所述排放管(1003)上安装有抽风的风机(1004)。
说明书
一种可回收污泥的污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种可回收污泥的污水处理装置。
背景技术
发酵领域的工业生产中，污水处理是主要的环保问题之一。一般情况下，通过工业废水处理站，但废水处理站会产生污泥，且所产污泥中一般无机污泥较多，含有生产废水中的化学成分，属于危废类，仍需要进一步的处理。工业污泥的最基本处理就是脱水。在一些建筑工地里，会产生很多的污泥，一般这些污泥都不会进行回收利用，这样不仅会造成环境的污染，还会造成资源的浪费，随着人们环保意识的加强，人们对这类污泥进行回收利用，回收人员会将污泥人工分离成块，再将其放置在地方上进行自然烘干，这样的操作放置不仅效率低下，而且会耗费很多的人力资源。
基于此，本实用新型设计了一种可回收污泥的污水处理装置，以解决上述问题。
实用新型内容
本实用新型的目的在于提供一种可回收污泥的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可回收污泥的污水处理装置，包括搅拌池、静置池、污泥干燥器和气体净化设备，所述搅拌池中安装有曝气盘和搅拌杆，所述搅拌杆连接搅拌电机的输出轴，所述搅拌池与静置池之间通过第一污泥泵连接，所述静置池内部通过污水过滤板层被分隔成两部分，其中一部分为污泥静置池体，另一部分为污水存放池体，所述污泥静置池体中安装有第二污泥泵，所述第二污泥泵的输出端处设置有输送机，所述输送机的卸料口位于污泥干燥器的料仓上方，所述污泥干燥器的一侧与热风炉连接，所述污泥干燥器的废气排放口与气体净化设备连接，所述污泥干燥器的出料口处设置有送料机。
优选的，所述搅拌池外部安装有鼓风机，所述鼓风机通过管道连接曝气盘，所述搅拌电机通过支架安装在搅拌池上方。
优选的，所述污水过滤板层中依次设置有活性炭过滤层、颗粒滤膜以及超微滤膜，且通过螺钉安装在污水过滤板层中。
优选的，所述污水存放池体中安装有排水泵，通过排水泵进行污水抽出处理。
优选的，所述气体净化设备包括旋风分离器、布袋除尘器和排放管，所述旋风分离器、布袋除尘器和排放管依次通过风管连接，所述排放管上安装有抽风的风机。
与现有技术相比，本实用新型的有益效果是：本实用新型便于对污泥进行曝气搅拌，减少成块沉淀，便于对污泥进行抽取，通过污水过滤板层对污泥和污水进行过滤分离，污水排出进一步处理，污泥抽入污泥干燥器中进行干燥成块，便于集中处理，干燥处理的污泥在烘干时会产生较多的灰尘，通过气体净化设备进行处理后对灰尘进行收集，气体排放更加环保。
