申请日2018.01.16
公开(公告)日2018.10.26
IPC分类号F28D7/14; F28F27/00
摘要
本实用新型属于节能领域且公开了一种洗浴废水余热回收用的热交换废水池，包括池体、设备箱和余热回收筒。本实用新型通过在池体内部设置余热回收筒，该余热回收筒内部设有由接水管和导热管套设而成的螺旋管，使用时，当接水管顶部的接水头内部的温度传感器监测到的温度高于设置值，则将信息传送到控制器，控制器向水泵控制器发送运行指令，控制水泵开启，水泵将传热介质箱内的传热介质抽出后导向导热管的底部传热连接头，传热介质由下往上填充满接水管外壁与导热管内壁之间的空间，接水管内部洗浴废水的温度被传递到传热介质，传热介质由导热管的顶部传热连接头导出，消耗后重新导向传热介质箱内，完成余热回收及使用。
权利要求书

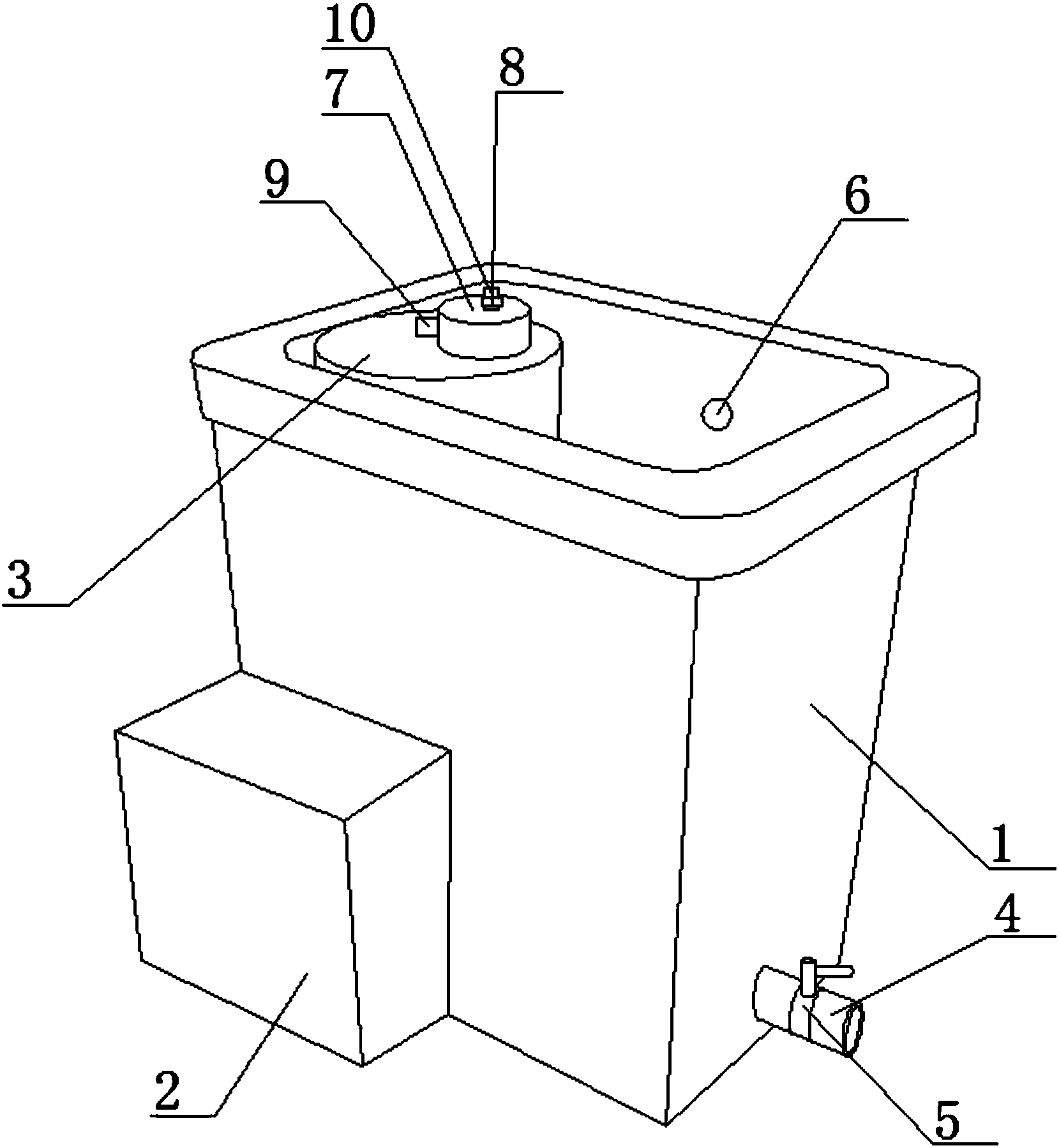

1.一种洗浴废水余热回收用的热交换废水池，包括池体(1)、设备箱(2)和余热回收筒(3)，其特征在于：所述设备箱(2)固定设置于池体(1)前侧，所述余热回收筒(3)固定设置于池体(1)的内壁顶部，所述余热回收筒(3)内部固定设置有螺旋管(11)，所述螺旋管(11)包括接水管(12)和套设于接水管(12)外侧的导热管(13)，所述导热管(13)顶部和底部均设有与接水管(12)密封连接的分离头(7)，所述导热管(13)顶部的分离头(7)一侧设有顶部传热连接头(9)，所述导热管(13)底部的分离头(7)一侧设有底部传热连接头(15)，所述接水管(12)顶部设有接水头(10)，所述接水头(10)内壁固定设置有温度传感器(8)，所述接水管(12)底部设有出水口(14)，所述出水口(14)与池体(1)内部连通，所述池体(1)内壁上固定设置有水位传感器(6)，所述池体(1)底部设有连通至池体(1)外的排水管(4)，所述排水管(4)上设有电磁阀(5)，所述设备箱(2)内部从左往右依次设有控制室(16)和设备室(17)，所述控制室(16)内部从上往下依次设有控制器(19)和电源(18)，所述设备室(17)内部固定设置有传热介质箱(20)，所述设备室(17)内部于传热介质箱(20)一侧设有水泵(21)，所述设备室(17)内部于水泵(21)顶部的设备室(17)内壁上固定设置有水泵控制器(22)。
2.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于：所述水泵(21)通过管道与传热介质箱(20)连接，所述水泵(21)通过管道与导热管(13)底部的底部传热连接头(15)连接，所述水泵(21)通过电路与水泵控制器(22)电性连接，所述水泵控制器(22)通过电路与控制器(19)电性连接，所述水泵(21)和水泵控制器(22)通过电路以串联的方式与电源(18)电性连接。
3.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于：所述水位传感器(6)通过电路与控制器(19)电性连接。
4.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于：所述电磁阀(5)通过电路与控制器(19)电性连接。
5.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于：所述接水管(12)顶部的接水头(10)与洗浴废水排水管连接。
6.根据权利要求1所述的一种洗浴废水余热回收用的热交换废水池，其特征在于：所述接水管(12)外壁和导热管(13)内壁之间留有缝隙，所述顶部传热连接头(9)和底部传热连接头(15)之间连通。
说明书
一种洗浴废水余热回收用的热交换废水池
技术领域
本实用新型具体涉及一种洗浴废水余热回收用的热交换废水池，属于节能领域。
背景技术
在公共浴室等场所，热水被不断消耗，使用过的热水如果直接排放，会造成较大的能源浪费，因此，我们提出一种洗浴废水余热回收用的热交换废水池。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种洗浴废水余热回收用的热交换废水池，通过在池体内部设置余热回收筒，该余热回收筒内部设有由接水管和导热管套设而成的螺旋管，使用时，当接水管顶部的接水头内部的温度传感器监测到的温度高于设置值，则将信息传送到控制器，控制器向水泵控制器发送运行指令，控制水泵开启，水泵将传热介质箱内的传热介质抽出后导向导热管的底部传热连接头，传热介质由下往上填充满接水管外壁与导热管内壁之间的空间，接水管内部洗浴废水的温度被传递到传热介质，传热介质由导热管的顶部传热连接头导出，消耗后重新导向传热介质箱内，完成余热回收及使用，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种洗浴废水余热回收用的热交换废水池，包括池体、设备箱和余热回收筒，所述设备箱固定设置于池体前侧，所述余热回收筒固定设置于池体的内壁顶部，所述余热回收筒内部固定设置有螺旋管，所述螺旋管包括接水管和套设于接水管外侧的导热管，所述导热管顶部和底部均设有与接水管密封连接的分离头，所述导热管顶部的分离头一侧设有顶部传热连接头，所述导热管底部的分离头一侧设有底部传热连接头，所述接水管顶部设有接水头，所述接水头内壁固定设置有温度传感器，所述接水管底部设有出水口，所述出水口与池体内部连通，所述池体内壁上固定设置有水位传感器，所述池体底部设有连通至池体外的排水管，所述排水管上设有电磁阀，所述设备箱内部从左往右依次设有控制室和设备室，所述控制室内部从上往下依次设有控制器和电源，所述设备室内部固定设置有传热介质箱，所述设备室内部于传热介质箱一侧设有水泵，所述设备室内部于水泵顶部的设备室内壁上固定设置有水泵控制器。
优选的，所述水泵通过管道与传热介质箱连接，所述水泵通过管道与导热管底部的底部传热连接头连接，所述水泵通过电路与水泵控制器电性连接，所述水泵控制器通过电路与控制器电性连接，所述水泵和水泵控制器通过电路以串联的方式与电源电性连接。
优选的，所述水位传感器通过电路与控制器电性连接。
优选的，所述电磁阀通过电路与控制器电性连接。
优选的，所述接水管顶部的接水头与洗浴废水排水管连接。
优选的，所述接水管外壁和导热管内壁之间留有缝隙，所述顶部传热连接头和底部传热连接头之间连通。
本实用新型所达到的有益效果是：通过在池体内部设置余热回收筒，该余热回收筒内部设有由接水管和导热管套设而成的螺旋管，使用时，当接水管顶部的接水头内部的温度传感器监测到的温度高于设置值，则将信息传送到控制器，控制器向水泵控制器发送运行指令，控制水泵开启，水泵将传热介质箱内的传热介质抽出后导向导热管的底部传热连接头，传热介质由下往上填充满接水管外壁与导热管内壁之间的空间，接水管内部洗浴废水的温度被传递到传热介质，传热介质由导热管的顶部传热连接头导出，消耗后重新导向传热介质箱内，完成余热回收及使用。
