申请日2018.01.15
公开(公告)日2018.09.14
IPC分类号C02F9/08; C02F103/32
摘要
本实用新型涉及一种处理油脂污水的污水处理系统,属于烘焙行业的污水处理装置。它公开了排出管的起始端装有抽水电机,在抽水电机后安装有制冷器,制冷器之后排出管连接有石灰浆通入管,石灰浆通入管之后排出管通至高速搅拌器,高速搅拌器的出口处设置有过滤池,过滤池内设置有筛网,底部有出水口。本实用新型的优点是结构简单实用,可将油脂污水中会对环境产生污染的物质预先分离出来后再排放,达到污染零排放。
权利要求书
1.一种处理油脂污水的污水处理系统,包括分层池、通入分层池底部的排污管和排出管,其特征在于:排出管的起始端装有抽水电机,在抽水电机后安装有制冷器,制冷器之后排出管连接有石灰浆通入管,石灰浆通入管之后排出管通至高速搅拌器,高速搅拌器的出口处设置有过滤池,过滤池内设置有筛网,底部有出水口。
2.根据权利要求1所述的一种处理油脂污水的污水处理系统,其特征在于:分层池的上部内侧设置有液面传感器。
3.根据权利要求1所述的一种处理油脂污水的污水处理系统,其特征在于:高速搅拌器上连接有用于调整其内部空气压力的压力调整器。
4.根据权利要求1所述的一种处理油脂污水的污水处理系统,其特征在于:筛网的横截面为向上拱起的尖角形状。
5.根据权利要求4所述的一种处理油脂污水的污水处理系统,其特征在于:高速搅拌器的出口正对筛网的尖角。
6.根据权利要求1所述的一种处理油脂污水的污水处理系统,其特征在于:筛网是水平设置的,或者是坡面设置的。
说明书
一种处理油脂污水的污水处理系统
技术领域
本实用新型涉及烘焙行业的污水处理装置,具体地说是一种处理油脂污水的污水处理系统。
背景技术
目前,西饼很受人们的青睐,各种饼屋在城市中极其普遍。但各种西饼烘焙过程中会用到的奶油、花生油、起酥油跟水混合后很难清理,特别是起酥油,如果直接排放的话则会严重污染环境。如何对这些含油脂的污水进行处理后再排放,就成了亟待解决的问题。
发明内容
本实用新型提供一种处理油脂污水的污水处理系统,对奶油、花生油、起酥油等与水的混合物进行预先处理,使生产污水达到无污染排放。
为了实现以上目的,本实用新型采用以下技术方案:

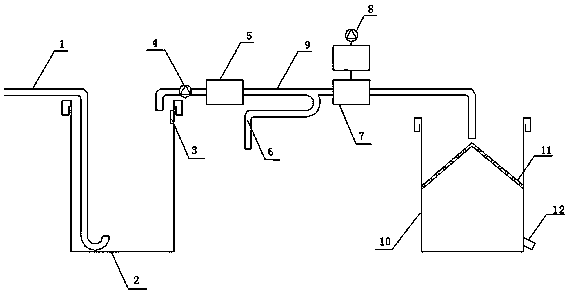

一种处理油脂污水的污水处理系统,包括分层池、通入分层池底部的排污管和排出管,排出管的起始端装有抽水电机,在抽水电机后安装有制冷器,制冷器之后排出管连接有石灰浆通入管,石灰浆通入管之后排出管通至高速搅拌器,高速搅拌器的出口处设置有过滤池,过滤池内设置有筛网,底部有出水口。
分层池的上部内侧设置有液面传感器。
高速搅拌器上连接有用于调整其内部空气压力的压力调整器,通过压力传感器的压力传感反馈通入适量空气,改变空气混合物的密度。
筛网的横截面为向上拱起的尖角形状;也可以水平设置,或者斜向上、斜向下的坡面设置。
高速搅拌器的出口正对筛网的尖角。
本实用新型的优点是结构简单实用,可将油脂污水中会对环境产生污染的物质预先分离出来后再排放,达到污染零排放。
