申请日2018.07.23
公开(公告)日2018.11.06
IPC分类号C02F1/20; C02F1/00; B08B15/00; C02F103/06
摘要

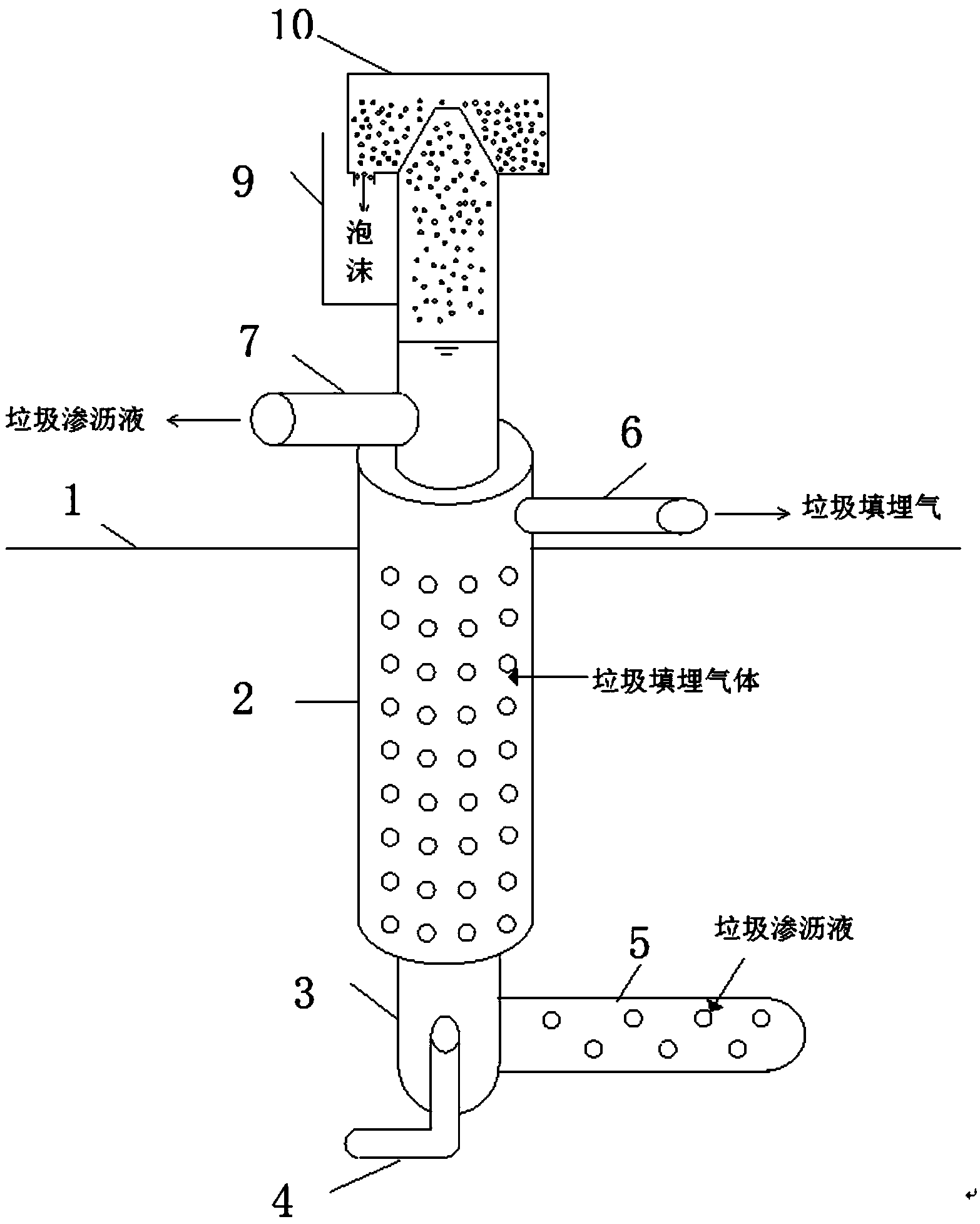

本发明提供了一种用于垃渗滤液液收集提升的气提装置，包括升液部、填埋气体收集管和垃圾渗沥液悬浮颗粒分离部，升液部通过在升液管内通入压缩气体实现渗沥液的提升，填埋气体收集管套设在升液管外壁实现填埋气体的收集，垃圾渗沥液悬浮颗粒分离部通过在升液管顶部设置泡沫收集器实现对渗沥液的预处理。该气提装置能够可以提升转输垃圾渗沥液，又可以收集填埋气体，同时在一定程度上对垃圾渗沥液进行了一定程度的预处理，实用性很强。
翻译权利要求书
1.一种用于垃圾渗沥液收集提升的气提装置，其特征在于，包括升液部，所述升液部包括升液管和输气管，所述升液管的底端开口伸入到垃圾堆体内并浸入到垃圾渗沥液液面下，所述输气管的出气口位于所述升液管内靠近下端的位置，用于向所述升液管内输入压缩气体。
2.如权利要求1所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，所述升液部还包括渗沥液收集管，在所述渗沥液收集管的管壁上设置有通孔或通槽，所述渗沥液收集管的一端与所述升液管的下端连接，另外一端插入垃圾堆体内部。
3.如权利要求2所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，所述渗沥液收集管设置有朝向不同方向延伸的多个，多个渗沥液收集管水平延伸和/或倾斜延伸。
4.如权利要求1所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，所述输气管位于所述升液管的内部或者外部，所述输气管与所述出气口相对的一端与空压机相连。
5.如权利要求1所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，还包括填埋气体收集管，所述填埋气体收集管套设在所述升液管的径向外侧，所述填埋气体收集管位于垃圾堆体内部的管外壁上设置有通孔或通槽。
6.如权利要求5所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，所述填埋气体收集管的下端距离所述升液管的下端预定距离。
7.如权利要求1所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，还包括垃圾渗沥液悬浮颗粒分离部，所述垃圾渗沥液悬浮颗粒分离部包括泡沫收集器，所述泡沫收集器设置在所述升液管的顶部。
8.如权利要求7所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，所述泡沫收集器包括箱体，所述箱体的底部设置有开口，所述泡沫收集器通过所述开口套设在所述升液管的顶端。
9.如权利要求8所述的一种用于垃圾渗沥液收集提升的气提装置，所述升液管的顶端设置有锥形部，所述锥形部的小端位于上侧，所述锥形部设置在所述箱体的内部;和/或，
在所述箱体的底壁上设置有开口，供所述箱体内的泡沫排出。
10.如权利要求7-9任一所述的一种用于垃圾渗沥液收集提升的气提装置，其特征在于，在所述垃圾渗沥液悬浮颗粒分离部下侧预定距离处的升液管侧壁上设置有渗沥液出口。
说明书
一种用于垃圾渗沥液收集提升的气提装置
技术领域
本发明涉及一种垃圾渗沥液的收集装置，尤其涉及一种用于垃圾渗沥液收集提升的气提装置。
背景技术
随着人们生活水平进一步提高，城乡生活垃圾产生量不断增加，卫生垃圾填埋场规模和数量也在同步扩大。与之伴随的二次污染之一的渗沥液，是卫生填埋场通过填埋作业对生活垃圾进行处理后，通过垃圾填埋场的垃圾层沥滤而引流收集起来的含溶解性和悬浮性污染物的污水。渗沥液如果不谨慎收集排放，会导致严重的环境影响。《生活垃圾卫生填埋处理技术规范》(GB50869-2013)、《生活垃圾卫生填埋技术规范》(CJJ17-2004)规定，渗沥液收集系统及处理系统应包括导流层、盲沟、集液井(池)、调节池、泵房、污水处理设施等。如果垃圾填埋场渗沥液收集系统效率不高或失效，会导致垃圾填埋场渗沥液水位过高，增大污染物污染风险，影响垃圾堆体的稳定性，危及填埋场安全运行。
我国对垃圾渗沥液收集导排系统的研究较少。伴随着生活垃圾填埋场的垃圾渗沥液收集导排系统的发展，会存在泵堵塞、垃圾渗沥液液面过高会影响填埋气体的收集等一些问题。寻求适合现状的垃圾渗沥液收集导排系统以及提升转输垃圾渗沥液的系统，是当前迫切的研究课题，具有广阔的社会、经济效益。国内垃圾填埋场目前液体提升转输系统采用潜污泵时常遇到堵塞问题，耗费人力物力。国内在污水、污泥处理领域中利用气提装置比较多，很少在垃圾填埋场中垃圾渗沥液的提升转输装置使用。气提装置相比提升泵来说，具有无传动部件、无维修部件、管道简单并且气提装置常常用于提升高浓度有毒物质的特点。鉴于提升泵提升液体出现提升液体堵塞问题，可采用气提装置代替常用的潜污泵，减少堵塞问题的出现，节省运行管理费用。
发明内容
为了解决背景技术中存在的问题，本发明提供一种用于垃圾渗沥液收集提升的气提装置，该气提装置能够可以提升转输垃圾渗沥液，又可以收集填埋气体，同时在一定程度上对垃圾渗沥液进行了一定程度的预处理，实用很强。
为达到上述目的，本发明采用如下技术方案：
一种用于垃圾渗沥液收集提升的气提装置，包括升液部，所述升液部包括升液管和输气管，所述升液管的底端开口伸入到垃圾堆体内并浸入到垃圾渗沥液液面下，所述输气管的出气口位于所述升液管内靠近下端的位置，用于向所述升液管内输入压缩气体。
优选地，所述升液部还包括渗沥液收集管，在所述渗沥液收集管的管壁上设置有通孔或通槽，所述渗沥液收集管的一端与所述升液管的下端连接，另外一端插入垃圾堆体内部。
优选地，所述渗沥液收集管设置有朝向不同方向延伸的多个，多个渗沥液收集管水平延伸和/或倾斜延伸。
优选地，所述输气管位于所述升液管的内部或者外部，所述输气管与所述出气口相对的一端与空压机相连。
优选地，还包括填埋气体收集管，所述填埋气体收集管套设在所述升液管的径向外侧，所述填埋气体收集管位于垃圾堆体内部的管外壁上设置有通孔或通槽。
优选地，所述填埋气体收集管的下端距离所述升液管的下端预定距离。
优选地，还包括垃圾渗沥液悬浮颗粒分离部，所述垃圾渗沥液悬浮颗粒分离部包括泡沫收集器，所述泡沫收集器设置在所述升液管的顶部。
优选地，所述泡沫收集器包括箱体，所述箱体的底部设置有开口，所述泡沫收集器通过所述开口套设在所述升液管的顶端。
优选地，所述升液管的顶端设置有锥形部，所述锥形部的小端位于上侧，所述锥形部设置在所述箱体的内部;和/或，
优选地，在所述箱体的底壁上设置有开口，供所述箱体内的泡沫排出。
优选地，在所述垃圾渗沥液悬浮颗粒分离部下侧预定距离处的升液管侧壁上设置有渗沥液出口。
本发明的有益效果是：
1)通过升液部使垃圾渗滤液液面保持在一定高度及以下来减小防渗膜上的水压，保证垃圾堆体稳定，同时,使用提升垃圾渗沥液的气提装置及时排出垃圾渗沥液，使垃圾渗沥液的收集提升不影响填埋气体的收集导排。
2)设置垃圾渗沥液悬浮颗粒分离装部，利用气泡吸附杂质浓缩，最终清除泡沫即可去除液体中的悬浮物质。使用泡沫分离器后，溶液中的COD、BOD、硝酸盐的含量会下降，同时还会在一定程度上控制溶液的pH值。一定程度上分离液体中的固体，还具有稳定水质的作用。
3)通过一个装置同时实现渗沥液被提升的目的，又收集了填埋气体，还稳定了渗滤液的出水水质，出水的悬浮物浓度、有机物浓度得到了降低，为后续处理提供了便利，可减少后续处理设施的数量。
