新型污水检测技术

发布时间:2019-4-14 7:17:20  中国污水处理工程网

   申请日2018.01.15

  公开(公告)日2018.10.12

  IPC分类号G01N33/18; G01N1/34

  摘要

  本实用新型公开了一种新型污水检测装置,包括装置主体,所述装置主体由设置在该装置主体两端的污水检测器及设置在污水检测器内部的PH检测器构成,所述污水检测器的一侧安装有支撑管,且所述支撑管与污水检测器紧密焊接,该种新型污水检测装置,将装置主体为迷你型进行设计,在安装时,工作人员仅需要将装置主体通过吸盘与污水排水管的排水口处进行安装即可使用,大大的方便了工作人员的使用,采用远程计算机控制的方式,在PH检测器检测到污水中的PH值不达标时,通过信号传输器将信号传输到远程计算机终端,再由远程计算机终端对工厂发送信息,以做出处理,大大的提高了装置主体的自动化处理性能。

  权利要求书

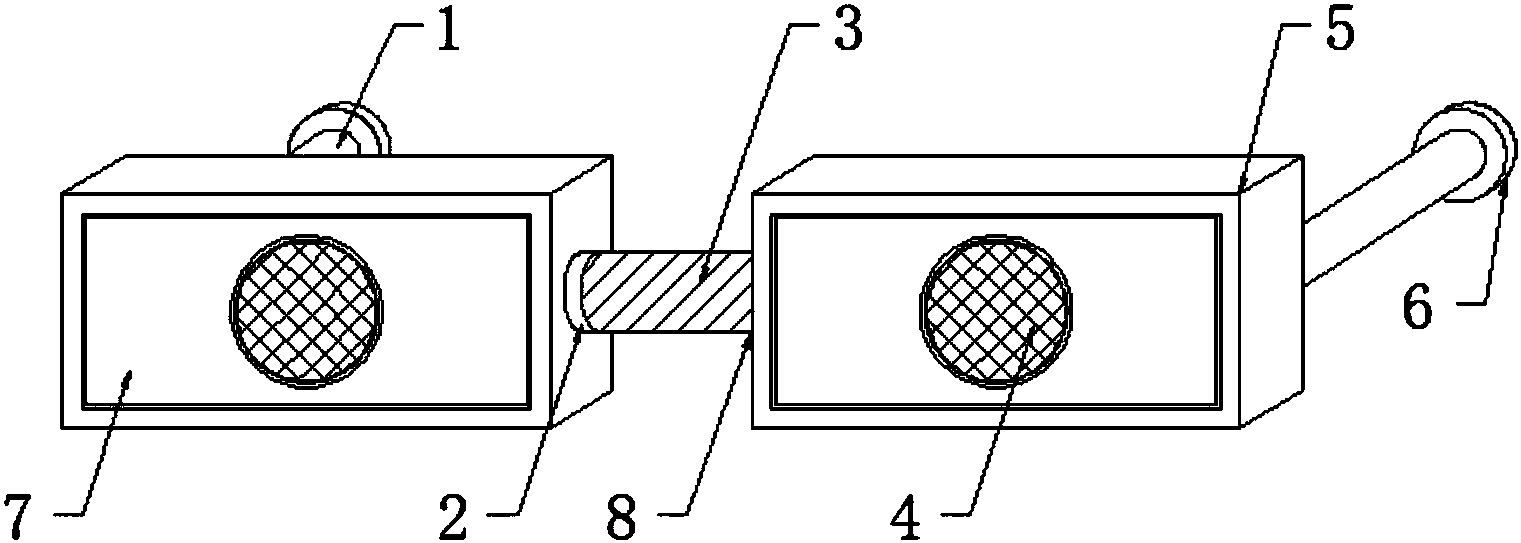

  1.一种新型污水检测装置,包括装置主体(8),其特征在于:所述装置主体(8)由设置在该装置主体(8)两端的污水检测器(5)及设置在污水检测器(5)内部的PH检测器(9)构成;

  所述污水检测器(5)的一侧安装有支撑管(1),且所述支撑管(1)与污水检测器(5)紧密焊接,所述污水检测器(5)的侧面安装有过滤网(4),所述过滤网(4)与污水检测器(5)紧密焊接,所述污水检测器(5)的一侧安装有弹簧管(3),且所述弹簧管(3)嵌入设置在污水检测器(5)中;

  所述PH检测器(9)的两端均安装有信号传输器(10),所述信号传输器(10)之间呈对称分布,所述PH检测器(9)的侧面安装有传输线(11),所述PH检测器(9)与信号传输器(10)通过传输线(11)电性连接。

  2.根据权利要求1所述的一种新型污水检测装置,其特征在于:所述支撑管(1)的侧面安装有吸盘(6),且所述吸盘(6)嵌套设置在支撑管(1)的端部。

  3.根据权利要求1所述的一种新型污水检测装置,其特征在于:所述污水检测器(5)的侧面安装有防水板(7),且所述防水板(7)与污水检测器(5)紧密焊接。

  4.根据权利要求1所述的一种新型污水检测装置,其特征在于:所述弹簧管(3)的侧面安装有密封套(2),且所述密封套(2)嵌套设置在弹簧管(3)的端部。

  5.根据权利要求1所述的一种新型污水检测装置,其特征在于:所述PH检测器(9)与过滤网(4)紧密焊接。

  说明书

  一种新型污水检测装置

  技术领域

  本实用新型涉及检测装置技术领域,具体为一种新型污水检测装置。

  背景技术

  所谓检测装置,包括生产废水和生产污水,按工业企业的产品和加工对象可分为造纸废水、纺织废水、制革废水、农药废水、冶金废水、炼油废水等。

  现有的检测装置,由于设计结构复杂,安装步骤繁多,不方便工作人员的使用,检测装置的自动化处理性能差,工作效率低。

  所以,如何设计一种新型污水检测装置,成为我们当前要解决的问题。

  实用新型内容

  本实用新型的目的在于提供一种新型污水检测装置,以解决上述背景技术中提出的问题。

  为实现上述目的,本实用新型提供如下技术方案:一种新型污水检测装置,包括装置主体,所述装置主体由设置在该装置主体两端的污水检测器及设置在污水检测器内部的PH检测器构成;

  所述污水检测器的一侧安装有支撑管,且所述支撑管与污水检测器紧密焊接,所述污水检测器的侧面安装有过滤网,所述过滤网与污水检测器紧密焊接,所述污水检测器的一侧安装有弹簧管,且所述弹簧管嵌入设置在污水检测器中;

  所述PH检测器的两端均安装有信号传输器,所述信号传输器之间呈对称分布,所述PH检测器的侧面安装有传输线,所述PH检测器与信号传输器通过传输线电性连接。

  进一步的,所述支撑管的侧面安装有吸盘,且所述吸盘嵌套设置在支撑管的端部。

  进一步的,所述污水检测器的侧面安装有防水板,且所述防水板与污水检测器紧密焊接。

  进一步的,所述弹簧管的侧面安装有密封套,且所述密封套嵌套设置在弹簧管的端部。

  进一步的,所述PH检测器与过滤网紧密焊接。

  与现有技术相比,本实用新型的有益效果是:该种新型污水检测装置,将装置主体为迷你型进行设计,在安装时,工作人员仅需要将装置主体通过吸盘与污水排水管的排水口处进行安装即可使用,大大的方便了工作人员的使用,采用远程计算机控制的方式,在PH检测器检测到污水中的PH值不达标时,通过信号传输器将信号传输到远程计算机终端,再由远程计算机终端对工厂发送信息,以做出处理,大大的提高了装置主体的自动化处理性能。
