申请日2018.01.15
公开(公告)日2018.10.02
IPC分类号C02F1/50
摘要
本实用新型公开了一种具有防腐蚀性能的民用污水处理设备，包括污水处理罐罐体与混凝土地基，所述污水处理罐罐体的一端上方固定安装有入水管，所述污水处理罐罐体的上方设置有污水处理罐罐盖，且污水处理罐罐盖的下表面靠近污水处理罐罐体的上表面设置有罐盖密封圈，所述污水处理罐罐体的内部设置有污水处理腔，所述污水处理腔的外表面靠近污水处理罐罐体的内表面一侧固定安装有耐候钢板。本实用新型所述的一种具有防腐蚀性能的民用污水处理设备，设有罐盖密封圈、耐候钢板、罐体固定槽和耐腐蚀地槽壁，能提高设备整体的密封性，能延长设备的使用寿命，同时，可增强设备放置的稳定性，适用不同工作状况，带来更好的使用前景。
权利要求书

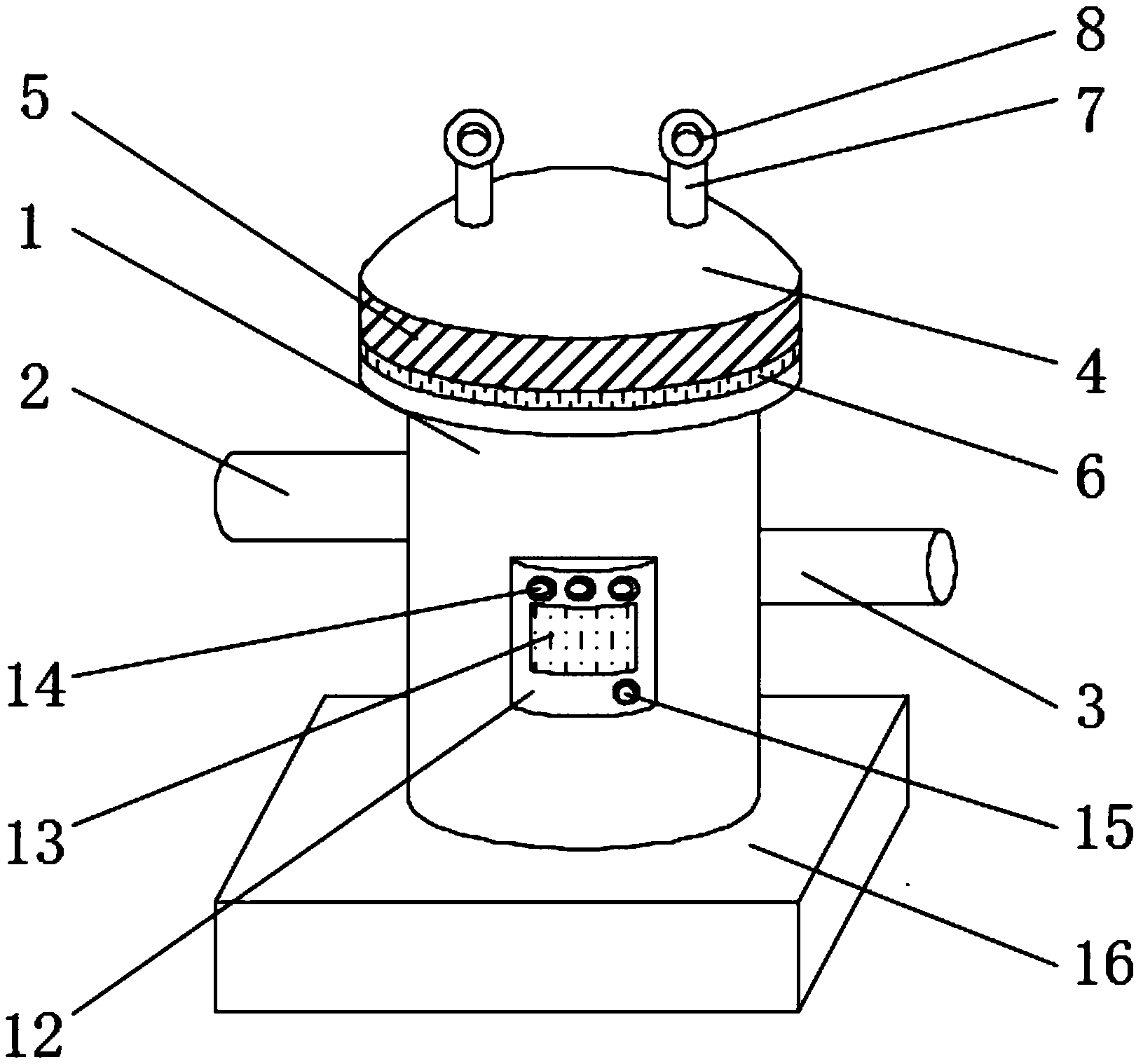

1.一种具有防腐蚀性能的民用污水处理设备，包括污水处理罐罐体(1)与混凝土地基(16)，其特征在于：所述污水处理罐罐体(1)的一端上方固定安装有入水管(2)，所述污水处理罐罐体(1)的上方设置有污水处理罐罐盖(4)，且污水处理罐罐盖(4)的下表面靠近污水处理罐罐体(1)的上表面设置有罐盖密封圈(6)，所述污水处理罐罐盖(4)通过罐盖密封圈(6)与污水处理罐罐体(1)活动连接，所述污水处理罐罐体(1)的内部设置有污水处理腔(9)，所述污水处理腔(9)的外表面靠近污水处理罐罐体(1)的内表面一侧固定安装有耐候钢板(11)，所述污水处理罐罐体(1)的前端外表面中部设置有操作面板(12)，且操作面板(12)的外表面中部固定安装有液晶显示屏(13)，所述混凝土地基(16)的内表面固定安装有耐腐蚀地槽壁(18)，且耐腐蚀地槽壁(18)的外表面靠近污水处理罐罐体(1)的外表面下方设置有罐体固定槽(17)，所述污水处理罐罐体(1)通过罐体固定槽(17)与混凝土地基(16)活动连接。
2.根据权利要求1所述的一种具有防腐蚀性能的民用污水处理设备，其特征在于：所述污水处理罐罐体(1)的另一端中部设置有出水管(3)，且入水管(2)与出水管(3)的内部靠近污水处理罐罐体(1)的一侧均固定安装有格栅。
3.根据权利要求1所述的一种具有防腐蚀性能的民用污水处理设备，其特征在于：所述污水处理罐罐盖(4)的外表面固定安装有螺纹槽(5)，且螺纹槽(5)的数量为若干组。
4.根据权利要求1所述的一种具有防腐蚀性能的民用污水处理设备，其特征在于：所述污水处理罐罐盖(4)的上方一侧设置有吊装扣(8)，且吊装扣(8)的下端靠近污水处理罐罐盖(4)的上端一侧设置有吊扣连接柱(7)，所述吊装扣(8)的下端通过吊扣连接柱(7)的下端与污水处理罐罐盖(4)的上端一侧固定连接。
5.根据权利要求1所述的一种具有防腐蚀性能的民用污水处理设备，其特征在于：所述液晶显示屏(13)的输出端与操作面板(12)的输入端电性连接，且液晶显示屏(13)的下方一侧靠近操作面板(12)的一端设置有药洗开关(15)。
6.根据权利要求1所述的一种具有防腐蚀性能的民用污水处理设备，其特征在于：所述污水处理腔(9)的内表面一端上方设置有药洗阀(10)，所述液晶显示屏(13)的上方靠近操作面板(12)的外表面一端固定安装有指示灯(14)，且指示灯(14)的数量为三组。
说明书
一种具有防腐蚀性能的民用污水处理设备
技术领域
本实用新型涉及除污设备领域，特别涉及一种具有防腐蚀性能的民用污水处理设备。
背景技术
污水通过处理可进行二次利用，污水处理设备符合可持续发展的理念，应用较为广泛，如今，在设计污水处理设备的节能性以及提高污水处理效率的同时，对污水装置的耐腐蚀性进行了不断的研究和完善;现有的民用污水处理设备在使用时存在一定的弊端，污水装置体积较大，安装较为麻烦，同时，污水中含有腐蚀性成份，容易对设备内壁造成腐蚀，给民用污水处理设备的使用造成了一定的影响，为此，我们提出一种具有防腐蚀性能的民用污水处理设备。
发明内容
本实用新型的主要目的在于提供一种具有防腐蚀性能的民用污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种具有防腐蚀性能的民用污水处理设备，包括污水处理罐罐体与混凝土地基，所述污水处理罐罐体的一端上方固定安装有入水管，所述污水处理罐罐体的上方设置有污水处理罐罐盖，且污水处理罐罐盖的下表面靠近污水处理罐罐体的上表面设置有罐盖密封圈，所述污水处理罐罐盖通过罐盖密封圈与污水处理罐罐体活动连接，所述污水处理罐罐体的内部设置有污水处理腔，所述污水处理腔的外表面靠近污水处理罐罐体的内表面一侧固定安装有耐候钢板，所述污水处理罐罐体的前端外表面中部设置有操作面板，且操作面板的外表面中部固定安装有液晶显示屏，所述混凝土地基的内表面固定安装有耐腐蚀地槽壁，且耐腐蚀地槽壁的外表面靠近污水处理罐罐体的外表面下方设置有罐体固定槽，所述污水处理罐罐体通过罐体固定槽与混凝土地基活动连接。
优选的，所述污水处理罐罐体的另一端中部设置有出水管，且入水管与出水管的内部靠近污水处理罐罐体的一侧均固定安装有格栅。
优选的，所述污水处理罐罐盖的外表面固定安装有螺纹槽，且螺纹槽的数量为若干组。
优选的，所述污水处理罐罐盖的上方一侧设置有吊装扣，且吊装扣的下端靠近污水处理罐罐盖的上端一侧设置有吊扣连接柱，所述吊装扣的下端通过吊扣连接柱的下端与污水处理罐罐盖的上端一侧固定连接。
优选的，所述液晶显示屏的输出端与操作面板的输入端电性连接，且液晶显示屏的下方一侧靠近操作面板的一端设置有药洗开关。
优选的，所述污水处理腔的内表面一端上方设置有药洗阀，所述液晶显示屏的上方靠近操作面板的外表面一端固定安装有指示灯，且指示灯的数量为三组。
与现有技术相比，本实用新型具有如下有益效果：该具有防腐蚀性能的民用污水处理设备，通过对增设的罐盖密封圈的使用，起到密封作用，提高了设备整体的密封性，增设的耐候钢板具有优质钢的耐磨蚀、抗疲劳等特点，在提高罐体的结构稳定性的同时，可避免因内壁发生腐蚀而影响处理设备的污水处理效果，增设的罐体固定槽使得对污水装置的固定较为方便，同时增强了装置放置的稳定性，增设的耐腐蚀地槽壁可避免设备发生泄漏而污染土壤的现象，整个装置结构简单，操作方便，使用效果相对于传统方式更好。
