申请日2018.01.14
公开(公告)日2019.01.15
IPC分类号C02F9/08
摘要
本实用新型涉及污水处理技术领域，具体为一种化工生产污水处理装置，包括处理器，处理器左右两侧紧密焊接有传输管，处理器右侧固定连接有消毒罐，且消毒罐前方相连有抽水器，消毒罐右侧紧密焊接有排水管，处理器左侧固定连接有液压罐，且液压罐左侧固定连接有进水口，液压罐前方相连有杂质过滤储存器，该种化工生产污水处理装置设有紫外线消毒器，由于紫外线的消毒效果显著，在进行简单的过滤之后利用紫外线消毒器进行消毒，同时紫外线消毒器上的信号加强圈能够使紫外线信号加强，再利用释放圈进行释放，能够高效全面的对污水进行消毒，同时该种化工生产污水处理装置还设有活性炭吸附网，活性炭吸附网内部填充有至少两个活性炭。
权利要求书

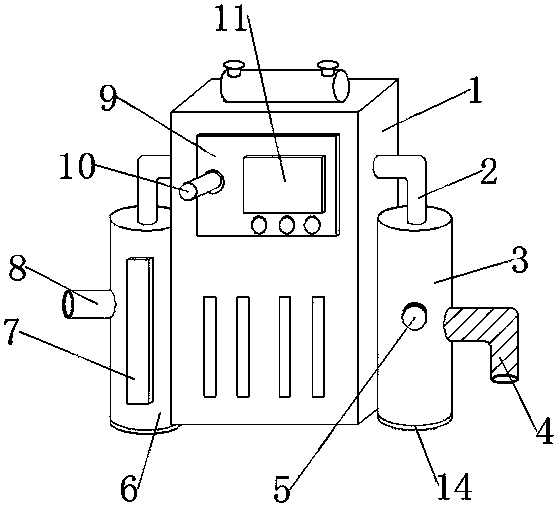

1.一种化工生产污水处理装置，包括处理器(1)和活性炭吸附网(13)，其特征在于：所述处理器(1)左右两侧紧密焊接有传输管(2)，所述处理器(1)右侧固定连接有消毒罐(3)，且所述消毒罐(3)前方相连有抽水器(5)，所述消毒罐(3)右侧紧密焊接有排水管(4)，所述处理器(1)左侧固定连接有液压罐(6)，且所述液压罐(6)左侧固定连接有进水口(8)，所述液压罐(6)前方相连有杂质过滤储存器(7)，所述处理器(1)前方固定连接有控制面板(9)，且所述控制面板(9)前方左侧传动连接有抬升器(10)，且所述抬升器(10)右侧固定连接有显示仪(11)，所述处理器(1)上方固定连接有紫外线消毒器(15)。
2.根据权利要求1所述的一种化工生产污水处理装置，其特征在于：所述紫外线消毒器(15)上缠绕有信号加强圈(16)，且所述紫外线消毒器(15)上方相连有释放仪(17)。
3.根据权利要求1所述的一种化工生产污水处理装置，其特征在于：所述处理器(1)内部活动连接有升降板(12)，且所述升降板(12)上方紧密焊接有活性炭吸附网(13)。
4.根据权利要求1所述的一种化工生产污水处理装置，其特征在于：所述消毒罐(3)和液压罐(6)下方均贴合有防震底座(14)，且所述消毒罐(3)与液压罐(6)高度均为1m。
5.根据权利要求1所述的一种化工生产污水处理装置，其特征在于：所述活性炭吸附网(13)通过抬升器(10)的升降进行传动，且所述活性炭吸附网(13)内部填充有至少两个活性炭。
说明书
一种化工生产污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种化工生产污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义，地埋式污水处理设备适宜住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等生活污水和与之类似的工业有机废水，如纺织、啤酒、造纸、制革、食品、化工等行业的有机污水处理，主要目的是将生活污水和与之相类似的工业有机废水处理后达到回用水质要求，使废水处理后资源化利用。
但现有的化工生产污水处理装置，由于处理结构简单，有的地区或直接加入漂白剂进行处理，对于废水的再次利用增加了很大的安全隐患，并且污水内的杂质得不到很好的处理，同时一般的化工生产污水处理装置运作时震动较大，不仅影响设备使用寿命，而且还会产生大量的噪音。
所以，如何设计一种化工生产污水处理装置，成为我们当前要解决的问题。
实用新型内容
本实用新型的目的在于提供一种化工生产污水处理装置，以解决上述背景技术中提出，由于处理结构简单，有的地区或直接加入漂白剂进行处理，对于废水的再次利用增加了很大的安全隐患，并且污水内的杂质得不到很好的处理，同时一般的化工生产污水处理装置运作时震动较大问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工生产污水处理装置，包括处理器和活性炭吸附网，所述处理器左右两侧紧密焊接有传输管，所述处理器右侧固定连接有消毒罐，且所述消毒罐前方相连有抽水器，所述消毒罐右侧紧密焊接有排水管，所述处理器左侧固定连接有液压罐，且所述液压罐左侧固定连接有进水口，所述液压罐前方相连有杂质过滤储存器，所述处理器前方固定连接有控制面板，且所述控制面板前方左侧传动连接有抬升器，且所述抬升器右侧固定连接有显示仪，所述处理器上方固定连接有紫外线消毒器。
进一步的，所述紫外线消毒器上缠绕有信号加强圈，且所述紫外线消毒器上方相连有释放仪。
进一步的，所述处理器内部活动连接有升降板，且所述升降板上方紧密焊接有活性炭吸附网。
进一步的，所述消毒罐和液压罐下方均贴合有防震底座，且所述消毒罐与液压罐高度均为1m。
进一步的，所述活性炭吸附网通过抬升器的升降进行传动，且所述活性炭吸附网内部填充有至少两个活性炭。
与现有技术相比，本实用新型的有益效果是：该种化工生产污水处理装置设有紫外线消毒器，由于紫外线的消毒效果显著，在进行简单的过滤之后利用紫外线消毒器进行消毒，同时紫外线消毒器上的信号加强圈能够使紫外线信号加强，再利用释放圈进行释放，能够高效全面的对污水进行消毒，同时该种化工生产污水处理装置还设有活性炭吸附网，所述活性炭吸附网内部填充有至少两个活性炭，将抬升器上下摆动，使升降板进行传动，能够全方位的将污水中的杂质进行吸附，十分安全便捷，并且通过防震底座来减小装置内部由于摩擦产生的震动，能有效的延长装置的使用寿命，并且能够大幅度的减小噪音。
