申请日2017.12.11
公开(公告)日2018.08.07
IPC分类号B01D29/60; B01D29/33; B01D29/66
摘要
本实用新型公开了一种渗滤液滤水器，解决了现有技术中渗滤液滤水器需要定期人工清洗，且污水处理效率低的技术问题，本实用新型中的渗滤液滤水器，包括壳体和安装在壳体内的过滤筒，壳体上设有渗滤液进口、排污口、进水口和渗滤液出口，渗滤液进口设在壳体侧壁上并靠近壳体的顶部，排污口位于过滤筒的下方，渗滤液出口和进水口设置在壳体顶部并与过滤筒内部连通，进水口连接有进水管，进水管与进水口之间设有控制元件，控制元件连接有控制器，壳体上安装有用于实时监测壳体内部压力的压力变送器，控制器根据压力变送器发送的信号控制控制元件的开闭，以实现进水口与进水管的通断。
权利要求书
1.一种渗滤液滤水器，包括壳体和安装在壳体内的过滤筒，其特征在于，所述壳体上设有渗滤液进口、排污口、进水口和渗滤液出口，所述渗滤液进口设在所述壳体侧壁上并靠近所述壳体的顶部，所述排污口位于所述过滤筒的下方，所述渗滤液出口和进水口设置在所述壳体顶部并与所述过滤筒内部连通，所述进水口连接有进水管，所述进水管与所述进水口之间设有控制元件，所述控制元件连接有控制器，所述壳体上安装有用于实时监测壳体内部压力的压力变送器，所述控制器根据压力变送器发送的信号控制所述控制元件的开闭，以实现所述进水口与所述进水管的通断。
2.根据权利要求1所述的渗滤液滤水器，其特征在于，所述过滤筒的侧壁和底壁均与所述壳体内壁之间存在间隙。
3.根据权利要求2所述的渗滤液滤水器，其特征在于，所述排污口和渗滤液进口分别设置在所述壳体相对的两侧。
4.根据权利要求3所述的渗滤液滤水器，其特征在于，所述排污口与所述壳体底壁的距离为H，所述过滤筒的底壁与所述壳体底壁之间的距离为H1，满足H1>H。
5.根据权利要求1所述的渗滤液滤水器，其特征在于，所述控制元件为电磁阀或反冲洗泵或闸阀。
6.根据权利要求1所述的渗滤液滤水器，其特征在于，所述过滤筒为不锈钢过滤筒。
说明书
一种渗滤液滤水器
【技术领域】
本实用新型涉及垃圾污水处理设备技术领域，尤其涉及一种渗滤液滤水器。
【背景技术】
现有技术中的渗滤液在经过渗滤液滤水器过滤后，通过泵和管路被输送至锅炉内，并经过喷嘴雾化后注入炉膛焚烧。由于渗滤液所含杂质较多，在经过长期过滤后，过滤器的过滤筒内会因积聚较多杂质而发生堵塞，造成渗滤液无法过滤，此时便需要工作人员定时将过滤筒取出并清洗，如此一来，便造成操作人员的劳动强度增大，此外，清洗时还需要关闭机器的运行，如此一来，便导致机器的运行时间大大缩短，减低了污水处理的效率。
【实用新型内容】
本实用新型所要解决的技术问题在于克服现有技术的不足而提供一种渗滤液滤水器，能够在机器运行时实现清洗过滤筒，降低了劳动强度，提升了污水处理效率。
为解决上述技术问题，本实用新型采用如下技术方案：

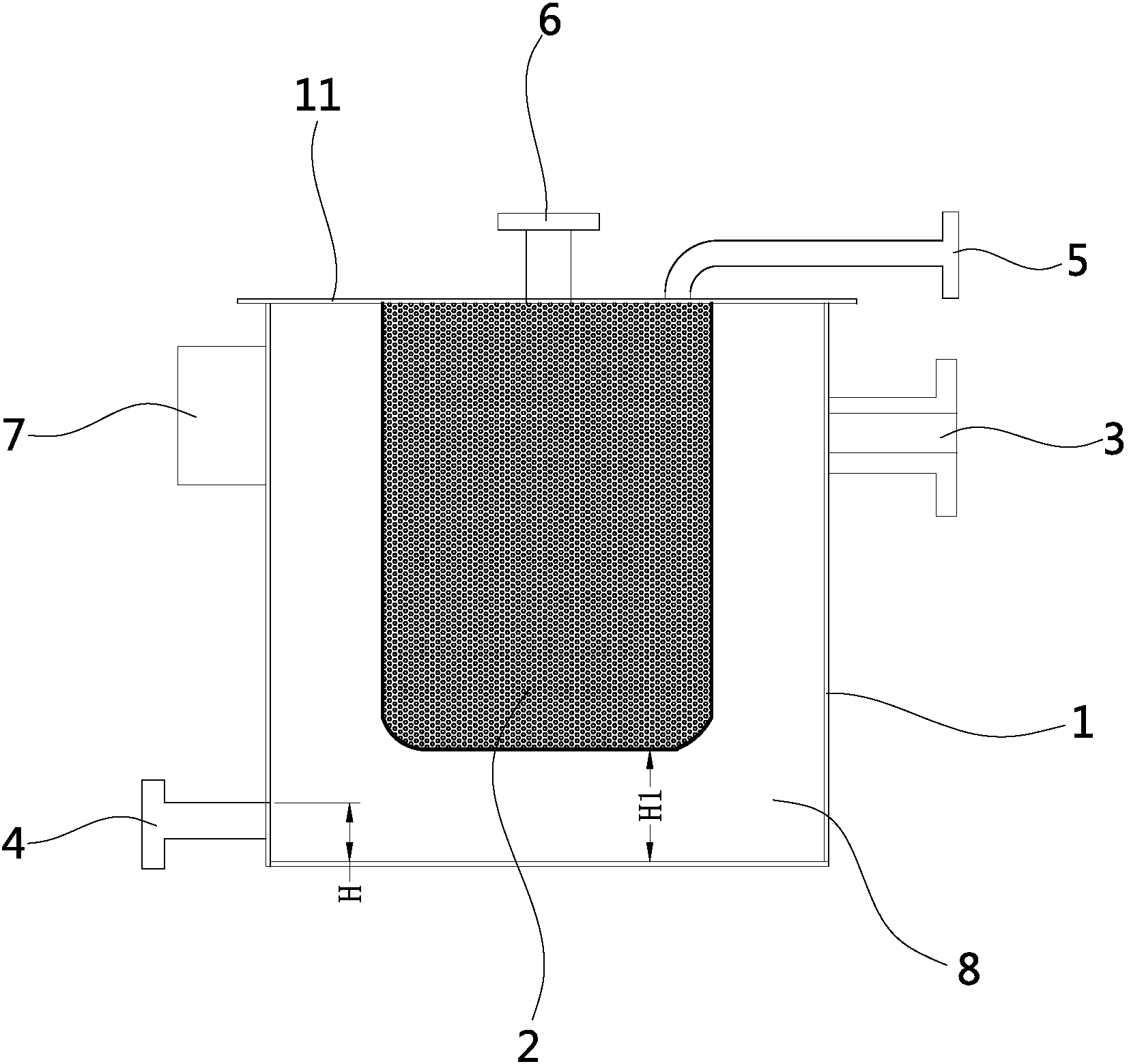

一种渗滤液滤水器，包括壳体和安装在壳体内的过滤筒，所述壳体上设有渗滤液进口、排污口、进水口和渗滤液出口，所述渗滤液进口设在所述壳体侧壁上并靠近所述壳体的顶部，所述排污口位于所述过滤筒的下方，所述渗滤液出口和进水口设置在所述壳体顶部并与所述过滤筒内部连通，所述进水口连接有进水管，所述进水管与所述进水口之间设有控制元件，所述控制元件连接有控制器，所述壳体上安装有用于实时监测壳体内部压力的压力变送器，所述控制器根据压力变送器发送的信号控制所述控制元件的开闭，以实现所述进水口与所述进水管的通断。
进一步的，所述过滤筒的侧壁和底壁均与所述壳体内壁之间存在间隙。
更进一步的，所述排污口和渗滤液进口分别设置在所述壳体相对的两侧。
更进一步的，所述排污口与所述壳体底壁的距离为H，所述过滤筒的底壁与所述壳体底壁之间的距离为H1，满足H1>H。
进一步的，所述控制元件为电磁阀或反冲洗泵或闸阀。
进一步的，所述过滤筒为不锈钢过滤筒。
本实用新型的有益效果：
本实用新型中的滤水器过滤时，渗滤液中的杂质被过滤筒阻隔在外侧，并经过排污口排出，长期使用后，杂质会粘附在过滤筒外侧壁上并堵塞过滤孔，以使壳体内的压力升高，压力变送器将检测到压力值发送给控制器，若超出预设值，控制器控制控制元件打开，以使进水管内的水通过进水口进入过滤筒内，并对过滤筒进行冲洗，以去除过滤筒外壁和内壁上的杂质，冲洗后的污水经排污口排出，如此一来，便可达到自动清洗过滤筒的目的，保证滤水器始终保持通畅且正常运行，由于在清洗过程中，无需操作人员的干预，因此可降低操作人员的劳动强度;此外，还无需停机，因此提升机器的运行时间，提升了污水处理的效率。
过滤筒的侧壁和底壁均与壳体内壁之间存在间隙。如此设计，便于污水的流动，降低了杂质粘附在过滤筒和壳体内壁上的概率。
排污口和渗滤液进口分别设置在壳体相对的两侧。如此设计，能够增加渗滤液在壳体内的流动距离，因此提升过滤效果。
排污口与壳体底壁的距离为H，过滤筒的底壁与壳体底壁之间的距离为H1，满足H1>H。如此设计，能够使污水及时从排污口排出，避免杂质堵塞间隙，降低过滤效果。
过滤筒为不锈钢过滤筒。如此设计，能够增加过滤筒的结构强度，延长过滤筒的使用寿命。
