申请日2018.01.12
公开(公告)日2018.05.08
IPC分类号C02F9/10
摘要
本发明涉及医疗污水处理相关技术领域，具体涉及医疗污水处理用多管道排放装置，所述医疗污水处理用多管道排放装置包括医疗污水处理用便于安装清理的格栅、医疗污水处理用调节池、医疗污水处理固液分离用一级沉淀池、医疗污水处理固液分离用二级沉淀池、医疗污水处理用过滤池及医疗污水处理用消毒池。本发明通过上述几个过程的合理设置，进行医疗污水的处理，使污水处理的系统更完善，处理效果好，使用方便。
权利要求书
1.一种医疗污水处理用多管道排放装置，其特征在于：所述排放装置包括医疗污水处理用便于安装清理的格栅(1)、医疗污水处理用调节池(2)、医疗污水处理固液分离用一级沉淀池(3)、医疗污水处理固液分离用二级沉淀池(4)、医疗污水处理用过滤池(5)及医疗污水处理用消毒池(6);

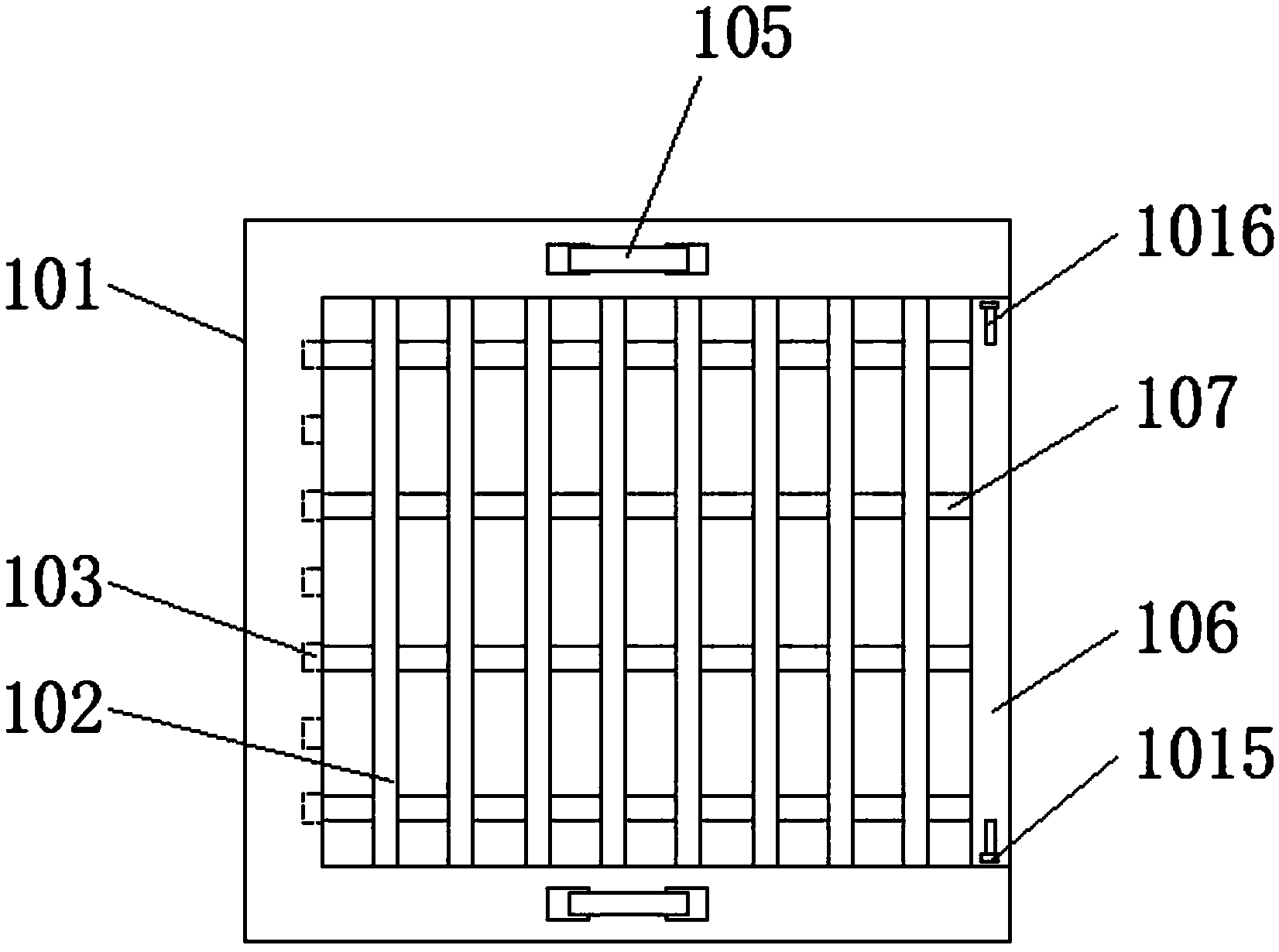

所述医疗污水处理用便于安装清理的格栅(1)，包括第一格栅架(101)、通孔(104)、第二格栅架(106)、螺纹孔(108)和卡槽(1010)，所述第一格栅架(101)的内部固定设置有第一连接杆(102)，且第一格栅架(101)的左端内侧开设有凹槽(103)，同时第一格栅架(101)顶端安装有把手(105)，所述通孔(104)设置在第一连接杆(102)上，所述第二格栅架(106)卡合在第一格栅架(101)的右侧，且第二格栅架(106)内部设置有第二连接杆(107)，同时第二连接杆(107)的始端设置有螺纹(109)，所述卡槽(1010)设置在第一格栅架(101)右端内侧，所述螺纹孔(108)设置在第二格栅架(106)右端内侧，且第二格栅架(106)的右端前后方设置有滑动槽(1011)，同时滑动槽(1011)内设置有卡杆(1012)，所述卡杆(1012)的外侧通过伸缩弹簧(1013)连接有胶套(1014)，且卡杆(1012)的始端上方固定有移动块(1015)，同时移动块(1015)穿过开口(1016)，所述开口(1016)开设在第二格栅架(106)右端顶部;
所述医疗污水处理用调节池(2)，包括防护罩体(201)、第一保温层(202)、固定槽(2010)、调节池主体(2011)、控制器(2013)、旋转轴(2015)和凹槽(2017)，所述防护罩体(201)内底部设置有蓄电池组(205)，且防护罩体(201)的下方安装有液压缸(206)，所述液压缸(206)的上方设置有液压杆(207)，且液压杆(207)的末端固定有托板(208)，同时托板(208)的左右两侧设置有卡板(209)，所述固定槽(2010)开设在防护罩体(201)的左右两侧体壁上方，所述调节池主体(2011)固定在托板(208)上，且调节池主体(2011)的体壁内安装有加热丝(2012)，所述控制器(2013)安装在调节池主体(2011)的右侧体壁上，且控制器(2013)的上方设置有温度传感器(2014)，所述旋转轴(2015)设置在调节池主体(2011)的左右两侧，且旋转轴(2015)的外侧活动连接有固定板(2016)，所述凹槽(2017)开设在旋转轴(2015)的下方;
所述医疗污水处理固液分离用一级沉淀池(3)，包括沉淀池主体(301)、支撑板(304)、电机(308)、连接杆(3010)和第二开口(3014)，所述沉淀池主体(301)的左侧上端设置有进水管(302)，且沉淀池主体(301)的右侧下端设置有排水管(303)，所述支撑板(304)安装在沉淀池主体(301)的后方上端，且支撑板(304)上设置有液压缸(305)，所述液压缸(305)的内侧设置有液压杆(306)，且液压杆(6)的末端固定有托物板(307)，所述电机(308)安装在托物板(307)上，且电机(308)转动连接有转动轴(309)，同时转动轴(309)穿过第一开口(3013)，所述第一开口(3013)开设在沉淀池主体(301)后方体壁上，所述连接杆(3010)与转动轴(309)连接，且连接杆(3010)固定在挡板(3011)内部，同时挡板(3011)上安装有透明板(3012)，所述第二开口(3014)开设在沉淀池主体(301)前方体壁上，且第二开口(3014)的底部设置有滑动槽(3015)，所述滑动轮(3016)卡在滑动槽(3015)内，且滑动轮(3016)的内侧与连接杆(3010)的末端固定;
所述医疗污水处理固液分离用二级沉淀池(4)，包括沉淀池(401)、齿轮(405)、第二电机(408)、顶盖(4011)和出料孔(4014)，所述沉淀池(401)的后端左右两侧均设置有第一电机(402)，且第一电机(402)转动连接有第一转动轴(403)，同时第一转动轴(403)的末端固定有丝杆(404)，所述齿轮(405)卡合在丝杆(404)上，且齿轮(405)设置在支撑块(406)内部，同时2个支撑块(406)之间设置有固定架(407)，所述第二电机(408)固定在固定架(407)中间，且第二电机(408)的上方转动连接有第二转动轴(409)，同时第二转动轴(409)的末端设置有储物盒(4010)，所述顶盖(4011)安装在储物盒(4010)顶部，且储物盒(4010)的侧壁上设置有出料管(4012)，同时出料管(4012)的末端设置有密封盖(4013)，所述出料孔(4014)设置在出料管(4012)的末端，且出料管(4012)内设置有限量板(4015)，同时限量板(4015)上设置有通孔(4016);
所述医疗污水处理用过滤池(5)，包括过滤池主体(501)、第二蓄水池(504)、卡槽(507)、过滤网(5010)、排污管(5012)和出水管(5014)，所述过滤池主体(501)的左端设置有第一蓄水池(502)，且第一蓄水池(502)的后方上端设置有进水管(503)，所述第二蓄水池(504)设置在第一蓄水池(502)右侧，且第二蓄水池(504)的左侧设置有排水管(505)，同时排水管(505)上设置有第一阀门(506)，所述卡槽(507)设置在第二蓄水池(504)的前后侧壁上，且卡槽(507)内卡合有卡块(508)，同时卡块(508)设置在滤网架(509)的两侧，所述过滤网(5010)安装在滤网架(509)内，且滤网架(509)的顶端通过固定螺栓(5011)与第二蓄水池(504)顶端紧固，所述出水管(5014)设置在第二蓄水池(504)的右侧，且第二蓄水池(504)的右端顶部固定有固定架(5015)，所述固定架(5015)上设置有水枪头(5016)，且水枪头(5016)上安装有水管(5017);
所述医疗污水处理用消毒池(6)，包括消毒池主体(601)、隔板(608)、遮挡板(6010)、第二电机(6012)、隔挡板(6018)和排水管(6020)，所述消毒池主体(601)的后方上端安装有进水管(602)，且消毒池主体(601)的左侧安装有第一电机(603)，同时第一电机(603)的右侧转动连接有第一转轴(604)，所述第一转轴(604)的末端设置有第一锥形齿轮(605)，且第一锥形齿轮(605)的下方设置有搅拌杆(606)，同时搅拌杆(606)上设置有搅拌叶(607)，所述隔板(608)固定在搅拌杆(606)的右侧，且隔板(608)的右侧设置有凸起(609)，所述遮挡板(6010)设置在凸起(609)的右侧，且凸起(609)上均匀的设置有出水孔(6011)，所述第二电机(6012)安装在消毒池主体(601)的前后侧，且第二电机(6012)设置在遮挡板(6010)的右侧，同时第二电机(6012)的内侧转动连接有第二转轴(6013)，所述第二转轴(6013)的末端设置有第二锥形齿轮(6014)，且第二锥形齿轮(6014)的下方设置有连接杆(6015)，所述固定板(6016)安装在连接杆(6015)的外侧，且固定板(6016)上安装有紫外线灯组(6017)，所述隔挡板(6018)设置在连接杆(6015)的右侧，所述排水管(6020)安装在消毒池主体(601)的右侧下端。
2.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述第一连接杆(102)等间距的固定在第一格栅架(101)内部，且第一连接杆(102)上等间距的设置有通孔(104)，并且通孔(104)设置有七个;所述凹槽(103)、通孔(104)和螺纹孔(108)的个数均一致，且其相互对应设置;所述第二格栅架(106)和第二连接杆(107)之间为拆卸安装结构;所述卡槽(1010)和滑动槽(1011)的直径一致，且其圆心在同一直线上;所述卡杆(1012)、伸缩弹簧(1013)和胶套(1014)一共设置有两组，且其关于第二格栅架(106)的中轴线对称设置。
3.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述第一保温层(202)设置在防护罩体(201)的体壁内，且第一保温层(202)的外侧依次设置有第二保温层(203)和防水层(204);所述液压缸(206)和液压杆(207)构成伸缩结构，且其一共设置有两组;所述卡板(209)一共设置有两个，且卡板(209)与托板(208)两侧之间为活动连接，并且卡板(209)的末端尺寸与固定槽(2010)的尺寸吻合;所述加热丝(2012)、控制器(2013)和温度传感器(2014)之间为电连接，且加热丝(2012)设置为“S”形;所述旋转轴(2015)和固定板(2016)构成旋转结构，且固定板(2016)的旋转角度范围为0-90°，并且固定板(2016)的末端尺寸与凹槽(2017)吻合，同时固定板(2016)的末端尺寸与固定槽(2010)吻合。
4.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述进水管(302)和排水管(303)均设置有两个，且其关于沉淀池主体(301)的中轴线对称设置;所述液压缸(305)、液压杆(306)和托物板(307)构成伸缩结构，且伸缩结构一共设置有两组;所述电机(308)、转动轴(309)、连接杆(3010)和挡板(3011)构成转动结构，且其的转动角度范围为0-90°;所述电机(308)一共设置有两个，且2个电机(308)的旋转方向相反;所述第一开口(3013)和第二开口(3014)关于沉淀池主体(301)的中轴线对称设置，且第一开口(3013)和第二开口(304)的长度一致。
5.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述第一电机(402)、第一转动轴(403)、丝杆(404)、齿轮(405)和支撑块(406)一共设置有两组，且其关于沉淀池(401)的中轴线左右对称设置;所述第二电机(408)、第二转动轴(409)和储物盒(4010)构成转动结构，且储物盒(4010)的旋转角度范围为0-360°;所述出料管(4012)设置为向下倾斜状，且出料管(4012)一共设置有六个;所述限量板(4015)设置为可转动结构，且限量板(4015)的转动角度范围为0-30°;所述通孔(4016)的尺寸与出料孔(4014)的尺寸一致，且通孔(4016)的个数比出料孔(4014)的个数多三个。
6.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述第二蓄水池(504)一共设置有两个，且第二蓄水池(504)的尺寸一致;所述卡槽(507)设置为两个一组，且卡槽(507)的尺寸与卡块(508)的尺寸吻合;所述滤网架(509)顶端的宽度大于第二蓄水池(504)的宽度，且滤网架(509)的顶端两侧对称设置有固定螺栓(5011);所述排污管(5012)设置在第二蓄水池(504)底部，且排污管(5012)上设置有第二阀门(5013);所述固定架(5015)和水枪头(5016)一共设置有两组，且其关于过滤池主体(501)的中轴线对称设置，并且固定架(5015)和水枪头(5016)之间构成可转动结构。
7.根据权利要求1所述的医疗污水处理用多管道排放装置，其特征在于：所述搅拌叶(607)等角度的设置在搅拌杆(606)上，且搅拌叶(607)设置为扇叶形;所述凸起(609)设置有两组，且凸起(609)与遮挡板(6010)之间的连接方式为卡合连接;所述第二电机(6012)、第二转轴(6013)、第二锥形齿轮(6014)、连接杆(6015)、固定板(6016)和紫外线灯组(6017)一共设置有两组，且其分别与凸起(609)对应设置;所述固定板(6016)等角度的设置在连接杆(6015)上，且固定板(606)设置为四个一组;所述隔挡板(6018)与消毒池主体(601)之间的连接方式为卡合连接，且隔挡板(6018)的上端开设有开口(6019)。
说明书
一种医疗污水处理用多管道排放装置
技术领域
本发明涉及医疗污水处理相关技术领域，特别涉及医疗污水处理用多管道排放装置。
背景技术
在进行及医疗污水处理过程中，大多的医疗污水处理系统不够完善，从而无法将污水处理干净，同时处理的速度慢，效率低，难以满足现在的使用需求。
发明内容
鉴于此，申请人进行研究及涉及，提供一种医疗污水处理用多管道排放装置。
为了解决上述问题，本发明采用如下方案：
一种医疗污水处理用多管道排放装置，所述医疗污水处理用多管道排放装置包括医疗污水处理用便于安装清理的格栅、医疗污水处理用调节池、医疗污水处理固液分离用一级沉淀池、医疗污水处理固液分离用二级沉淀池、医疗污水处理用过滤池及医疗污水处理用消毒池;
所述医疗污水处理用便于安装清理的格栅，包括第一格栅架、通孔、第二格栅架、螺纹孔和卡槽，所述第一格栅架的内部固定设置有第一连接杆，且第一格栅架的左端内侧开设有凹槽，同时第一格栅架顶端安装有把手，所述通孔设置在第一连接杆上，所述第二格栅架卡合在第一格栅架的右侧，且第二格栅架内部设置有第二连接杆，同时第二连接杆的始端设置有螺纹，所述卡槽设置在第一格栅架右端内侧，所述螺纹孔设置在第二格栅架右端内侧，且第二格栅架的右端前后方设置有滑动槽，同时滑动槽内设置有卡杆，所述卡杆的外侧通过伸缩弹簧连接有胶套，且卡杆的始端上方固定有移动块，同时移动块穿过开口，所述开口开设在第二格栅架右端顶部;
所述医疗污水处理用调节池，包括防护罩体、第一保温层、固定槽、调节池主体、控制器、旋转轴和凹槽，所述防护罩体内底部设置有蓄电池组，且防护罩体的下方安装有液压缸，所述液压缸的上方设置有液压杆，且液压杆的末端固定有托板，同时托板的左右两侧设置有卡板，所述固定槽开设在防护罩体的左右两侧体壁上方，所述调节池主体固定在托板上，且调节池主体的体壁内安装有加热丝，所述控制器安装在调节池主体的右侧体壁上，且控制器的上方设置有温度传感器，所述旋转轴设置在调节池主体的左右两侧，且旋转轴的外侧活动连接有固定板，所述凹槽开设在旋转轴的下方;
所述医疗污水处理固液分离用一级沉淀池，包括沉淀池主体、支撑板、电机、连接杆和第二开口，其特征在于：所述沉淀池主体的左侧上端设置有进水管，且沉淀池主体的右侧下端设置有排水管，所述支撑板安装在沉淀池主体的后方上端，且支撑板上设置有液压缸，所述液压缸的内侧设置有液压杆，且液压杆的末端固定有托物板，所述电机安装在托物板上，且电机转动连接有转动轴，同时转动轴穿过第一开口，所述第一开口开设在沉淀池主体后方体壁上，所述连接杆与转动轴连接，且连接杆固定在挡板内部，同时挡板上安装有透明板，所述第二开口开设在沉淀池主体前方体壁上，且第二开口的底部设置有滑动槽，所述滑动轮卡在滑动槽内，且滑动轮的内侧与连接杆的末端固定;
所述医疗污水处理固液分离用二级沉淀池，包括沉淀池、齿轮、第二电机、顶盖和出料孔，所述沉淀池的后端左右两侧均设置有第一电机，且第一电机转动连接有第一转动轴，同时第一转动轴的末端固定有丝杆，所述齿轮卡合在丝杆上，且齿轮设置在支撑块内部，同时2个支撑块之间设置有固定架，所述第二电机固定在固定架中间，且第二电机的上方转动连接有第二转动轴，同时第二转动轴的末端设置有储物盒，所述顶盖安装在储物盒顶部，且储物盒的侧壁上设置有出料管，同时出料管的末端设置有密封盖，所述出料孔设置在出料管的末端，且出料管内设置有限量板，同时限量板上设置有通孔;
所述医疗污水处理用过滤池，包括过滤池主体、第二蓄水池、卡槽、过滤网、排污管和出水管，所述过滤池主体的左端设置有第一蓄水池，且第一蓄水池的后方上端设置有进水管，所述第二蓄水池设置在第一蓄水池右侧，且第二蓄水池的左侧设置有排水管，同时排水管上设置有第一阀门，所述卡槽设置在第二蓄水池的前后侧壁上，且卡槽内卡合有卡块，同时卡块设置在滤网架的两侧，所述过滤网安装在滤网架内，且滤网架的顶端通过固定螺栓与第二蓄水池顶端紧固，所述出水管设置在第二蓄水池的右侧，且第二蓄水池的右端顶部固定有固定架，所述固定架上设置有水枪头，且水枪头上安装有水管;
所述医疗污水处理用消毒池，包括消毒池主体、隔板、遮挡板、第二电机、隔挡板和排水管，所述消毒池主体的后方上端安装有进水管，且消毒池主体的左侧安装有第一电机，同时第一电机的右侧转动连接有第一转轴，所述第一转轴的末端设置有第一锥形齿轮，且第一锥形齿轮的下方设置有搅拌杆，同时搅拌杆上设置有搅拌叶，所述隔板固定在搅拌杆的右侧，且隔板的右侧设置有凸起，所述遮挡板设置在凸起的右侧，且凸起上均匀的设置有出水孔，所述第二电机安装在消毒池主体的前后侧，且第二电机设置在遮挡板的右侧，同时第二电机的内侧转动连接有第二转轴，所述第二转轴的末端设置有第二锥形齿轮，且第二锥形齿轮的下方设置有连接杆，所述固定板安装在连接杆的外侧，且固定板上安装有紫外线灯组，所述隔挡板设置在连接杆的右侧，所述排水管安装在消毒池主体的右侧下端。
作为上述技术方案的进一步改进：
所述第一连接杆等间距的固定在第一格栅架内部，且第一连接杆上等间距的设置有通孔，并且通孔设置有七个;所述凹槽、通孔和螺纹孔的个数均一致，且其相互对应设置;所述第二格栅架和第二连接杆之间为拆卸安装结构;所述卡槽和滑动槽的直径一致，且其圆心在同一直线上;所述卡杆、伸缩弹簧和胶套一共设置有两组，且其关于第二格栅架的中轴线对称设置。
所述第一保温层设置在防护罩体的体壁内，且第一保温层的外侧依次设置有第二保温层和防水层;所述液压缸和液压杆构成伸缩结构，且其一共设置有两组;所述卡板一共设置有两个，且卡板与托板两侧之间为活动连接，并且卡板的末端尺寸与固定槽的尺寸吻合;所述加热丝、控制器和温度传感器之间为电连接，且加热丝设置为“S”形;所述旋转轴和固定板构成旋转结构，且固定板的旋转角度范围为0-90°，并且固定板的末端尺寸与凹槽吻合，同时固定板的末端尺寸与固定槽吻合。
所述进水管和排水管均设置有两个，且其关于沉淀池主体的中轴线对称设置;所述液压缸、液压杆和托物板构成伸缩结构，且伸缩结构一共设置有两组;所述电机、转动轴、连接杆和挡板构成转动结构，且其的转动角度范围为0-90°;所述电机一共设置有两个，且2个电机的旋转方向相反;所述第一开口和第二开口关于沉淀池主体的中轴线对称设置，且第一开口和第二开口的长度一致。
所述第一电机、第一转动轴、丝杆、齿轮和支撑块一共设置有两组，且其关于沉淀池的中轴线左右对称设置;所述第二电机、第二转动轴和储物盒构成转动结构，且储物盒的旋转角度范围为0-360°;所述出料管设置为向下倾斜状，且出料管一共设置有六个;所述限量板设置为可转动结构，且限量板的转动角度范围为0-30°;所述通孔的尺寸与出料孔的尺寸一致，且通孔的个数比出料孔的个数多三个。
所述第二蓄水池一共设置有两个，且第二蓄水池的尺寸一致;所述卡槽设置为两个一组，且卡槽的尺寸与卡块的尺寸吻合;所述滤网架顶端的宽度大于第二蓄水池的宽度，且滤网架的顶端两侧对称设置有固定螺栓;所述排污管设置在第二蓄水池底部，且排污管上设置有第二阀门;所述固定架和水枪头一共设置有两组，且其关于过滤池主体的中轴线对称设置，并且固定架和水枪头之间构成可转动结构。
所述搅拌叶等角度的设置在搅拌杆上，且搅拌叶设置为扇叶形;所述凸起设置有两组，且凸起与遮挡板之间的连接方式为卡合连接;所述第二电机、第二转轴、第二锥形齿轮、连接杆、固定板和紫外线灯组一共设置有两组，且其分别与凸起对应设置;所述固定板等角度的设置在连接杆上，且固定板设置为四个一组;所述隔挡板与消毒池主体之间的连接方式为卡合连接，且隔挡板的上端开设有开口。
本发明的技术效果在于：
本发明用于混凝土制备，整个系统设计合理;
医疗污水处理用便于安装清理的格栅：设置有第一格栅架和第二格栅架，且其之间通过卡杆卡在卡槽内固定在一起，安装方便，当需要对其清理时，便于将两个格栅架分开，从而能够方便清理，另外第二格栅架与第二连接杆之间为拆卸安装结构，可以增减第二连接杆的个数，从而可以调节格栅的格子尺寸，更能满足使用需求，使用方便。
医疗污水处理用调节池，设置有两组由液压缸和液压杆构成的伸缩结构，可以根据气候温度对调节池主体的位置进行调节，另外在防护罩体内部设置有第一保温层和第二保温层，可以保持调节池主体内部的温度，加热丝、控制器和温度传感器之间为电连接，可以实现自动对调节池内的温度进行监控，并及时进行升温，有效的进行温度的调节。
医疗污水处理固液分离用一级沉淀池：设置有两个挡板，且挡板与电机、转动轴和连接杆构成转动结构，在不需要对沉淀池主体进行清理时，可以使挡板保持水平的状态，使其起到遮挡的作用，当需要对沉淀池主体进行清理时，使挡板呈垂直的状态，另外设置有两组液压缸和液压杆构成的伸缩结构，可以进一步的带动挡板的左右移动，从而可以将沉淀池主体中间的沉淀垃圾刮至边缘处，进而可以方便的统一清理掉，较为方便。
医疗污水处理固液分离用二级沉淀池：设置有两组第一电机、第一转动轴、丝杆、齿轮和支撑块，可以带动储物盒在沉淀池上方前后移动，同时在第二电机的带动下，可以使储料盒旋转，从而可以使沉淀剂能够均匀的撒在沉淀池内，使用效果较好，出料管设置为向下倾斜状，可以避免将沉淀剂撒在沉淀池外，另外在出料管内设置有限量板，且限量板为可转动结构，并且其转动角度范围为0-30°，可以根据使用需求转动限量板调节沉淀剂撒出的量的多少，使用方便。
医疗污水处理用过滤池：设置有两个第二蓄水池，可以将其中一个作为备用水池，可避免过滤网堵塞需要清理时，会暂停过滤工作，从而使工作效率降低，在第二蓄水池的右端顶部分别设置有固定架和水枪头，可以利用水压对过滤网进行冲洗，从而可以使过滤网上的杂质脱落，另外在第二蓄水池的底部设置有排污管，可以将杂质等排出，使用较为方便，当过滤网上的杂质冲洗难以清除时，可以将滤网架整个取下进行清理。
医疗污水处理用消毒池：通过采用消毒药剂和紫外线两种方式结合进行污水消毒，可以使污水的杀毒效果更好，在搅拌杆上等间距的设置有搅拌叶，且搅拌叶设置为扇叶形，可以使消毒药剂与污水的混合更加充分，另外在凸起的右侧对应设置有第二电机、第二转轴、第二锥形齿轮、连接杆、固定板和紫外线灯组，可以带动污水的流动，同时可以更好的进行紫外线杀毒，作用效果较好。
