申请日2018.11.22
公开(公告)日2019.02.22
IPC分类号C02F11/121
摘要
本发明属于污泥治理技术领域，公开了一种污泥脱水装置及脱水方法，污泥脱水装置包括外部框架，外部框架包括正反转电机、固定横梁、应力传感器、限位垫片、密封固定圆盘、固定杆、底座;污泥桶包括桶盖、固定环、固定螺丝、中心固定杆、固定杆、脱水腔、进料口、球阀、进料通道、固定螺丝、过滤板、挤压腔、底座、排水口、球阀;储水装置包括进水口、储水装置盖、负压计、控制开关、固定杆、储水腔、底座、排水口、排水开关。本发明通过进料口来添加污泥，开启真空泵使污泥桶中的水分进入储水腔，当储水装置内水分进入速率降低时启动正反装电机使污泥桶桶盖向下对挤压腔内的污水进行挤压，使桶内污泥脱水。
权利要求书
1.一种污泥脱水装置的脱水方法，其特征在于，所述污泥脱水装置的脱水方法，包括：
打开第一球阀，通过进料口向挤压腔内加入污泥;然后关闭第一球阀，使污泥桶成为封闭的装置;打开第二球阀，启动抽水装置，抽水装置会使污泥桶内形成一定的真空度使污泥中的水分通过过滤板进入到脱水腔中;
脱水腔连接着排水口，水分依次通过排水口、第二球阀和储水装置的进水口进入到储水装置的储水腔中，将污泥中的水分抽取到储水腔中，当储水腔中的水量增加变慢时，启动正反转电机，将污泥桶的桶盖向下移动，对挤压腔内剩余的污泥挤压，污泥中的剩余水分可以通过上述过程进入到储水腔中，重复操纵，对污泥进行高效率的脱水。
2.一种实施权利要求1所述脱水方法的污泥脱水装置，其特征在于，所述污泥脱水装置，包括外部框架、污泥桶、储水装置和抽水装置;
污泥桶放与外部框架的底座上;污泥桶的桶盖和密封固定圆盘通过固定螺丝连接;
污泥桶和储水装置通过橡胶管连接，储水装置和抽水装置通过橡胶管连接。
3.如权利要求2所述的污泥脱水装置，其特征在于，
外部框架包括：正反转电机、固定横梁、应力传感器、限位垫片、密封固定圆盘、固定杆、底座;外部框架用来对污泥桶进行加压;固定横梁上固定安装正反转电机;应力传感器和固定横梁固定连接;限位垫片和密封固定圆盘固定连接;密封固定圆盘固定安装在固定横梁上;固定杆和固定横梁固定连接;底座和固定杆固定连接。
4.如权利要求2所述的污泥脱水装置，其特征在于，污泥桶包括桶盖、固定环、固定螺丝、中心固定杆、固定杆、脱水腔、进料口、第一球阀、进料通道、固定螺丝、过滤板、挤压腔、底座、排水口、第二球阀;
污泥桶为圆柱状;
污泥桶放在外部框架的底座上，通过启动正反转电机对污泥桶进行加压，污泥桶桶盖和密封固定盘通过固定螺丝固定连接，通过进料口加入污泥，污泥桶的底座开有排水口;排水口和第二球阀固定连接;第二球阀和储水装置的进水口通过橡胶管连接;控制开关和储水装置盖固定连接。
5.如权利要求2所述的污泥脱水装置，其特征在于，储水装置包括：进水口、储水装置盖、负压计、控制开关、固定杆、储水腔、底座、排水口、排水开关。进水口与储水腔固定连接;固定杆与储水装置盖固定连接;底座与固定杆固定连接;储水腔与储水装置盖固定连接;储水腔与底座固定连接;负压计与储水装置盖固定连接;控制开关与储水装置盖固定连接;排水口开于底座侧面;排水开关与底座固定连接。
6.如权利要求2所述的污泥脱水装置，其特征在于，抽水装置为真空泵;真空泵和控制开关通过橡胶管连接，通过启动真空泵来抽取挤压腔内的水分。
7.如权利要求4所述的污泥脱水装置，其特征在于，所述过滤板外裹有过滤织物，和脱水腔固定连接。
8.如权利要求2所述的污泥脱水装置，其特征在于，所述储水装置盖固定安装有负压计。
9.一种利用权利要求2所述污泥脱水装置的城市景观领域污泥脱水设备。
10.一种利用权利要求2所述污泥脱水装置的餐饮领域污泥脱水设备。
说明书
一种污泥脱水装置及脱水方法
技术领域
本发明属于污泥治理技术领域，尤其涉及一种污泥脱水装置及脱水方法。
背景技术
目前，业内常用的现有技术是这样的：
现有的污泥机械脱水方法是先投加高分子混凝剂对污泥进行预处理，然后通过过滤来进行处理，过滤是将污泥用过滤层过滤，脱水污泥留在过滤层之上，污泥通过重力过滤在重力作用下去除自由水，然后通过楔形压榨对污泥施加挤压和剪切作用，使污泥脱水。
污水处理(sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污泥脱水之后微生物和细菌难以生长，不会污染环境，而且方便存储和运输，经过脱水之后的污泥还可用作肥料,因此污泥脱水十分重要。
综上所述，现有技术存在的问题是：
现有技术中，过滤板与污泥的接触面积小，对污泥的脱水效果差，不适用于高效率的污泥脱水处理。
不能通过正反电机来控制污泥桶的桶盖位置来对污泥挤压，造成不能提升污泥桶的桶盖将脱水后的污泥取出并利用。
现有技术中，本不能准确称量污泥脱掉水分的质量，不能计算得知污泥桶内污泥的含水率，造成不能抑制微生物和细菌生长，造成污染环境，而且脱水之后的污泥不能用作肥料。
不能监测储水装置内负压，由于储水装置与污泥桶相连，储水装置内负压与污泥桶内负压相等，只有负压达到一定数值，污泥桶内才会维持一定的真空度，真空泵才会将污泥桶内的水分高效率抽出。
现有技术不能监测对桶盖施加的应力，得到对桶盖施加的应力可以联合桶的负压值得到两者之间的联系，不能计算得知维持桶内负压的应力值。
解决上述技术问题的意义：
污泥的脱水效率至关重要，本发明的过滤板形状为车轮状，与污泥的接触面积大，能提高污泥的脱水处理效率。
通过正反转电机来控制污泥桶桶盖的位置，既可以对污泥施加应力来挤压污泥，又可以提升桶盖的位置将脱水后的污泥取出并利用。
通过称量储水装置的质量可得到污泥脱掉水分的质量，从而计算桶污泥的含水率，明确桶内污泥的下一步处理或者利用。
监测污泥桶内的负压可以得知整个装置的密封性，只有负压达到并维持一定的数值，污泥桶内才会维持一定的真空度，真空泵才会将污泥桶内的水分高效率抽出。
监测对桶盖施加的应力可以联合桶的负压值得到两者之间的联系，从而得知维持桶内负压的应力值。
发明内容
针对现有技术存在的问题，本发明提供了一种污泥脱水装置及脱水方法。
本发明是这样实现的，一种污泥脱水装置的脱水方法，所述污泥脱水装置的脱水方法，包括：
打开第一球阀，通过进料口向挤压腔内加入污泥;然后关闭第一球阀，使污泥桶成为封闭的装置;打开第二球阀，启动抽水装置，抽水装置会使污泥桶内形成一定的真空度，从而使污泥中的水分通过过滤板进入到脱水腔中，脱水腔连接着排水口，水分依次通过排水口、第二球阀和储水装置的进水口进入到储水装置的储水腔中，从而可以将污泥中的水分抽取到储水腔中，当储水腔中的水量增加变慢时，启动正反转电机，将污泥桶的桶盖向下移动，对挤压腔内剩余的污泥挤压，污泥中的剩余水分可以通过上述过程进入到储水腔中，重复操纵，可以对污泥进行高效率的脱水。
本发明的另一目的在于提供一种实施所述脱水方法的污泥脱水装置，所述污泥脱水装置，包括外部框架、污泥桶、储水装置和抽水装置;
污泥桶放与外部框架的底座上;污泥桶的桶盖和密封固定圆盘通过固定螺丝连接;
污泥桶和储水装置通过橡胶管连接，储水装置和抽水装置通过橡胶管连接。
进一步，外部框架包括：正反转电机、固定横梁、应力传感器、限位垫片、密封固定圆盘、固定杆、底座;外部框架用来对污泥桶进行加压;固定横梁上固定安装正反转电机;应力传感器和固定横梁固定连接;限位垫片和密封固定圆盘固定连接;密封固定圆盘固定安装在固定横梁上;固定杆和固定横梁固定连接;底座和固定杆固定连接。
进一步，污泥桶包括桶盖、固定环、固定螺丝、中心固定杆、固定杆、脱水腔、进料口、第一球阀、进料通道、固定螺丝、过滤板、挤压腔、底座、排水口、第二球阀;
污泥桶为圆柱状;
污泥桶放在外部框架的底座上，通过启动正反转电机对污泥桶进行加压，污泥桶桶盖和密封固定盘通过固定螺丝固定连接，通过进料口加入污泥，污泥桶的底座开有排水口;排水口和第二球阀固定连接;第二球阀和储水装置的进水口通过橡胶管连接;控制开关和储水装置盖固定连接。
进一步，储水装置包括：进水口、储水装置盖、负压计、控制开关、固定杆、储水腔、底座、排水口、排水开关。进水口与储水腔固定连接;固定杆与储水装置盖固定连接;底座与固定杆固定连接;储水腔与储水装置盖固定连接;储水腔与底座固定连接;负压计与储水装置盖固定连接;控制开关与储水装置盖固定连接;排水口开于底座侧面;排水开关与底座固定连接。
进一步，抽水装置为真空泵;真空泵和控制开关通过橡胶管连接，通过启动真空泵来抽取挤压腔内的水分。
进一步，所述过滤板外裹有过滤织物，和脱水腔固定连接。
进一步，所述储水装置盖固定安装有负压计。
本发明的另一目的在于提供一种利用所述污泥脱水装置的城市景观领域污泥脱水设备。
本发明的另一目的在于提供一种利用所述污泥脱水装置的餐饮领域污泥脱水设备。

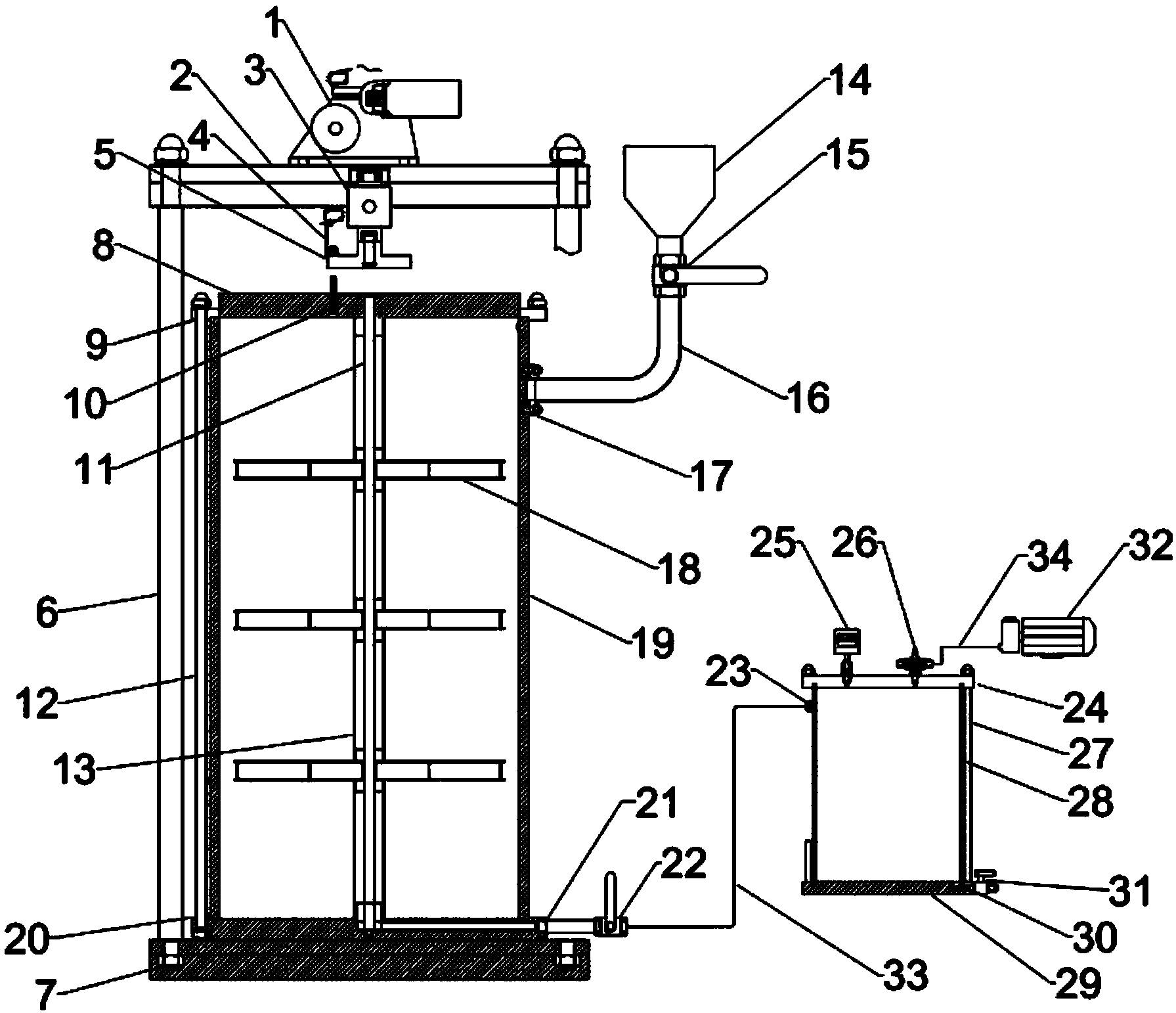

进一步，位于固定横梁2上固定安装有正反转电机1。
进一步，所述过滤板18外裹有过滤织物，和脱水腔13固定连接。
进一步，所述储水装置盖24固定安装有负压计25。
综上所述，本发明的优点及积极效果为：
本发明可以通实现对污泥的有效脱水，脱水后的污泥含水率为百分之七十左右，适用于高效率的污泥脱水处理。
