申请日2018.11.21
公开(公告)日2019.02.12
IPC分类号E03F3/04
摘要
本发明是一种螺栓式填埋场渗滤液管穿坝结构，包括混凝土压板，其特征在于，所述混凝土压板设置在堤坝穿导排管处的库区内侧，位于所述拱形架Ⅰ外部的所述附加防渗层的内部设有拱形架Ⅱ。本发明结构简单，设计合理，施工简便，通过在混凝土压板的两端端头设置堤坝防渗膜，堤坝防渗膜通过化学螺栓与混凝土压板固接，将堤坝防渗膜在穿管处与坝体进行稳定的固定，同时利用管箍对渗滤液导排管进行固定，通过在化学螺栓的外部设置拱形架Ⅰ，拱形架Ⅱ，进一步减少了导排管和防渗膜的连接处因坝体不均匀的沉降而发生渗漏的情况，提高了整体的防渗效果，进而减少了在填埋后期进行修补的情况。
权利要求书

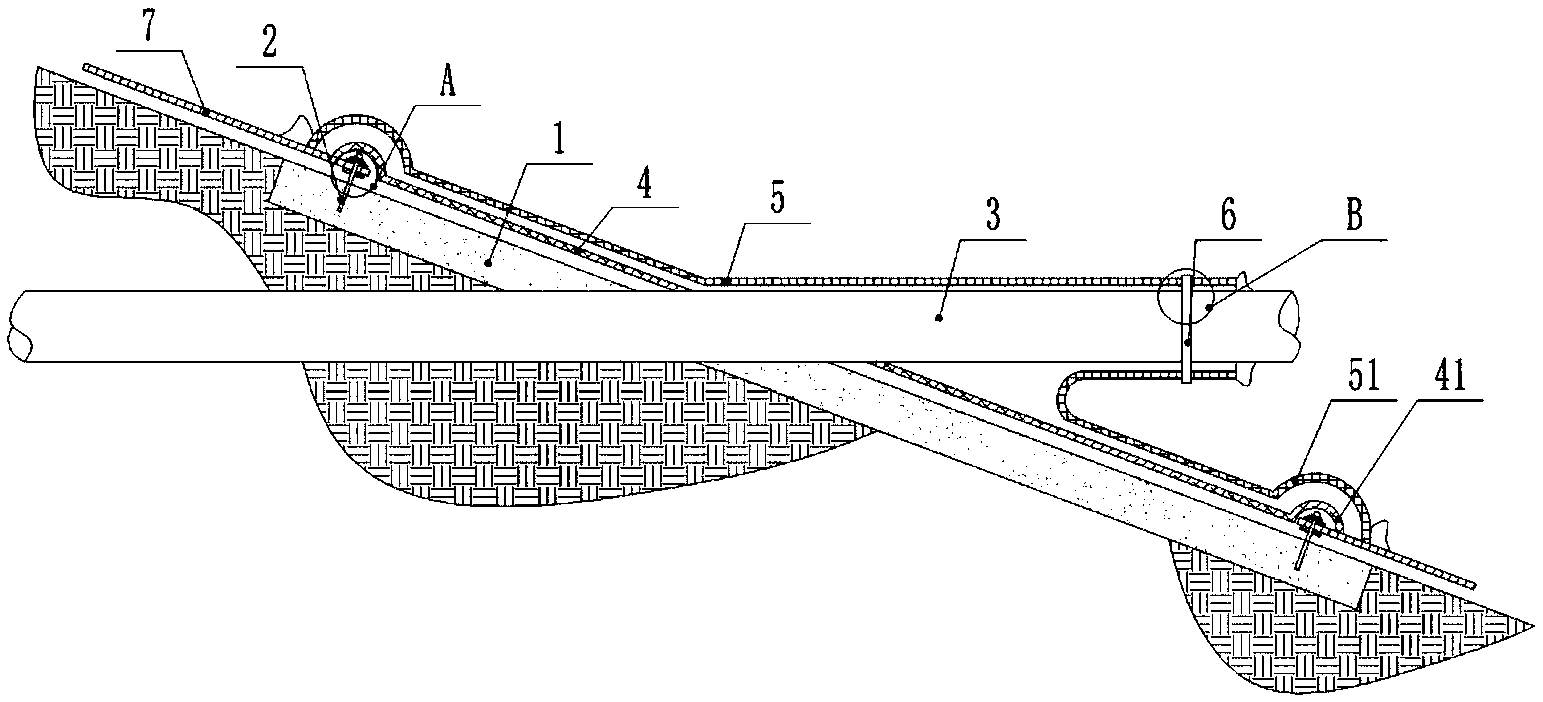

1.一种螺栓式填埋场渗滤液管穿坝结构，包括混凝土压板(1)，其特征在于，所述混凝土压板(1)设置在堤坝穿导排管处的库区内侧，所述混凝土压板(1)与外界坝体的外表面平行设置，所述混凝土压板(1)的两端端头均设有堤坝防渗膜(7)，所述堤坝防渗膜(7)均位于所述外界坝体上，所述堤坝防渗膜(7)通过化学螺栓(2)与所述混凝土压板(1)固接，所述堤坝防渗膜(7)的内外表面对应安有垫圈(9)，所述化学螺栓(2)依次贯穿所述垫圈(9)、所述堤坝防渗膜(7)、所述垫圈(9)与所述混凝土压板(1)固定连接，位于所述堤坝防渗膜(7)外表面的所述垫圈(9)与所述化学螺栓(2)的头部之间设有平垫(8)，所述平垫(8)密封套设在所述化学螺栓(2)上，所述混凝土压板(1)的中心贯穿有渗滤液导排管(3)，所述渗滤液导排管(3)的一端位于堤坝穿导排管处的库区内部，所述渗滤液导排管(3)的另一端位于所述混凝土压板(1)的外侧，位于所述堤坝防渗膜(7)与所述渗滤液导排管(3)之间的所述混凝土压板(1)的外表面铺设有土工布保护层(4)，位于所述化学螺栓(2)外部的所述土工布保护层(4)的内部设有拱形架Ⅰ(41)，所述拱形架Ⅰ(41)的一端与所述堤坝防渗膜(7)密封固接，所述拱形架Ⅰ(41)的另一端与所述土工布保护层(4)固接，位于所述混凝土压板(1)外侧的所述渗滤液导排管(3)的外部以及所述土工布保护层(4)的外侧均铺设有附加防渗层(5)，同轴包裹在所述渗滤液导排管(3)外部的所述附加防渗层(5)通过管箍(6)与所述渗滤液导排管(3)固定并且所述附加防渗层(5)的端部与所述渗滤液导排管(3)的外壁焊接，所述管箍(6)与所述渗滤液导排管(3)同轴设置，位于所述拱形架Ⅰ(41)外部的所述附加防渗层(5)的内部设有拱形架Ⅱ(51)，所述拱形架Ⅱ(51)与所述拱形架Ⅰ(41)同心设置，所述拱形架Ⅱ(51)的一端密封焊接在所述堤坝防渗膜(7)上，所述拱形架Ⅱ(51)的另一端与所述附加防渗层(5)固接。
2.根据权利要求1所述的一种螺栓式填埋场渗滤液管穿坝结构，其特征在于，所述土工布保护层(4)的厚度为5-8mm。
3.根据权利要求1所述的一种螺栓式填埋场渗滤液管穿坝结构，其特征在于，所述附加防渗层(5)为HDPE防渗膜。
4.根据权利要求1所述的一种螺栓式填埋场渗滤液管穿坝结构，其特征在于，所述管箍(6)的内壁与所述渗滤液导排管(3)的外壁之间同轴设有管靴(10)，所述管靴(10)与所述渗滤液导排管(3)的外壁之间同轴设有管垫(11)。
说明书
一种螺栓式填埋场渗滤液管穿坝结构
技术领域
本发明涉及填埋防渗工程技术领域，尤其涉及一种螺栓式填埋场渗滤液管穿坝结构。
背景技术
随着环保意识的增强，国家大力倡导环保设施的建设，城市垃圾的排放和处理上升到了一个全新的高度，其中，垃圾坝是城市当中处理垃圾的一种普遍模式，目前填埋场中渗滤液导排管穿越垃圾坝处一直都是填埋场防渗漏的薄弱环节，在此处存在较大的渗漏风险，传统的填埋场渗滤液管穿坝结构存在导排管和防渗层连接不合理以及坝体不均匀的沉降，会导致该处的导排管和防渗膜连接处发生渗漏，严重影响整体防渗效果，而且此处在填埋后期多处于填埋覆盖的状态，导致修补难度非常大。
发明内容
本发明旨在解决现有技术的不足，而提供一种螺栓式填埋场渗滤液管穿坝结构。
本发明为实现上述目的，采用以下技术方案：
一种螺栓式填埋场渗滤液管穿坝结构，包括混凝土压板，其特征在于，所述混凝土压板设置在堤坝穿导排管处的库区内侧，所述混凝土压板与外界坝体的外表面平行设置，所述混凝土压板的两端端头均设有堤坝防渗膜，所述堤坝防渗膜均位于所述外界坝体上，所述堤坝防渗膜通过化学螺栓与所述混凝土压板固接，所述堤坝防渗膜的内外表面对应安有垫圈，所述化学螺栓依次贯穿所述垫圈、所述堤坝防渗膜、所述垫圈与所述混凝土压板固定连接，位于所述堤坝防渗膜外表面的所述垫圈与所述化学螺栓的头部之间设有平垫，所述平垫密封套设在所述化学螺栓上，所述混凝土压板的中心贯穿有渗滤液导排管，所述渗滤液导排管的一端位于堤坝穿导排管处的库区内部，所述渗滤液导排管的另一端位于所述混凝土压板的外侧，位于所述堤坝防渗膜与所述渗滤液导排管之间的所述混凝土压板的外表面铺设有土工布保护层，位于所述化学螺栓外部的所述土工布保护层的内部设有拱形架Ⅰ，所述拱形架Ⅰ的一端与所述堤坝防渗膜密封固接，所述拱形架Ⅰ的另一端与所述土工布保护层固接，位于所述混凝土压板外侧的所述渗滤液导排管的外部以及所述土工布保护层的外侧均铺设有附加防渗层，同轴包裹在所述渗滤液导排管外部的所述附加防渗层通过管箍与所述渗滤液导排管固定并且所述附加防渗层的端部与所述渗滤液导排管的外壁焊接，所述管箍与所述渗滤液导排管同轴设置，位于所述拱形架Ⅰ外部的所述附加防渗层的内部设有拱形架Ⅱ，所述拱形架Ⅱ与所述拱形架Ⅰ同心设置，所述拱形架Ⅱ的一端密封焊接在所述堤坝防渗膜上，所述拱形架Ⅱ的另一端与所述附加防渗层固接。
所述土工布保护层的厚度为5-8mm。
所述附加防渗层为HDPE防渗膜。
所述管箍的内壁与所述渗滤液导排管的外壁之间同轴设有管靴，所述管靴与所述渗滤液导排管的外壁之间同轴设有管垫。
本发明的有益效果是：本发明结构简单，设计合理，施工简便，通过在混凝土压板的两端端头设置堤坝防渗膜，堤坝防渗膜通过化学螺栓与混凝土压板固接，将堤坝防渗膜在穿管处与坝体进行稳定的固定，同时利用管箍对渗滤液导排管进行固定，通过在化学螺栓的外部设置拱形架Ⅰ，拱形架Ⅱ，进一步减少了导排管和防渗膜的连接处因坝体不均匀的沉降而发生渗漏的情况，提高了整体的防渗效果，进而减少了在填埋后期进行修补的情况。
