申请日2018.07.10
公开(公告)日2018.11.02
IPC分类号C02F9/14; C02F103/06
摘要
本发明公开了一种垃圾渗滤液处理设备，包括沉淀部、中和部、前置过滤部、反应部、后置过滤部和储藏部，储藏部连接有排水控制部，排水控制部连接有排水管;沉淀部内设置有初筛腔、沉淀腔和出水腔，初筛腔位于最顶部，出水腔位于沉淀部的侧部，沉淀腔位于沉淀部的底部;初筛腔底部设置有格栅板，初筛腔顶部设置有进液管，进液管端部设置有喷水部，喷水部设置有喷水板，喷水版朝向格栅板喷水，初筛腔两侧壁设置有检修口，检修口上密封设置有盖板。本发明结构简单可靠，制造方便成本低，经过本装置处理的垃圾渗透液水质稳定，达到排放标准。
权利要求书

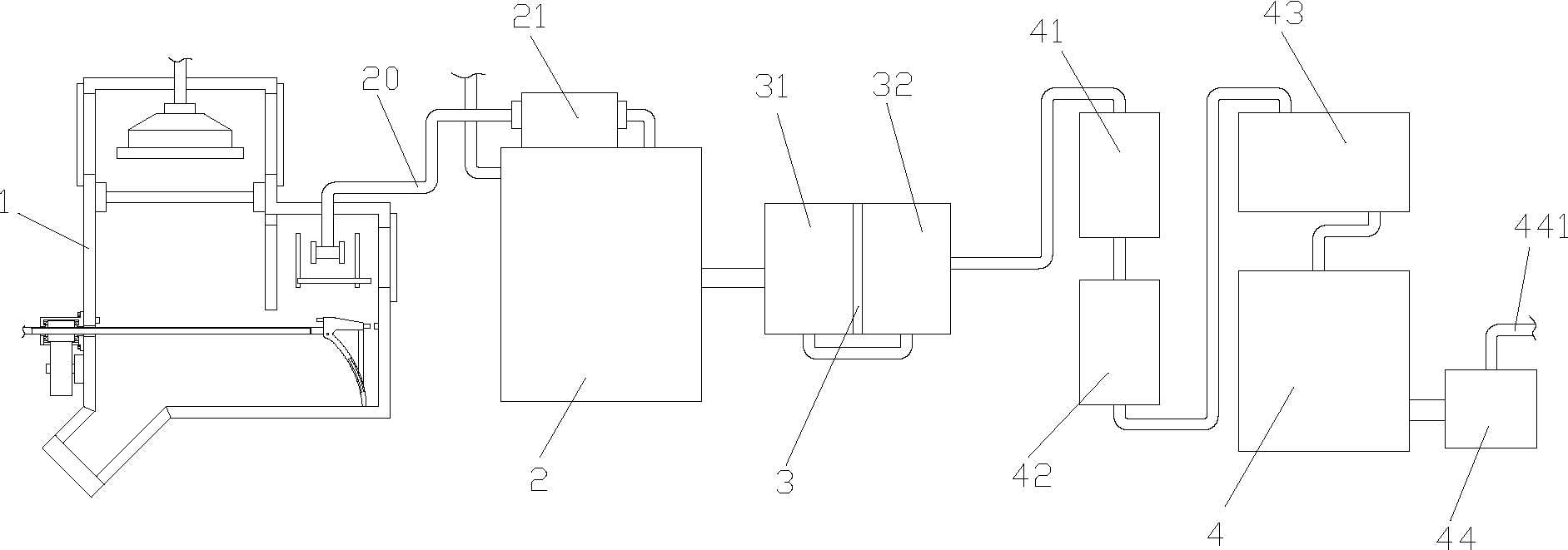

1.一种垃圾渗滤液处理设备，其特征在于：包括沉淀部(1)、中和部(2)、前置过滤部(3)、反应部、后置过滤部(43)和储藏部(4)，所述储藏部(4)连接有排水控制部(44)，所述排水控制部(44)连接有排水管(441);所述沉淀部(1)内设置有初筛腔(11)、沉淀腔(12)和出水腔(13)，所述初筛腔(11)位于最顶部，所述出水腔(13)位于沉淀部(1)的侧部，所述沉淀腔(12)位于所述沉淀部(1)的底部;所述初筛腔(11)底部设置有格栅板(111)，所述初筛腔(11)顶部设置有进液管(10)，所述进液管(10)端部设置有喷水部(14)，所述喷水部(14)设置有喷水板(141)，所述喷水版(141)朝向所述格栅板(111)喷水，所述初筛腔(11)两侧壁设置有检修口(112)，所述检修口(112)上密封设置有盖板(113);所述沉淀腔(12)内位于所述出水腔(13)下方设置有安装支架(51)，所述安装支架(51)的后侧面设置有推杆(54)，所述安装支架(51)下方设置有弧形的推泥板(5)，所述推泥板(5)底端设置有橡胶排污部(52)，所述推杆(54)的尾端伸出所述沉淀部(1)外，所述沉淀部(1)的侧壁上设置有密封轴套(541)，所述密封轴套(541)套设于所述推杆(54)外;所述沉淀腔(12)的前后侧壁上分别设置有第一停止开关(15)和第二停止开关(16)，所述安装支架(51)的前侧面设置有第一顶杆(511)，所述第一顶杆(511)配合所述第一停止开关(15)工作，所述安装支架(51)的后侧面位于所述推杆(54)上方设置有第二顶杆(512)，所述第二顶杆(512)配合所述第二停止开关(16)工作;所述推杆(54)设置有螺纹部(542)，所述螺纹部(542)螺纹连接有调节螺母(28)，所述沉淀部(1)外侧壁上螺纹紧固设置有上安装座(26)，所述上安装座(26)内设置有所述调节螺母(28)，所述调节螺母(28)外侧设置有轮齿，所述调节螺母(28)和所述上安装座(26)之间设置有平面轴承(262)，所述上安装座(26)下方设置有啮合开口(261)，所述上安装座(26)下方设置有下安装座(27)，所述下安装座(27)转动设置有主动齿轮(271)，所述主动齿轮(271)探入所述啮合开口(261)从而和所述调节螺母啮合连接，所述主动齿轮(271)由步进电机控制转动;所述沉淀部(1)上位于所述第二停止开关(16)下方的底部设置有排泄口(121)，所述排泄口(121)的开口处设置有自动门板(122);所述出水腔(13)内设置有开口朝上的水槽(131)，所述水槽(131)设置有可滑动拆卸的底板，所述水槽(131)侧面设置有挡水板(134)，所述挡水板(134)顶端和所述出水腔(13)的顶部相连并且设置有若干个通水孔(135)，所述水槽(131)内设置有出水端头(201)，所述出水端头(201)连接有出水管(20)，所述出水管(20)连接有水泵(21)，所述出水腔(13)的侧壁上设置有观察口(132)，所述观察口(132)上密封设置有观察窗板(133)。
2.根据权利要求1所述的一种垃圾渗滤液处理设备，其特征在于：所述水泵(21)的排水端连接所述中和部(2)，所述中和部(2)连接有反应液输送管(22)，所述中和部(2)和所述前置过滤部(3)通过管路相连接。
3.根据权利要求2所述的一种垃圾渗滤液处理设备，其特征在于：所述前置过滤部(3)包括第一前置过滤部(31)和第二前置过滤部(32)，所述第一前置过滤部(31)和所述第二前置过滤部(32)的底部通过管路相连，所述第一前置过滤部(31)和内设置有砂滤装置，所述第二前置过滤部(32)内设置有碳滤装置，所述前置过滤部(3)和所述反应部通过管路相连接。
4.根据权利要求3所述的一种垃圾渗滤液处理设备，其特征在于：所述反应部依次设置有MBR膜生物反应器(41)和DTRO膜生物反应器(42)。
5.根据权利要求4所述的一种垃圾渗滤液处理设备，其特征在于：所述反应部通过管路连接所述后置过滤部(43)，所述后置过滤部(43)通过管路连接所述储藏部(4)。
6.根据权利要求1所述的一种垃圾渗滤液处理设备，其特征在于：所述推泥板(5)和所述安装支架(51)前侧底部之间设置有辅助支撑杆(53)。
7.根据权利要求1所述的一种垃圾渗滤液处理设备，其特征在于：所述橡胶排污部(52)连接有橡胶密封条(521)，所述橡胶密封条(521)设置于所述推泥板(5)的侧壁上用于和所述沉淀部(1)配合实现密封工作从而防止污泥从此处的缝隙处流出。
8.根据权利要求1所述的一种垃圾渗滤液处理设备，其特征在于：所述安装支架(51)侧边设置有导向销(513)，所述沉淀部(1)内壁上设置有导向滑槽，所述导向销(513)插入所述导向滑槽内从而实现导向作用。
说明书
一种垃圾渗滤液处理设备
技术领域
本发明涉及环保设备技术领域，尤其涉及一种垃圾渗滤液处理设备。
背景技术
垃圾渗滤液是指来源于垃圾填埋场中垃圾本身含有的水分、进入填埋场的雨雪水及其他水分，扣除垃圾、覆土层的饱和持水量，并经历垃圾层和覆土层而形成的一种高浓度的有机废水。还有堆积的准备用于焚烧的垃圾渗漏出的水分。
城市生活垃圾填埋场渗透液中的污染物组成和浓度与填埋场的环境条件、填埋年限等因素密切相关，其水质水量变化大且成分复杂，随着场龄的增加，渗透液中含有大量的腐殖质等高分子有机物，其生物可降解性差，pH值升高并趋于弱碱性，氨氮和氯离子浓度高，由于晚期垃圾渗透液的以上特征，使其成为国内外污水处理的一大难题。
因此，针对上述问题，需要一种新型的垃圾渗透液处理设备，可以有效的解决上述问题，可以不需要对垃圾渗透液提前进行预处理，可以直接对垃圾渗透液进行处理。
是一种完善的处理方法，将垃圾渗透液中的杂质先进行过滤，使得本装置不需要对垃圾渗透液做提前的处理，经过本装置处理的垃圾渗透液水质稳定，达到排放标准，合理的利用了物理化学和生物法。
发明内容
本发明针对现有技术中的不足，提供了一种垃圾渗滤液处理设备，结构简单可靠，制造方便成本低，合理的利用了物理化学和生物法，将垃圾渗透液中的杂质先进行过滤，使得本装置不需要对垃圾渗透液做提前的处理，经过本装置处理的垃圾渗透液水质稳定，达到排放标准。
为了解决上述技术问题，本发明通过下述技术方案得以解决：一种垃圾渗滤液处理设备，包括沉淀部、中和部、前置过滤部、反应部、后置过滤部和储藏部，所述储藏部连接有排水控制部，所述排水控制部连接有排水管;所述沉淀部内设置有初筛腔、沉淀腔和出水腔，所述初筛腔位于最顶部，所述出水腔位于沉淀部的侧部，所述沉淀腔位于所述沉淀部的底部;所述初筛腔底部设置有格栅板，所述初筛腔顶部设置有进液管，所述进液管端部设置有喷水部，所述喷水部设置有喷水板，所述喷水版朝向所述格栅板喷水，所述初筛腔两侧壁设置有检修口，所述检修口上密封设置有盖板;所述沉淀腔内位于所述出水腔下方设置有安装支架，所述安装支架的后侧面设置有推杆，所述安装支架下方设置有弧形的推泥板，所述推泥板底端设置有橡胶排污部，所述推杆的尾端伸出所述沉淀部外，所述沉淀部的侧壁上设置有密封轴套，所述密封轴套套设于所述推杆外;所述沉淀腔的前后侧壁上分别设置有第一停止开关和第二停止开关，所述安装支架的前侧面设置有第一顶杆，所述第一顶杆配合所述第一停止开关工作，所述安装支架的后侧面位于所述推杆上方设置有第二顶杆，所述第二顶杆配合所述第二停止开关工作;所述推杆设置有螺纹部，所述螺纹部螺纹连接有调节螺母，所述沉淀部外侧壁上螺纹紧固设置有上安装座，所述上安装座内设置有所述调节螺母，所述调节螺母外侧设置有轮齿，所述调节螺母和所述上安装座之间设置有平面轴承，所述上安装座下方设置有啮合开口，所述上安装座下方设置有下安装座，所述下安装座转动设置有主动齿轮，所述主动齿轮探入所述啮合开口从而和所述调节螺母啮合连接，所述主动齿轮由步进电机控制转动;所述沉淀部上位于所述第二停止开关下方的底部设置有排泄口，所述排泄口的开口处设置有自动门板;所述出水腔内设置有开口朝上的水槽，所述水槽设置有可滑动拆卸的底板，所述水槽侧面设置有挡水板，所述挡水板顶端和所述出水腔的顶部相连并且设置有若干个通水孔，所述水槽内设置有出水端头，所述出水端头连接有出水管，所述出水管连接有水泵，所述出水腔的侧壁上设置有观察口，所述观察口上密封设置有观察窗板。
上述技术方案中，优选地，所述水泵的排水端连接所述中和部，所述中和部连接有反应液输送管，所述中和部和所述前置过滤部通过管路相连接。
上述技术方案中，优选地，所述前置过滤部包括第一前置过滤部和第二前置过滤部，所述第一前置过滤部和所述第二前置过滤部的底部通过管路相连，所述第一前置过滤部和内设置有砂滤装置，所述第二前置过滤部内设置有碳滤装置，所述前置过滤部和所述反应部通过管路相连接。
上述技术方案中，优选地，所述反应部依次设置有MBR膜生物反应器和DTRO膜生物反应器。
上述技术方案中，优选地，所述反应部通过管路连接所述后置过滤部，所述后置过滤部通过管路连接所述储藏部。
上述技术方案中，优选地，所述推泥板和所述安装支架前侧底部之间设置有辅助支撑杆。
上述技术方案中，优选地，所述橡胶排污部连接有橡胶密封条，所述橡胶密封条设置于所述推泥板的侧壁上用于和所述沉淀部配合实现密封工作从而防止污泥从此处的缝隙处流出。
上述技术方案中，优选地，所述安装支架侧边设置有导向销，所述沉淀部内壁上设置有导向滑槽，所述导向销插入所述导向滑槽内从而实现导向作用。
本发明提供了一种垃圾渗滤液处理设备的技术方案，是一种完善的处理方法，将垃圾渗透液中的杂质先进行过滤，使得本装置不需要对垃圾渗透液做提前的处理，经过本装置处理的垃圾渗透液水质稳定，达到排放标准，合理的利用了物理化学和生物法。
