申请日2018.07.10
公开(公告)日2018.10.19
IPC分类号E03F9/00
摘要
本发明公开了一种污水处理用下水管道通管装置，包括底座，底座上设有空腔，空腔内设有基座，基座的顶部两侧均设有固定片，固定片上设有若干固定杆;基座的顶面设有若干开槽，基座的顶面设有第一定位座，第一定位座的上部设有导向筒，导向筒内套装有旋转螺纹管，旋转螺纹管与导向筒通过螺纹连接，旋转螺纹管的外端设有旋转环，旋转环的边缘位置设有若干操作把。本发明通过旋转环的旋转可以操控旋转螺纹管实现旋转，通过旋转螺纹管可以方便对污水处理用下水管道进行导通，通过开槽可以回收导通后的污水处理用下水管道的污垢。
权利要求书

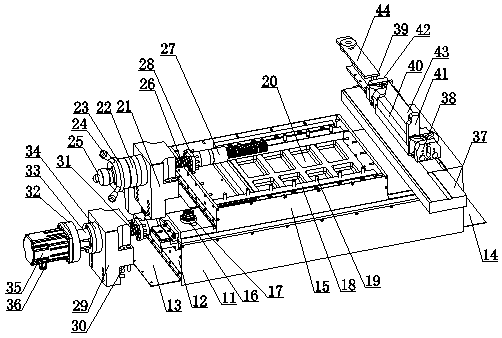

1.一种污水处理用下水管道通管装置，包括底座(11)，其特征在于：底座(11)上设有空腔(12)，底座(11)的一侧设有第一固定板(13)，底座(11)的另一侧设有第二固定板(14)，空腔(12)内设有基座(15)，基座(15)的顶部两侧均设有固定片(18)，固定片(18)上设有若干固定杆(19);基座(15)的顶面设有若干开槽(20)，开槽(20)呈矩阵布置;基座(15)的顶面设有第一定位座(21)，第一定位座(21)的上部设有导向筒(22)，导向筒(22)呈水平布置，导向筒(22)内套装有旋转螺纹管(26)，旋转螺纹管(26)与导向筒(22)通过螺纹连接，旋转螺纹管(26)的外端设有旋转环(23)，旋转环(23)的边缘位置设有若干操作把(24);旋转螺纹管(26)的外周面套装有防护管(27)，防护管(27)的端部设有防护座(28)，防护座(28)套装在旋转螺纹管(26)的外周面;第一固定板(13)上设有第二定位座(29)，第二定位座(29)的上部插接有第二旋转螺纹管(31)，第二定位座(29)的背部设有驱动电机(35)，驱动电机(35)的前部设有电机座(32)，第二定位座(29)的背部设有固定环(34)，固定环(34)与电机座(32)通过对接筒(33)连接;驱动电机(35)的驱动轴与第二旋转螺纹管(31)连接，第二旋转螺纹管(31)的外端为自由端。
2.根据权利要求1所述的污水处理用下水管道通管装置，其特征在于：底座(11)的前部设有固定轨道(37)，固定轨道(37)的一端上设有第一固定座(38)，固定轨道(37)的另一端上设有第二固定座(39)，固定轨道(37)的顶部设有刀座(40)，刀座(40)安装在第一固定座(38)与第二固定座(39)之间;第一固定座(38)的对内朝向面位置设有第一装夹座(41)，第二固定座(39)的对内朝向面位置设有第二装夹座(42)，刀座(40)安装在第二装夹座(42)与第一装夹座(41)之间;刀座(40)的顶面上设有刀板(43);刀板(43)的上部为刀锋。
3.根据权利要求2所述的污水处理用下水管道通管装置，其特征在于：第二固定座(39)的背部设有支撑台(44)。
4.根据权利要求1所述的污水处理用下水管道通管装置，其特征在于：基座(15)的前部上均设有限位管(16)，限位管(16)的外周面套装有限位盘(17)。
5.根据权利要求1所述的污水处理用下水管道通管装置，其特征在于：旋转环(23)的外侧部位置设有操作管(25)。
6.根据权利要求1所述的污水处理用下水管道通管装置，其特征在于：第二定位座(29)的前部设有若干固定销(30)。
7.根据权利要求1所述的污水处理用下水管道通管装置，其特征在于：驱动电机(35)的下部设有限位管(36)。
说明书
一种污水处理用下水管道通管装置
技术领域
本发明涉及一种通管装置，具体涉及一种污水处理用下水管道通管装置。
背景技术
管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。管道是指用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。现有的污水处理用下水管道不方便进行导通，且对下水管道进行导通操作效率低。
发明内容
本发明的目的在于提供一种通过旋转环的旋转可以操控旋转螺纹管实现旋转，通过旋转螺纹管可以方便对污水处理用下水管道进行导通，通过开槽可以回收导通后的污水处理用下水管道的污垢的污水处理用下水管道通管装置。
为实现上述目的，本发明的技术方案是：
一种污水处理用下水管道通管装置，包括底座，底座上设有空腔，底座的一侧设有第一固定板，底座的另一侧设有第二固定板，空腔内设有基座，基座的顶部两侧均设有固定片，固定片上设有若干固定杆;基座的顶面设有若干开槽，开槽呈矩阵布置;基座的顶面设有第一定位座，第一定位座的上部设有导向筒，导向筒呈水平布置，导向筒内套装有旋转螺纹管，旋转螺纹管与导向筒通过螺纹连接，旋转螺纹管的外端设有旋转环，旋转环的边缘位置设有若干操作把;旋转螺纹管的外周面套装有防护管，防护管的端部设有防护座，防护座套装在旋转螺纹管的外周面;第一固定板上设有第二定位座，第二定位座的上部插接有第二旋转螺纹管，第二定位座的背部设有驱动电机，驱动电机的前部设有电机座，第二定位座的背部设有固定环，固定环与电机座通过对接筒连接;驱动电机的驱动轴与第二旋转螺纹管连接，第二旋转螺纹管的外端为自由端。
进一步地，所述底座的前部设有固定轨道，固定轨道的一端上设有第一固定座，固定轨道的另一端上设有第二固定座，固定轨道的顶部设有刀座，刀座安装在第一固定座与第二固定座之间;第一固定座的对内朝向面位置设有第一装夹座，第二固定座的对内朝向面位置设有第二装夹座，刀座安装在第二装夹座与第一装夹座之间;刀座的顶面上设有刀板;刀板的上部为刀锋。
进一步地，所述第二固定座的背部设有支撑台。
进一步地，所述基座的前部上均设有限位管，限位管的外周面套装有限位盘。
进一步地，所述旋转环的外侧部位置设有操作管。
进一步地，所述第二定位座的前部设有若干固定销。
进一步地，所述驱动电机的下部设有限位管。
本发明的优点和有益效果在于：操作者可以将待处理的下水管道安放在基座上，固定片通过固定杆可以方便对基座的两侧进行限位操控;将旋转螺纹管的前端插入下水管道内，操作者可以手动旋转环，通过操作把可以方便对旋转环进行旋转操控，通过旋转环的旋转可以操控旋转螺纹管实现旋转，通过旋转螺纹管可以方便对污水处理用下水管道进行导通，通过开槽可以回收导通后的污水处理用下水管道的污垢;驱动电机通过驱动轴可以控制第二旋转螺纹管实现旋转，通过第二旋转螺纹管可以方便对下水管道进行进一步导通处理，大大提高了导通处理的效率。
